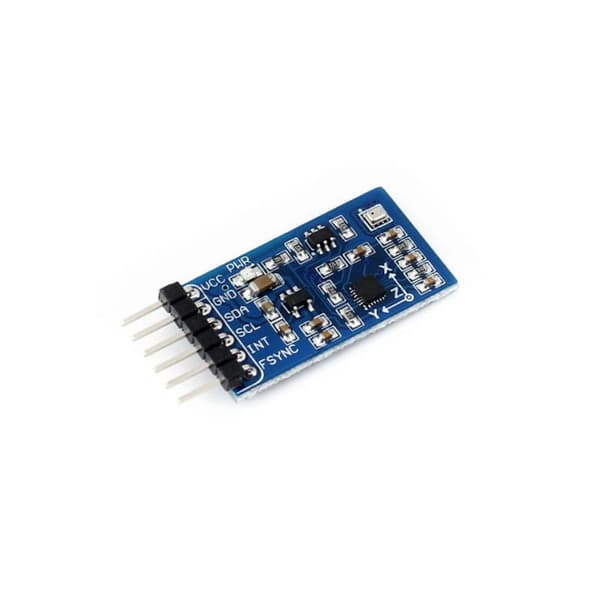

Modul med 10 DOF IMU-sensor med gyroskop, accelerometer och kompass: MPU9255 och BMP280 atmosfärstrycksensor.

Specifikation:

MPU9255: 3-axlig gyroskop, 3-axlig accelerometer, 3-axlig kompass/magnetometer

BMP280: atmosfärstryckssensor, jämfört med BMP180 kännetecknas den av lägre strömförbrukning och högre noggrannhet Kommunikation:

I2C-buss

• Matningsspänning: 3,3-5,5V (modulen har en inbyggd spänningsregulator)

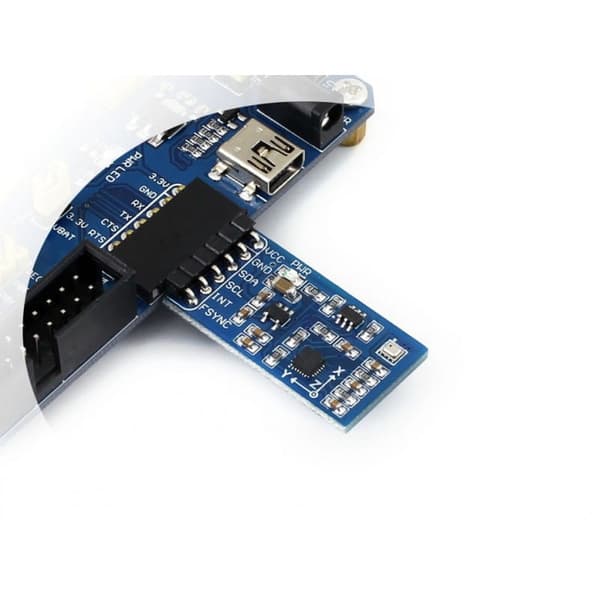

• Kablar: guldpläterad rasterkabel 2,54 mm Tillverkaren tillhandahåller en supportdemo för STM32, modulen fungerar även med Raspberry Pi och Arduino Accelerometer
• Upplösning: 16 bitar Mätområde (konfigurerbar): ±2, ±4, ±8, ±16g
• Drivström: 450uA Gyroskop
• Upplösning: 16 bitar Mätområde (konfigurerbar): ±250, ±500, ±1000, ±2000°/sek
• Drivström: 3,2mA
• Kompass/Magnetometer Upplösning (konfigurerbar): 14 eller 16 bitar
• Mätområde: ±4800µT Drivström: 280uA
• Barometrisk trycksensor
• Barometrisk upplösning: 0,0016hPa Temperaturupplösning: 0,01°C
• Mätområde: 300~1100 hPa (höjd: +9000m ~ -500m) Barometrisk relativ noggrannhet (700 hPa~900 hPa, 25°C~40°C): ±0,12 hPa (±1m)
• Drivström (1Hz uppdateringsfrekvens, ultralågt strömläge): 2,8uA

Pinbeskrivning:

Yttermått:

• Ytterligare information:
Wiki:
• 10_DOF_IMU_Sensor_(C)
Schema:

10-DOF-IMU-Sensor-B-Schematic.pdf

PS-MPU-9255.pdf

När du köper får du:

(10 DOF IMU Sensor (C)

Kretsadresser:

BMP280
• 0x77 fungerar med Adafruit BMP280-bibliotek
MPU9255
• 0x68
