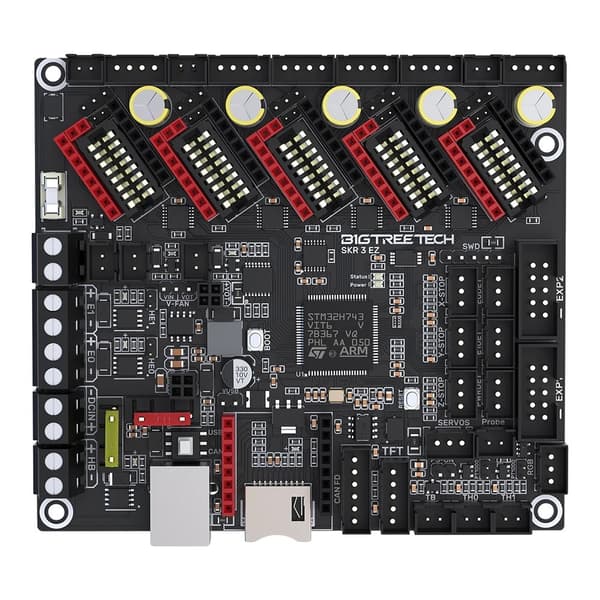

• förbättrad prestanda: genom att använda en 32-bitars arm cortex-m7-serie huvudkontrollchip erbjuder moderkortet förbättrad prestanda för smidigare drift. kraftchipet stödjer dc12/24v ingång med en utström på upp till 5a, perfekt för raspberry pi-kompatibilitet.
• enkel firmwareuppdatering: med en reserverad boot-knapp kan användare enkelt uppdatera moderkortsstartprogrammet genom dfu-läge. denna funktion säkerställer bekväma firmwareuppdateringar för optimerad prestanda och funktionalitet.
• förbättrade säkerhetsfunktioner: moderkortet inkluderar en skyddskrets för termistordelen för att förhindra skador från överhettad säng eller läckande värmestav. detta tilläggsskydd säkerställer huvudkontrollchippets hållbarhet och säkerhet.
• flexibla anslutningsalternativ: designad med flexibel anslutning kan användare fritt växla mellan usboch can-gränssnitt för att ansluta ytterligare enheter. denna funktion möjliggör mångsidig användning och anpassning baserat på individuella behov.
• diy-vänlig design: moderkortet är diy-vänligt med funktioner som en reserverad boot0-knapp för enkel åtkomst till dfu-läge, uppgraderat termistorstöd för pt1000 och en universell wifi-modulär port för diy-utskriftsprojekt. dessa funktioner gör anpassning och experimentation enkelt för användare på alla nivåer.

Denna produkt har flera varianter, denna variant är: Endast brädet

• strömkrets: tps54505a
• strömingång: dc12/24v
• utgångsström: upp till 5a
• topputgångsström: upp till 6a
• startprogramuppdatering: via dfu
• termistor skyddskrets
• numerisk kontrollfläkt: 24v, 12v, 5v spänningssval
• val av termistor pullup resistansvärde
• skärmanpassning: seriell skärm, spiskärm, lcdskärm
• firmwareuppgradering: via sdkort
• återuppta utskriftsfunktion
• filamentavslutningsdetektering
• avslutad avstängningsfunktion
• bltouchstöd
• rgbljusstöd
• högpresterande mosfet:er
• utbytbar säkring
• wifimodulgränssnitt
• onboard microsdkortplats
• onboard eeprom
• cangränssnitt: usbport, xh2.54 6stift terminalgränssnitt
• temperatursensorsgränssnitt: högprecisions pullup resistor
• drivkontakter: kompatibla med ezseriens drivmoduler och tmcseriens drivmoduler
• motor spänningsval
• motorströmförsörjning: upp till 48v
• femvägs motorstyrgränssnitt: x, y, z(dubbel), e0, e1
• flera kylfläktar
• flexibel anslutning: usb och canomkoppling
• diyvänlig: boot0knapp, pt1000termistorstöd
• mikroprocessor: arm cortexm7 cpu stm32h743vit6
• firmwarekompatibilitet: marlin, klipper, reprap
• produktstorlek: 109,7*98mm
• installationsstorlek: 102*76mm
• motorspänning: 12v till 48v
• drivanslutning för ezdrivrutin (skr 3)
• direkt infogning med ezdrivrutin (skr 3 ez)
