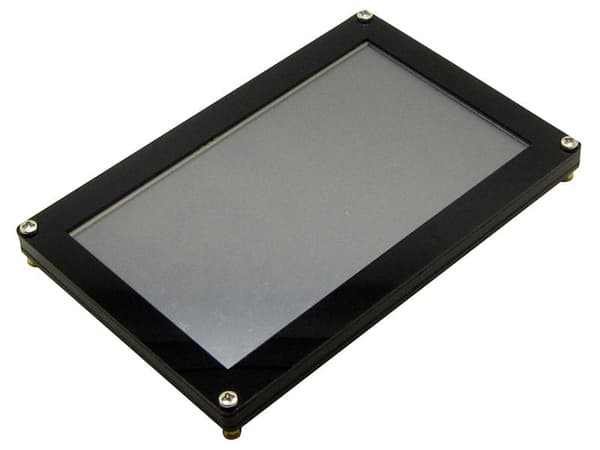

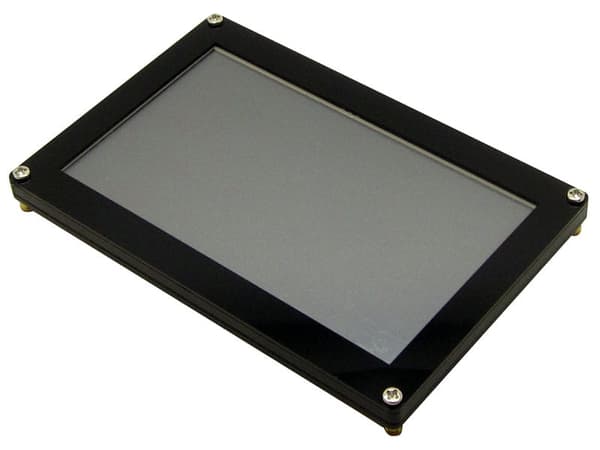

FT810CB-HY50HD-IPS 5"-skärm med FT810-styrenhet med resistiv pekskärm och LCD-matris tillverkad av IPS-teknik som ger mycket bättre betraktningsvinklar och kontrast - detta är viktigt när skärmen används utomhus och solljus faller på den.

FT810 förbättrad version av FT800

avancerad LCD-skärmstyrenhet, som nu stöder EVE2 - Embedded Video Engine, är mycket snabbare och stöder skärmar med högre upplösning. FT810-systemet möjliggör stöd för komplexa grafiska gränssnitt även på 8-bitars mikrokontroller, förutom grafikstöd hanterar det även resistiv pekskärm och kan generera ljud. Omfattande styrenhetsdokumentation och exempelprogramvara som finns tillgänglig på systemtillverkarens webbplats gör det mycket enklare att arbeta med skärmen. Hårdvarumässigt är modulen kompatibel med moduler med FT800-styrenheter, som också finns tillgängliga i vårt erbjudande.

Specifikationer för displaymodul:

upplösning: 800x480 pixlar

skärm diagonal: 5" styrmetod: seriell SPI-buss matningsspänning: 5V

styrspänning: 3,3-5V
• strömförbrukning: ~180mA
pekskärm: resistiv
• FPC-kontakt för enkel displayanslutning (FPC-tejp ingår) exakt tillverkat svart hölje, yttre mått: 134x88x7mm
Programvara:
• Exempel på programvara och demos för Arduino finns tillgängliga på tillverkarens webbplats: EVE Projects.
• Exemplen kompileras korrekt med Arduino IDE version 1.0.5, för att fungera med displayen måste du ändra displaykonfigurationen i FT_Platform.h-filen, ställa in:
• #ifdef VM800P43_50 #define DISPLAY_RESOLUTION_WVGA (1)
#define FT_810_ENABLE (1)
• #define ENABLE_SPI_SINGLE (1)#define FT_ARDUINO_ATMEGA328P_I2C (1)#define RTC_PRESENT (1)
#define FT800_CS (9)
• #define FT_SDCARD_CS (8)#define FT800_INT (3)#define FT800_PD_N (4)
#define FT_ARDUINO_PRO_SPI_CS FT800_CS
• #define ARDUINO_PLATFORM_SPI#define ARDUINO_PLATFORM_COCMD_BURST#define RESISTANCE_THRESHOLD (1200)
#endif
Länk till ett korrekt konfigurerat exempel:
• https://elty.pl/upload/download/FT_App_Gradient.rar
Anslutning till Arduino:

Display

• Arduino
• (GND
• 5V
• 5V
MISO
• D12 (D50 Arduino Mega)

SCK

D13(D52 Arduino Mega)

CS

D9

MOSI

D11( D51 Arduino Mega)

PD D4

• INT D3

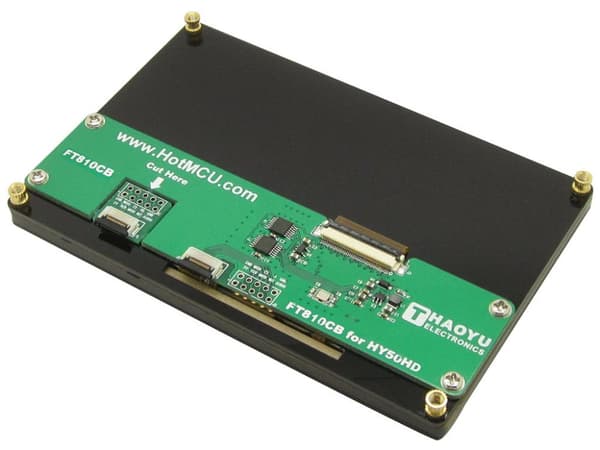

Det finns en separat del på styrkortet som kan brytas av för att få ett extra kretskort för att ansluta bandet.

• Mått:

Genom köp får du:

Modul med 5" IPS-skärm med FT810CB-styrkort

• FPC-band
• Ytterligare information:
• Beskrivning av möjligheter, anslutning till Arduino och användning av tillgängliga bibliotek finns på webbplatsen:
• tft-display-hy43b-hy50b-ft800
• handledning för Arduino:

  tft-display-hy43b-hy50b-ft800



displayen är känslig för kablarnas längd, om du har problem med att starta är det bäst att inte använda en flatkabel utan att ansluta direkt till kortet

/upload/download/FT800CB_SCH.pdf

/upload/download/KD50G21-40NT-A1.pdf

http://www.sunduino.pl/ft810-i-ft811-czyli-kolejne-wcielenie-ft800/
