Benning 044169 EV 3-2 Mätadapter Mätadapter för kontroll av E-laddningsstationer 1 st

Mätadapter med kontakttyp 2 för att simulera laddningsstatus och för att kontrollera effektiviteten av skyddsåtgärder på 1- och 3-fas E-laddningsstationer. Benning EV 3-2 är en mätadapter speciellt för kontroll av e-laddningsstation i kombination med en lämplig installationstestenhet. · Testuttag och 4 mm uttag för enkel anslutning till en installationstestenhet · Separat fasvisning med tre LED:er för enkel spänningsverifiering · Proximity Pilot (PP) kontrollerar kodningen av laddningskabeln för begränsning av laddningsströmmen · Control Pilot (CP) simulerar fordonsstatus A, B, C, D och E (kortslutning mellan CP-PE) · BNC-anslutning för CP-signalutgång för kontroll med ett oscilloskop · Kontroll av EVSE-låssystem från status B (frisläppning av laddningskabeln blockeras) Användningsområde: Mätadaptern BENNING EV 3-2 gör det möjligt att med installationstestenheten BENNING IT 130 utföra säkerhets- och funktionskontroller på vissa laddningsstationer för elfordon enligt DIN VDE 0100-600 (IEC 60364-6) och DIN VDE 0105-100 (EN 50110). BENNING EV 3-2 är avsedd för kontroll av laddningsstationer enligt DIN EN / IEC 61851-1 (VDE 0122-1) i laddningsläge ”Mode 3” och har en typ-2-kontakt enligt IEC / EN 62196. BENNING EV 3-2 säkerställer kontakt till Bennings installationstestenhet och startar, genom att simulera ett elfordon, laddstationen. Kabelsimulering (PP): Kodningarna för laddningskabel simuleras via vridbrytare. · Ingen kabel: ∞ Ω · 13 A-kabel 1500 Ω · 20 A-kabel 680 Ω · 32 A-kabel 220 Ω · 64 A-kabel 100 Ω

Features

Highlights

• Visning av belastningen via lysdioder
• Kontroll av E-laddningsstationer även vid fast ansluten laddningskabel

leveransomfattning

• Mätadapter, Skyddsväska

OBS!

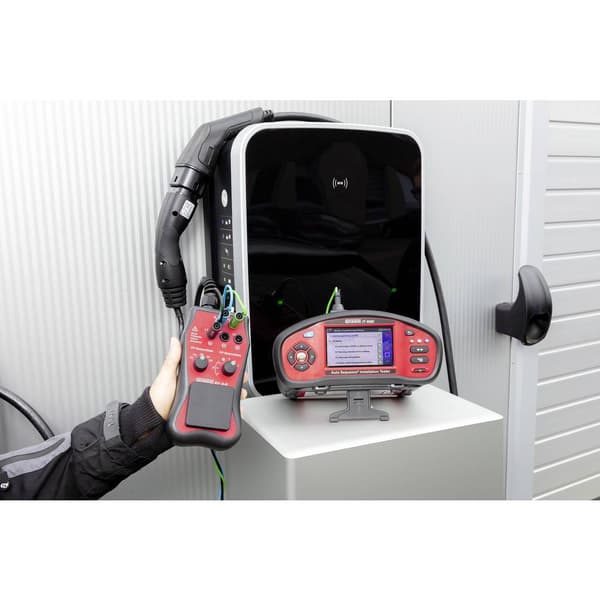

• I kombination med installationstestenheten BENNING IT 130 (medföljer ej). Illustration similar.
