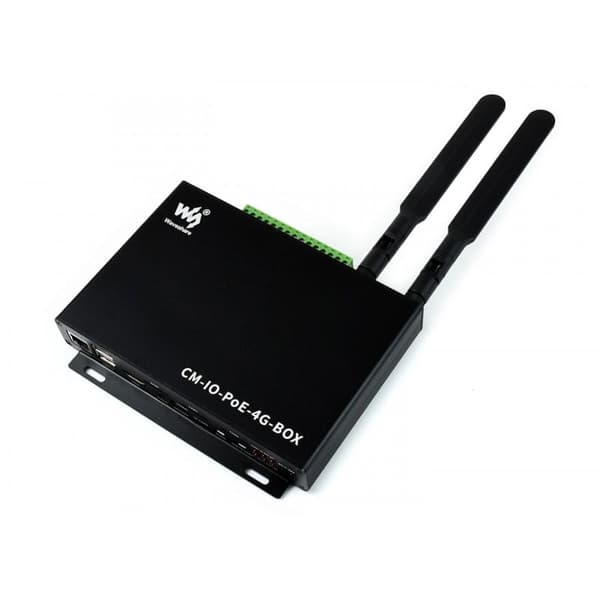

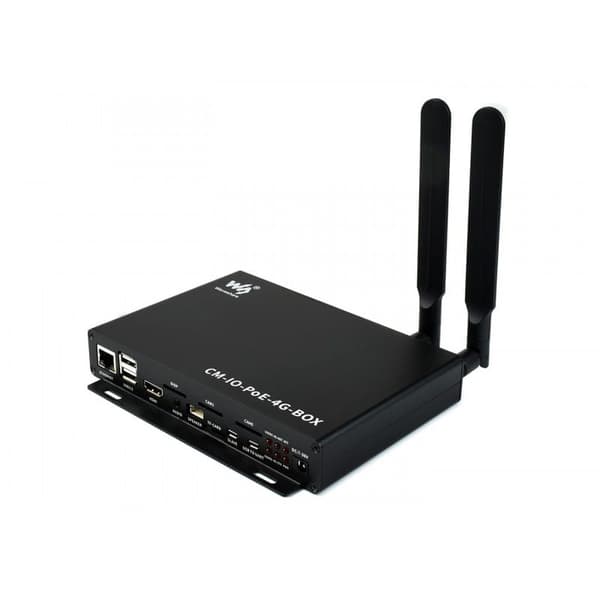

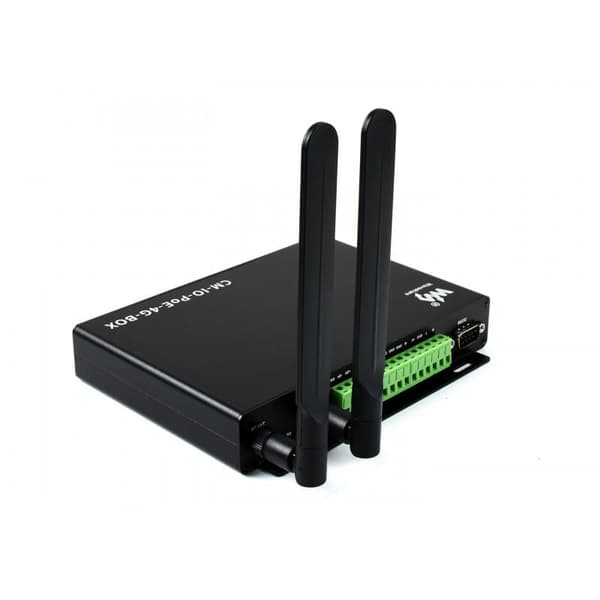

Beräkningsmodul IoT-baskort för Raspberry Pi CM3/CM3+ med hölje.

Modulspecifikation:

(Ethernet 10/100M auto-negotiation Ethernet-port, PoE-aktiverad, RJ45-kontakt Mobilnätet stöder global 4G/3G/2G-kommunikation (via inbyggd SIM-kortplats)

Wi-Fi stöder 802.11b/g/n, 2,4 GHz
• Kamera 2x CSI-portar, kan användas samtidigt
HDMI HDMI HD-port
• Skärm DSI-port, för anslutning av Raspberry Pi DSI-skärm Ljud 3,5 mm ljuduttag, stereoutgång Högtalare 4PIN högtalarkontakt, stöder 8Ω högtalare 5W
ISOLERADE INDUSTRIELLA GRÄNSSNITT
• 1 × RS232 DR9 (hane), isolerad, med TVS, överspännings- och ESD-skydd
1 × RS485 skruvplint, isolerad, med 600W åskskydd, överspännings- och 15KV ESD-skydd, möjliggör användning av ett 120Ω termineringsmotstånd
• 1 × CAN-skruvplint, isolerad, åskskydd och ESD, möjliggör användning av ett 120Ω termineringsmotstånd 4 × GPIO-skruvplint, isolerad, 2 kanaler som isolerad ingång, 2 kanaler som isolerad utgång
1 × ADC-skruvplint, isolerad, 16-bitars, 860SPS
• 2 × USB2.0 USB typ A-kontakt
1 × USB-SLAV för att bränna systemavbildning till CM3 / CM3+
• 1 × USB TILL UART ansluts till Raspberry Pi serieport som standard, konfigurerbar med jumper
1 × RTC realtidsklocka
• 1 × Micro SD-kortplats för Micro SD-kort med förbränningssystem (endast CM3 Lite / CM3+ Lite) 1 × SIM-kortplats stöder standard 4G/3G/2G mobilt SIM-kort
Strömförsörjning Brett spänningsområde DC 7~36V
• Hölje Industriellt aluminiumlegeringshus

Modulkonstruktion:

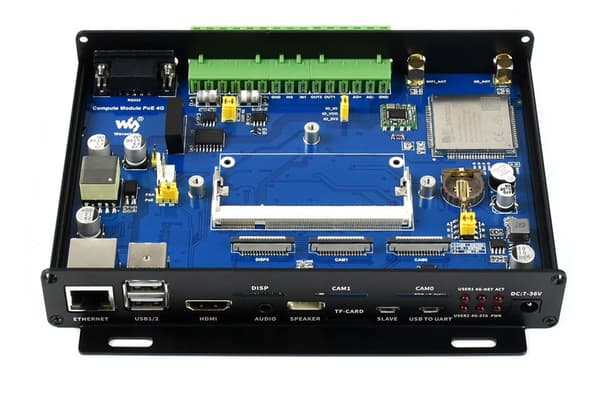

Plats för beräkningsmodul

Ethernet-port med PoE-stöd

USB-portar

HDMI-portar
• 3,5 mm ljuduttag Tvåkanalig högtalarkontakt
USB-SLAV
• USB TILL UART DC-strömingång stöder 7-36V strömförsörjning DSI-displayport
CSI-kameraport
• RTC-realtidsklocka-batterihållare stöder ML1220 Li-batteri 4G-antennkontakt WiFi-antennkontakt
Isolerad ADC-differentialingång ADC
• Isolerad maximal utgångsström 5V 100mA Isolerad GPIO möjliggör styrning/identifiering av enheter via GPIO Isolerat RS485-gränssnitt
Isolerat CAN-gränssnitt
• Isolerat RS232-gränssnitt SIM-kortplats stöder standard 4G/3G/2G SIM-kort Micro SD-kortplats
SIM7600G-H kommunikationsmodul

WiFi-modul stöder 2,4G WiFi-anslutning Summer DS3231 högprecisions-RTC-chip, I2C-buss Raspberry Pi-indikator

ACT: Raspberry Pi driftstatusindikator

PWR: Raspberry Pi strömindikator

SIM7600G-H-indikator

NET: nätverksindikator STA: statusindikator

Användbar användar-LED > för att testa I/O-utgångar eller övervaka programstatus

Inställning för seriell portanslutning

Volymkontroll PoE-konfiguration DIS: inaktivera PoE EN: aktivera PoE

Välja ADC-strömförsörjning
• Välja RS485 CAN-termineringsmotstånd

PoE Ethernet, 4G-mobilnät, Wi-Fi

... 4G x1

Aluminiumlegeringsradiator x1

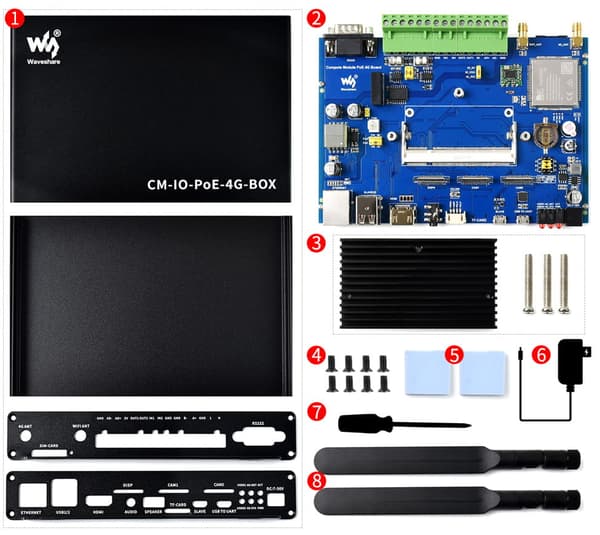

• Skruvsats x1
• Termotejp x2

12V/2A strömförsörjning x1

Skruvmejsel x1
Antenn x2
• Raspberry Pi och skärm ingår INTE i setet.
•
  Wiki:
  Beräkningsmodul PoE 4G-kort
