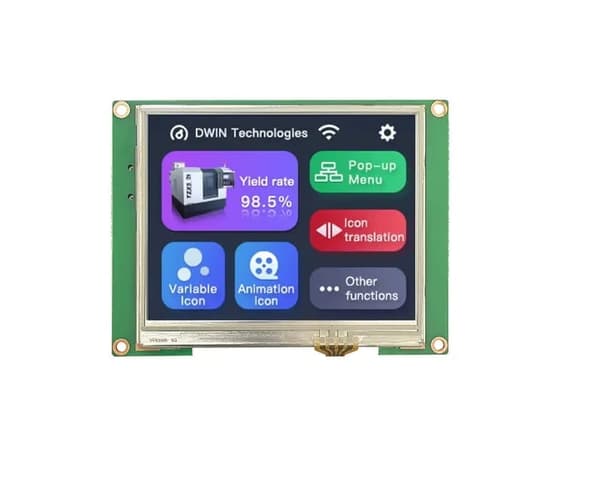

Universell HMI-modul med 3,5-tums skärm och resistiv pekskärm.

DMG32240C035_03WTR-funktioner:

Baserad på T5L med DGUS II-system

• 3,5" IPS-TFT-LCD, 16,7 miljoner färger, 24-bitars, 320*240 pixlar
• Höga betraktningsvinklar: 85°/85°/85°/85°(V/H/U/D) Resistiv pekskärm
• Gränssnitt: TTL/CMOS-gränssnitt, 10-pins_1,0 mm
• Funktionsprincip för DWIN HMI-displayer
• Användargränssnittets utseende och funktionsprinciper är utformade med hjälp av ett dedikerat program DGUS TOOL. Vi kan ladda färdiga
grafiker
• , skapa knappar, diagram, datainmatningsfält etc. Sedan överför vi de kompilerade filerna till ett SD-minneskort, från vilket de kopieras till displayminnet.
• För mikrokontrollern går det ut på att skicka och ta emot tidigare etablerade dataramar med hjälp av UART-gränssnittet
.

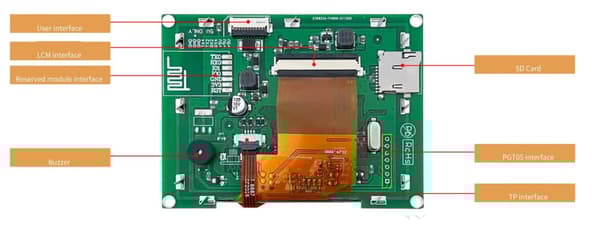

Specifikation DMG32240C035_03WTR

Gränssnitt:

• Baudrate: 3150~3225600 bps, Typ. 115200 bps
• Utgångsspänning: Utgång 1, Iut =1mA 3,0~3,3
Utgång 0, Iut = -1mA 0,0~0,3
Ingångsspänning (RXD):
• Ingång 1, Iin = 1mA; 2,4-5,0V, Ingång 0, Iin = -1mA; 0~0,5V
• Arbetsläge: UART2: N81
UART4: N81/E81/O81/N82 4 (programvarukonfigurerbar)

Användarkontakter: - 10Pin_1,0mm, låst för ström och kommunikation, hastighet: 12KByte/s

Minne

Flash

: 16 MB NOR Flash, för grafik, teckensnitt, ljudfiler. Antal poster över: 100 000

Summer: 3V passiv, effekt <1W

SD-kortgränssnitt: FAT32, nedladdningshastighet: 4 Mb/s

• PGT05-gränssnitt: för DGUS-kärnuppdatering
Skärm:

Antal färger: 16,7 M (16777216)

• LCD-typ: IPS
• Betraktningsvinklar: 85°/85°/85°/85° (V/H/U/D)

Upplösning 320×240

LED-bakgrundsbelysning

• Ljusstyrka:
• Pekskärm:
• Resistiv
pekskärm)
Struktur: ITO-film + ITO-glas
•
  Pekläge: stöder pekfunktion och svepfunktion



Ythårdhet: 3H

Ljusgenomsläpplighet: Över 80 %

Strömförsörjning:

Matningsspänning:

4,5~5,5V

Strömförbrukning med bakgrundsbelysning på: VCC = +5V, 170mA

Strömförbrukning med bakgrundsbelysning av: VCC = +5V, 60mA

• Satsen innehåller:

DMG32240C035_03WTR LCD 3,5" 320x240 resistiv pekskärm DWIN HMI
