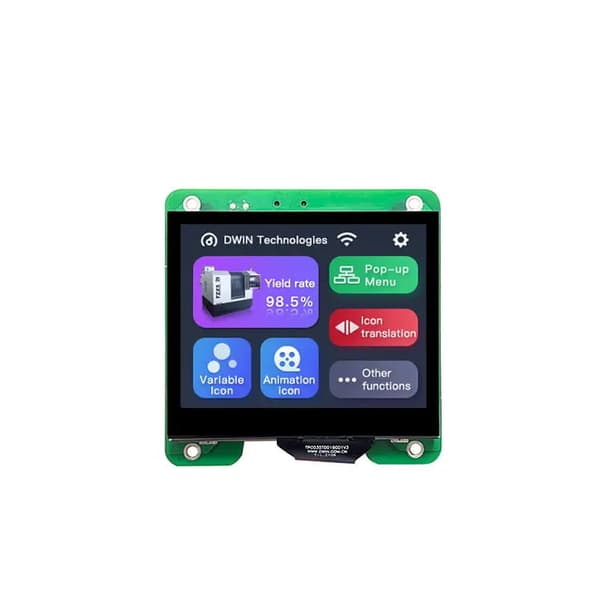

Universell HMI-modul med 3,5-tums skärm och kapacitiv pekskärm.

DMG32240T035_01WTC-funktioner:

Baserad på T5L0 med DGUS II-system

• 3,5-tums IPS-TFT-LCD, 262 000 färger, 320*240 pixlar
• Höga betraktningsvinklar: 85°/85°/85°/85°(V/H/U/D) Kapacitiv pekskärm
• Gränssnitt: TTL/CMOS-gränssnitt, 10-pins_1,0 mm
• Princip för funktionssätt för DWIN HMI-displayer
• Användargränssnittets utseende och funktionsprinciper är utformade med hjälp av ett dedikerat program
DGUS TOOL. Vi kan ladda färdiga
• grafiker , skapa knappar, diagram, datainmatningsfält etc. Sedan överför vi de kompilerade filerna till ett SD-minneskort, från vilket de kopieras till displayminnet.
• Från mikrokontrollersidan går operationen ut på att skicka och ta emot tidigare etablerade dataramar med hjälp av
UART-gränssnittet
• .

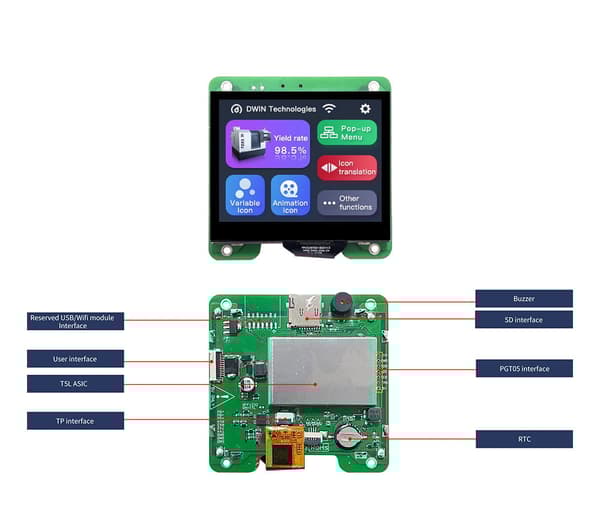

Specifikation DMG64480T035_01WTC

Gränssnitt:

Baudrate: 3150~3225600bps, Typ. 115200 bps
Godkända TTL-spänningar: 3,3–5 V
Driftläge:
• UART2: N81 TTL/RS232UART4: N81/E81/O81/N82 4 TTL/RS232
• Användarkontakter: - 10-pins_1,0 mm, låst för ström och kommunikation, hastighet: 12 kByte/s

Minne Flash: 16 MByte NOR Flash, för grafik, teckensnitt, ljudfiler. Antal poster över: 100 000

Summer: 3V passiv, effekt <1W

SD-kortgränssnitt:
FAT32, nedladdningshastighet: 4 Mb/s

PGT05-gränssnitt: för DGUS-kärnuppdatering

• Skärm:

Antal färger: 18-bitars 6R6G6B

LCD-typ: IPS

Betraktningsvinklar: 85°/85°/85°/85° (V/H/U/D)
• Visningsyta: 70,1 mm (B)×52,6 mm (H)

LED-bakgrundsbelysning Ljusstyrka:

250nit

• Typ: CTP (
Kapacitiv
• pekskärm)
• Struktur: G+G-struktur med ytskikt av Asahi-härdat glas
• Pekläge: stöder pekfunktion och svepfunktion

  Ythårdhet: 9H



Ljusgenomsläpplighet: Över 90 %

Strömförsörjning:

Matningsspänning:

4,5~5,5V

Strömförbrukning med bakgrundsbelysning på: VCC = +5V, 360mA

Strömförbrukning med bakgrundsbelysning släckt: VCC = +5V, 120mA

Satsen innehåller:

DMG64480T035_01WTC
