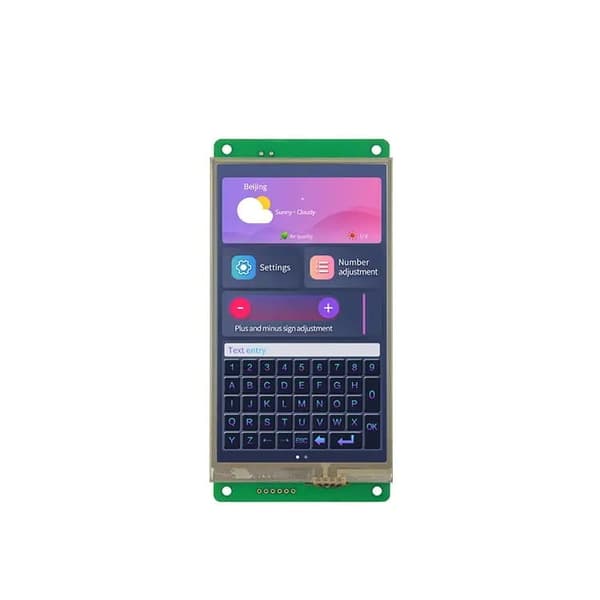

Universell HMI-modul med 5,0-tums skärm och resistiv pekskärm.

DMG85480C050-03WTR-funktioner:

Vertikal skärm

Baserad på T5L1, med DGUS II/TA-system
5,0 tum, 480x854 pixlars upplösning, 16,7 miljoner färger, IPS
• IPS-skärm, höga betraktningsvinklar: 85/85/85/85 (V/H/U/D)
Resistiv pekskärm
FCC 10-pins 1,0 mm anslutningskabel, UART TTL-gränssnitt
• Med ett grafiskt GUI, dubbelkärnig processor
• Funktionsprincip för DWIN HMI-displayer
• Vi designar användargränssnittets utseende och dess funktionsprincip med hjälp av ett dedikerat program
DGUS TOOL. Vi kan ladda färdiga
• grafik, skapa knappar, diagram, fält för datainmatning etc. Sedan överför vi de kompilerade filerna till ett SD-minneskort, från vilket de kopieras till displayminnet.
• Funktionen från mikrokontrollersidan går ut på att skicka och ta emot tidigare etablerade dataramar med hjälp av UART-gränssnittet
.

Specifikation DMG85480C050-03WTR

Gränssnitt:
• Baudrate: 3150~3225600 bps, Typ. 115200 bps
• Driftläge: UART2: N81 3.3V & 5V TTL/CMOS
UART4: N81/E81/O81/N82 4 (programvarukonfigurerbar) 3.3V & 5V TTL/CMOS

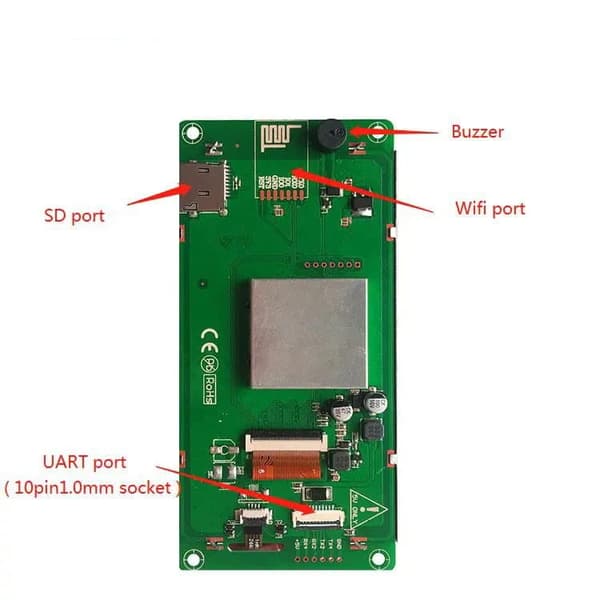

Användarkontakter:

- 10Pin_1.0mm, låst för ström och kommunikation, hastighet: 12KByte/s

- Plats för lödning av en guldstiftsremsa

Minne Flash: 16MByte NOR Flash, för grafik, teckensnitt, ljudfiler. Antal poster över: 100 000

Summer: 3V passiv, effekt <1W

SD-kortgränssnitt:

FAT32

, nedladdningshastighet: 4 Mb/s

PGT05-gränssnitt: för DGUS-kärnuppdatering

Skärm:

Antal färger: 16,7 M (16777216)

LCD-typ IPS

• Visningsyta 61,6 mm (B) × 109,7 mm (H)

Upplösning 480×854

LED-bakgrundsbelysning

• Ljusstyrka:
• Pekskärm:
• Resistiv
pekskärm)
Struktur: ITO-film + ITO-glas
•
  Pekläge: stöder pekfunktion och svepfunktion



Ythårdhet: 3H

Ljusgenomsläpplighet: Över 80 %

Strömförsörjning:

Matningsspänning:

4,5~5,5V

Strömförbrukning från bakgrundsbelysning på: VCC = +5V, 260mA

Strömförbrukning med bakgrundsbelysning av: VCC = +5V, 80mA

• Satsen innehåller:

DMG85480C050-03WTR LCD 5,0" 480x854 resistiv pekskärm DWIN HMI
