Universell HMI-modul med 7,0-tums display och resistiv pekskärm, hölje, högtalare och RS485.

DMG80480T070_15WTR-funktioner:

Baserad på T5L1 med DGUS II-system

Inbyggd högtalare,
• ljusstyrkesensor, LED-diod

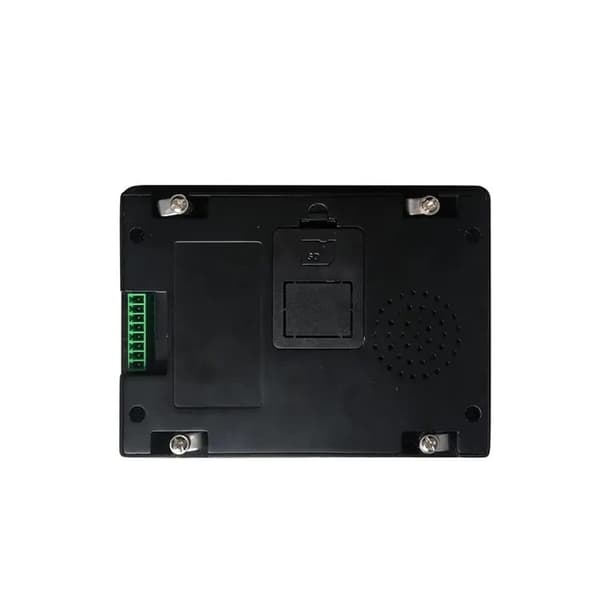

• IP65-hölje
Resistiv pekskärm
RS232- och RS485-gränssnitt
• Intelligent HMI-display för industriella applikationer
• Stöds Modbus
, möjlig kommunikation med PLC-styrenheter

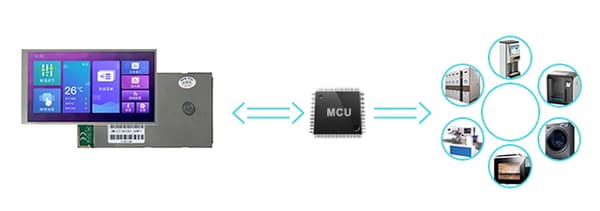

• Princip för funktion hos DWIN HMI-displayer
• Användargränssnittets design och dess funktionsprincip utförs med hjälp av ett dedikerat program DGUS TOOL. Vi kan ladda färdiga
grafiker

, skapa knappar, diagram, fält för datainmatning etc. Sedan överför vi de kompilerade filerna till SD-minneskortet, från vilket de kopieras till displayminnet.

Funktionen från mikrokontrollersidan går ut på att skicka och ta emot tidigare etablerade dataramar med hjälp av

UART-gränssnittet .

• Specifikation DMG80480T050_A5WTC

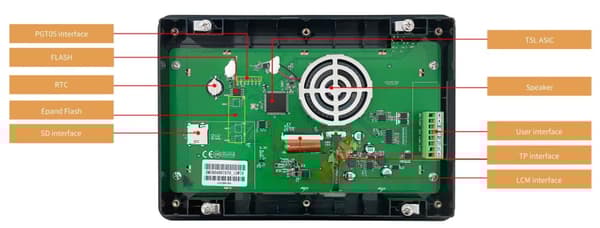

• Gränssnitt:
• Baudrate: 3150~3225600 bps, Typ. 115200 bps

Utgångsspänning:

Utgång 1, Iout =-13.2VUtgång 0, Iout = 13.2V

Ingångsspänning (RXD):

Ingång 1, Iin = -13.2V

Ingång 0, Iin = 13.2V

Arbetsläge: UART2: N81,RS232

UART4: N81,RS232

UART5: RS485

Användarkontakter: - 8-stifts 3.81mm, hastighet: 12 kByte/s

- Plats för lödning av remsan guldstift

• Minne
Flash
• : 16 MByte NOR Flash, för grafik, teckensnitt, ljudfiler. Antal poster över: 100 000
• Högtalare: effekt 2 W

SD-kortgränssnitt:

FAT32

, nedladdningshastighet: 4 MB/s

PGT05-gränssnitt: för DGUS-kärnuppdatering

• Ljusstyrkesensor
LED-diod

Display:

• Antal färger: 16,7 M (16777216)
• LCD Typ TN, TFT LCD
• Betraktningsvinklar: 70°/70°/50°/70° (V/H/U/D)
• Skärmyta 154,20 mm (B) × 85,88 mm (H)
• Upplösning 800x480
• LED-bakgrundsbelysning



  Ljusstyrka:
230nit

Pekskärm:

Typ: RTP (resistiv

pekskärm)

Struktur: ITO-film + ITO-glas

Pekläge: stöder pekfunktion och svepfunktion

Ythårdhet: 3H

• Ljus Transmittans: Över 80 %
• Strömförsörjning:

Matningsspänning: 7

~36V DC

Strömförbrukning med bakgrundsbelysning på: VCC = +12V, 300mA

Strömförbrukning med bakgrundsbelysning av: VCC = +12V, 150mA

Displayfunktioner

• Setet innehåller:

DMG80480T070_15WTR LCD 7.0" 800x480 resistiv pekskärm, hölje, RS485, högtalare
