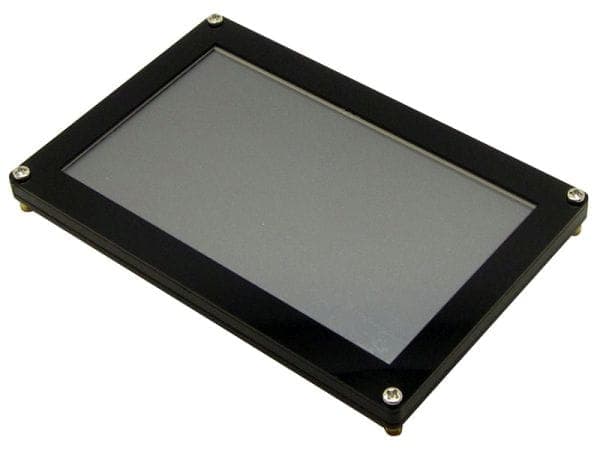

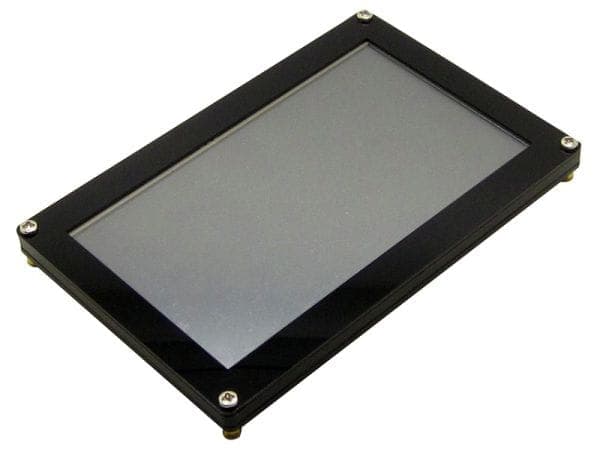

FT800CB-HY50B - 5" displaymodul med pekskärm och FT800-styrenhet.

FT800- avancerat LCD-displaystyrsystem som stöder EVE -

Inbyggd videomotor, som möjliggör stöd för komplexa grafiska gränssnitt även på 8-bitars mikrokontroller, stöder FT800-systemet, förutom att stödja grafik, även den resistiva pekskärmen och kan generera ljud. En stor bekvämlighet när man arbetar med displayen är den omfattande styrenhetsdokumentationen och exempelprogramvaran som finns tillgänglig på tillverkarens webbplats.

Specifikationer för displaymodul:

upplösning: 480x270 pixlar displaydiagonal: 5" styrmetod: seriell SPI-buss

matningsspänning: 5V
• styrspänning: 3,3-5V
strömförbrukning: ~180mA
• pekskärm: resistiv FPC-kontakt för enkel skärmanslutning (FPC-tejp ingår) exakt tillverkat svart hölje,
yttre mått: 134x88x7mm
• Programvara:
Exempel på programvara och demos för Arduino finns tillgängliga på tillverkarens webbplats:
• http://www.ftdichip.com/Support/SoftwareExamples/FT800_Projects.htm.
• Exempel på skärmanvändning: http://youtu.be/BPxvGZVC3tI
Arduino Uno och FT800CB-HY50B-skärmen användes för testning
• Metod för anslutning till Arduino:

Display

Arduino

GND

• 5V
5V
• MISO
• D12 (D50 Arduino Mega)
• SCK
D13(D52 Arduino Mega)
CS

D9

MOSI D11(D51 Arduino Mega)

PD
D4

INT

D3

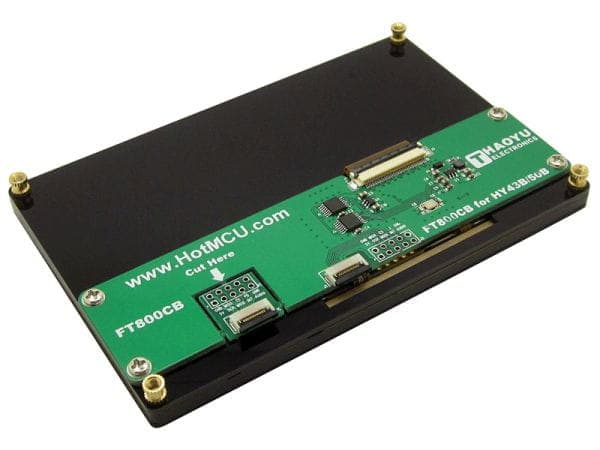

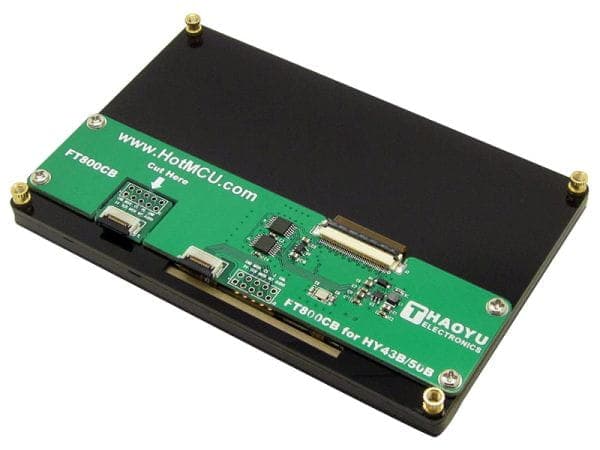

Det finns en separat del på styrkortet som kan brytas av för att få ett extra kretskort för anslutning av flatkabeln.

• Vid köp får du:

5-tums displaymodul med FT800CB-styrkort

FPC-tejp

• Ytterligare information:
http://www.jarzebski.pl/arduino/komponenty/wyswietlacz-tft-hy43b-hy50b-ft800.html

handledning för Arduino:

http://www.jarzebski.pl/arduino/komponenty/wyswietlacz-tft-hy43b-hy50b-ft800.html
