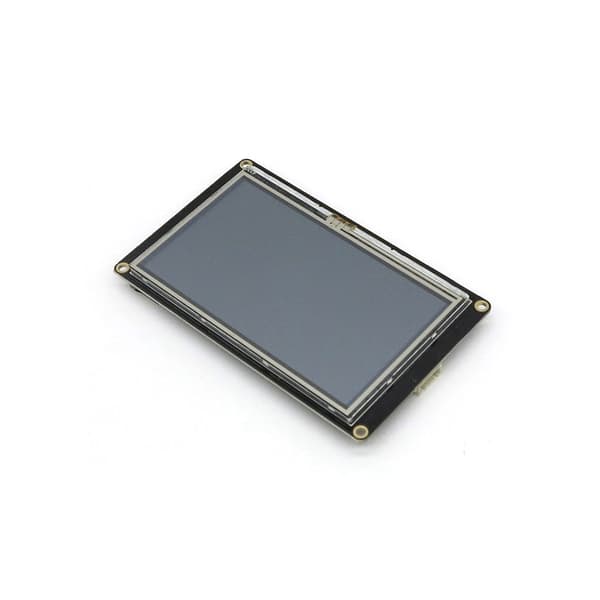

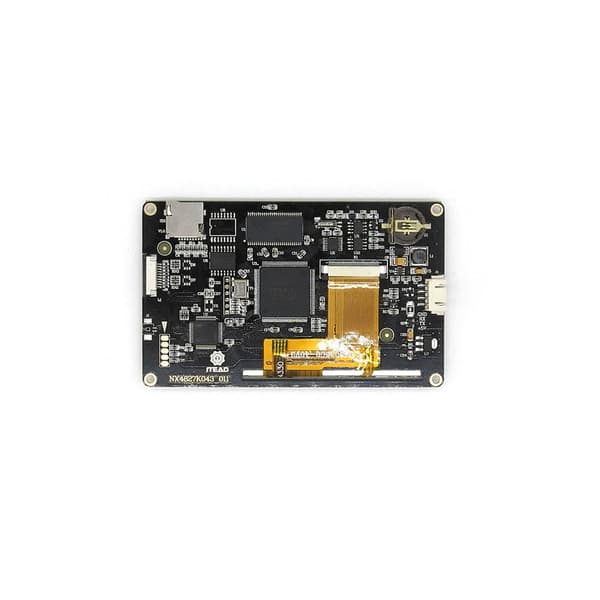

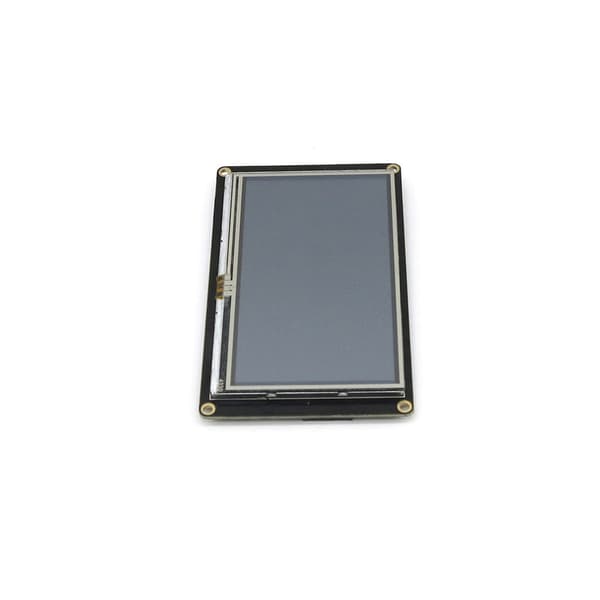

Nextion Enhanced NX4827K043 är den perfekta skärmen för snabba HMI-projekt med lättillgängliga verktyg. Vi styr skärmen via UART-seriellbussen. Skärmen rekommenderas för Arduino, Raspberry PI och system med ESP8266-mikrokontroller. Om du snabbt behöver designa ett gränssnitt med knappar, diagram, olika kontroller och som möjliggör enkel datainmatning för operatören, hittar du svaret i Nextion-serien av produkter. Nextion-skärmar är indelade i tre grupper baserat på avanceradhet, hårdvarukapacitet och datorkraft. Grundläggande - grundversion. Förbättrad - jämfört med Basic har den eprom-minne, GPIO-linjer och RTC-klocka. Intelligent – jämfört med förbättrad, inkluderar många nya avancerade grafiska kontroller. Specifikation för den presenterade Nextion Enhanced NX4827K043-skärmen: Storlek: 4,3 tum Upplösning: 480*272 Pekskärm: resistiv Antal färger: 65536 Flashminne: 32 MB RAM-minne: 8192 byte MCU-klocka: 108 MHz EEPROM-minne: 1024 byte Antal GPIO: 8 Realtidsklocka: JA Hölje: NEJ Nextion Editor Skärmens grafiska design och funktionella element kan utformas mycket enkelt och snabbt tack vare ett gratisprogram på din dator. Varje skärm kan innehålla många funktionella element, så kallade widgets, vilka inkluderar: Text: ett textfält som kan ändras medan skärmen är igång. Nummer: ett numeriskt fält som kan ändras både via mikrokontrollern och via det interaktiva tangentbordet på displayen. Knapp : knapp. Både tryckning och släppning av knappen registreras enkelt av mikrokontrollern. Förloppsindikator : förloppsindikator. Värdet på denna stapel kan enkelt ställas in med lämpligt kommando. Bild: låter dig skapa en skärmbakgrund eller infoga bildfragment var som helst på skärmen. Mätare: Detta är en analog indikator med en hand. Vågform: Används för att rita upp till fyra grafer. Slider: ett skjutreglage med vilket du kan ställa in olika parametrar och variabler i programmet. Kryssruta: kryssruta. Varje beröring ändrar dess tillstånd till det motsatta. Med hjälp av musen infogar vi de funktionella elementen vi behöver på skärmen och bestämmer deras storlek och position på skärmen. Ett färdigt projekt som förberetts i Nextion Editor-programvaran kan överföras till skärmen på två sätt: Genom att ladda upp lämplig projektfil till ett SD-kort och sätta in den i skärmen. När strömförsörjningen är ansluten laddar skärmen automatiskt projektet till sitt flashminne. Detta är ett bra sätt att distribuera dina programuppdateringar över internet. Om skärmen är ansluten till datorn (via en USB-TTL-omvandlare) klickar du bara på knappen UPLOAD så laddas programmet automatiskt till skärmen via USB. Så här ansluter du Nextion-skärmar till en mikrokontroller: Skärmen kommunicerar med den styrande mikrokontrollern via en UART-seriell buss, så du behöver bara ansluta 4 stift: +5V: strömförsörjning TX: data som kommer ut från skärmen (t.ex. knapp 1 trycktes in) ska anslutas till mikrokontrollerns RX. RX: Indata för displayen (t.ex. visning av temperatur) ska anslutas till mikrokontrollerns TX. GND: Nextions strömförsörjningsjord som display för Arduino. Om programvaran på mikrokontrollersidan är skapad baserat på Arduino IDE, så har tillverkaren i detta fall också tagit hand om många underlättanden. Nextions visningsbibliotek, skapat och tillgängligt av tillverkaren, låter dig mycket enkelt hantera element som visas på skärmen. Ett exempel på programvaran finns på vår blogg. För att driva skärmen föredrar vi att använda en dedikerad FOCA-modul eller kopplingsschemat nedan. Följande kan användas som strömförsörjning: MP1584-modul LM2596-modul LM7805-modul Teknisk support för Nextion-skärmar. När du köper en Nextion-skärm får du omedelbart ett antal tekniska supportelement: En bra videokurs i polska där du kan bekanta dig med skärmens enskilda element från lektion till lektion. I den här kursen hittar du många detaljer om programvaran för själva displayen samt programvaran från Arduinosidan. På det populära elektronikforumet finns ett relaterat ämne med en videohandledning där du kan ställa frågor, presentera din icke-fungerande kod och allt som rör tekniska problem med Nextion-skärmar. Direkt i vårt företag via telefon eller e-post. Bibliotek för Arduino och Raspberry Pi kan laddas ner från tillverkarens webbplats. STL-filer av höljen för utskrift på en 3D-skrivare finns tillgängliga för nedladdning från tillverkarens webbplats. Satsen innehåller: Nextion-skärm USB-strömadapter Anslutningskablar med kontakt. Användbara länkar: Besök vår blogg. Tillverkarens webbplats Förbättrade visningar Program för redigering av NEXTION EDITOR-gränssnittet NEXTION EDITOR-manual Beskrivning av kommandon som stöds av NEXTION-visningar. Arduino-bibliotek Raspberry Pi-bibliotek 3D-utskrivbara STL-fodralfiler Videohandledning Nextion Enhanced-seriens skärmjämförelse: MODELLNAMN NX3224K024 NX3224K028 NX4024K032 NX4832K035 NX4827K043 NX8048K050 NX8048K070 NX8048K070-011R/011C Storlek 2,4 tum 2,8 tum 3,2 tum 3,5 tum 4,3 tum 5,0 tum 7,0 tum 7,0 tum Upplösning 320*240 320*240 400*240 480*320 480*272 800*480 800*480 800*480 Pekskärm RTP RTP RTP RTP RTP RTP RTP RTP RTP/CTP Antal färger 65536 65536 65536 65536 65536 65536 65536 Flashminne 16 MB 16 MB 32 MB 32 MB 32 MB 32 MB 32 MB RAM 3584 byte 3584 byte 3584 byte 8192 byte 8192 byte 8192 byte 8192 byte MCU-klocka 48 MHz 48 MHz 108 MHz 108 MHz 108 MHz 108 MHz 108 MHz EEPROM 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte Antal GPIO-linjer 8 8 8 8 8 8 8 8 RTC Ja Ja Ja Ja Ja Ja Ja Ja Hölje Nej Nej Nej Nej Nej Nej Nej Ja SKU IM160511002 IM160511003 IM160511004 IM160511005 IM160511006 IM160511007 IM160511008 IM170428001/IM170421001 Datablad Klicka Klicka Klicka Klicka Klicka Klicka Klicka Rekommenderade tillbehör till skärmen: Foca Max USB till TTL-omvandlare, avsedd för användning med Nextion-skärmar. Med en extern 8-26V DC-strömingång ger Foca Max en stabil strömkälla och bekvämligheten med USB till TTL-kommunikation för alla serier och storlekar av Nextion HMI-displayer. Tillägg för Nextion Enhanced-seriens skärmar. Modulen har 6 knappar: Esc, Enter, Vänster, Höger, Upp, Ner samt en summer och LED-dioder. En enkel adapter med en anslutningskabel som ger enkel åtkomst till expansionsporten på Nextion Enhanced-seriens skärmar.
