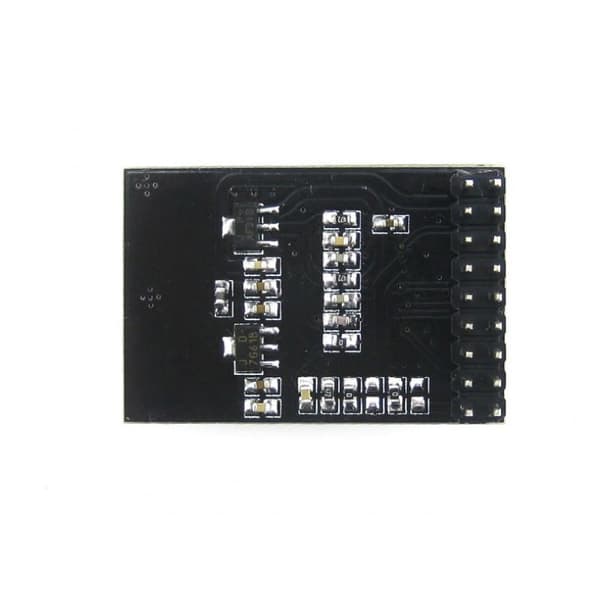

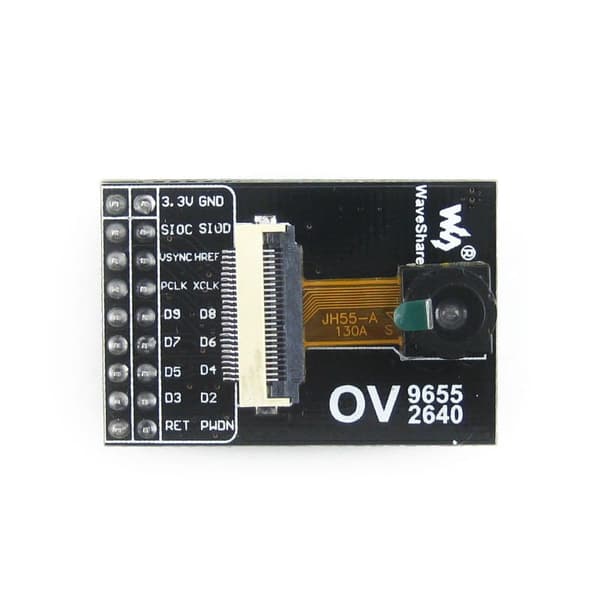

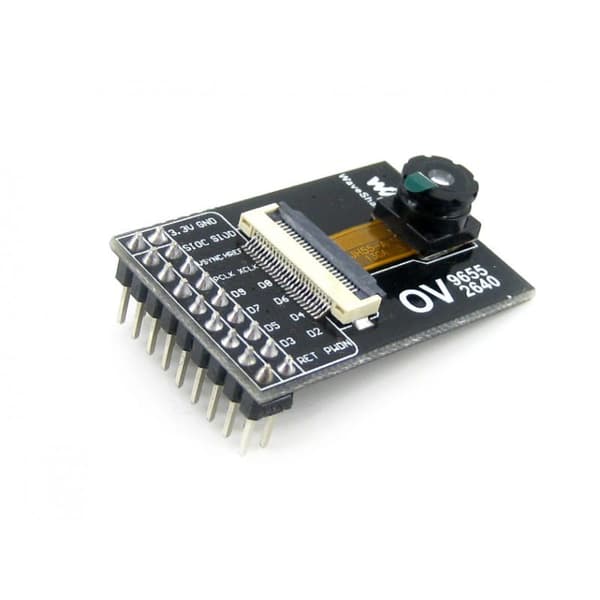

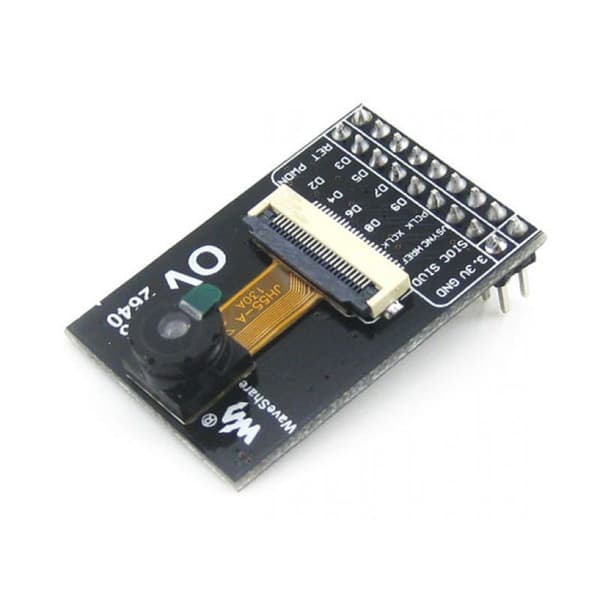

OV9655 1,3 M SXGA 1280x1024 kameramodul. OV9656 CAMERACHIP™ är en lågspännings-CMOS-bildsensor som erbjuder alla funktioner hos en enda SXGA (1280x1024) kamera och bildprocessorchip i ett litet paket. OV9656 erbjuder fullformats-, delsamplad-, skalad eller portionsuppdelad tagning i 8-bitars/10-bitarsformat, styrd via SCCB-gränssnittet (Serial Camera Control Bus). Den här produkten har en matris som kan arbeta med upp till 15 bilder per sekund (fps) vid SXGA-upplösning, vilket ger användarna full kontroll över bildkvalitet, formatering och överföring. Alla nödvändiga bildbehandlingsfunktioner, inklusive exponeringskontroll, gamma, vitbalans, färgmättnad, nyansjustering, vita pixelreducering, brusreducering och mycket mer, är också programmerbara via SCCB-gränssnittet.

Huvudfunktioner:

Hög känslighet, idealisk för svagt ljus.

Låg driftspänning, idealisk för inbyggda bärbara applikationer.

Standard SCCB-gränssnitt. Utgångsstöd för rå RGB, RGB (GRB 4:2:2, RGB565/555), YUV (4:2:2) och YCbCr (4:2:2).

Stöder bildstorlekar: SXGA, VGA, CIF och valfri nedskalning från CIF till 40x30.

• VarioPixel®-metod för delsampling. Automatiska kontrollfunktioner för bildkvalitetskontroll inklusive exponering, förstärkare, vitbalans, bandpassfilter och svartnivåkalibrering.
• Bildkvalitetskontroll inklusive färgmättnad, gamma, skärpa, linskorrigering, vita pixlarsläckning, brusreducering och 50/60 Hz luminansdetektering. Stöder LED- och blixtläge. Stöder skalning.

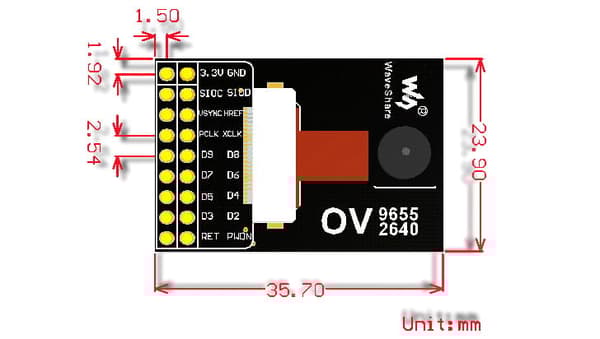

• Mått:

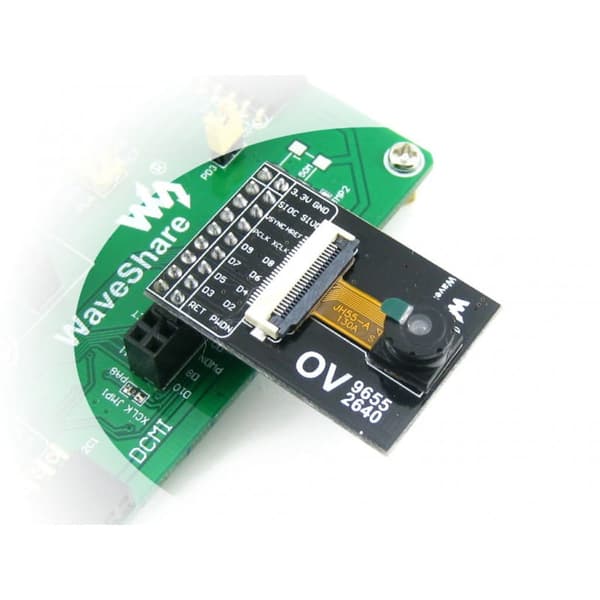

• Tillverkarens wikisida ger exempel på användning med STM32.
• Wiki:
OV9655_Camera_Board
