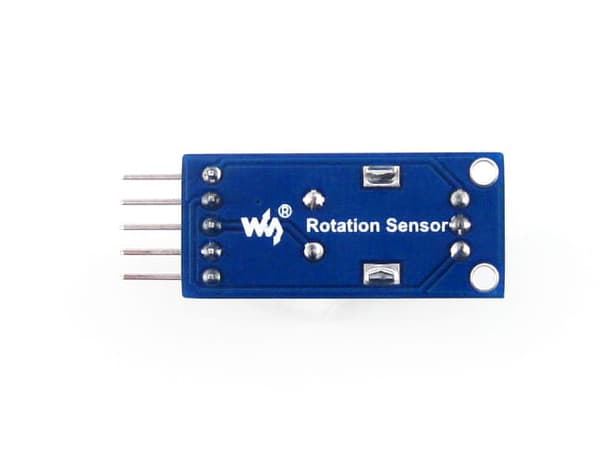

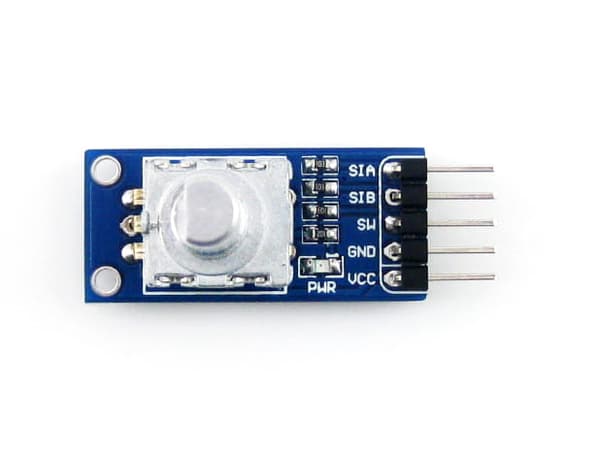

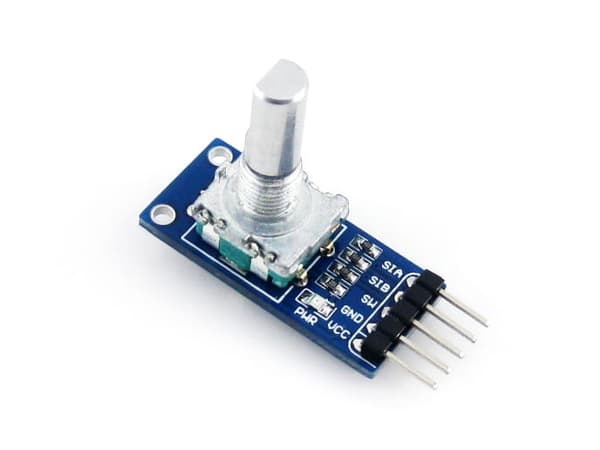

Modul med kodare, kodare utrustad med en knapp. Setet inkluderar även anslutningskablar.

(Rotationssensor

Översikt:

Detekterar höger-/vänsterrotation: grader och varv

Specifikation:

• Antal pulser per varv: 15
• Strömförsörjning: 3,0 V ~ 5,3 V.
• Mått: 32,0 mm * 15,0 mm
• Monteringshålsstorlek: 2,0 mm
Användning:

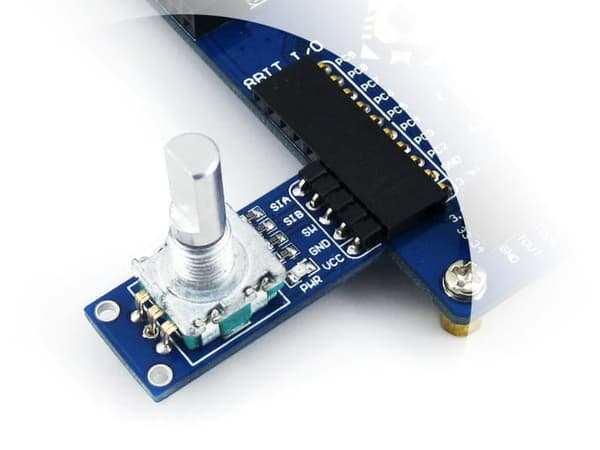

• Vid arbete med MCU:
• VCC ↔ 3,0V ~ 5,3V JORD ↔ jord jord
• SW ↔ MCU.IO(knappstatuskodare) SIB ↔ MCU.IO(utgångstillstånd)
• SIA ↔ MCU.IO(utgångstillstånd)
Exempel
• Anslut SIA-, SIB-, SW-stiften till CH0, CH1 respektive CH2 på logikanalysatorn och strömförsörj sedan modulen.
När kodaren roteras medurs ser utgångsvågformen ut så här:
När kodaren roteras moturs ser utgångsvågformen ut så här:
När du trycker på kodarknappen ser utgångsvågformen ut så här:
Paketet innehåller
• Rotationssensor × 1

5-polig anpassad kontakt, jumperkabel × 1

Nedladdningar

Utvecklingsresurser:
• demokoder, scheman, datablad, etc./pl/p/file/4e67763648827cbb819956cd33dc11b4/Sensor-Kits_elty.pl.zip
