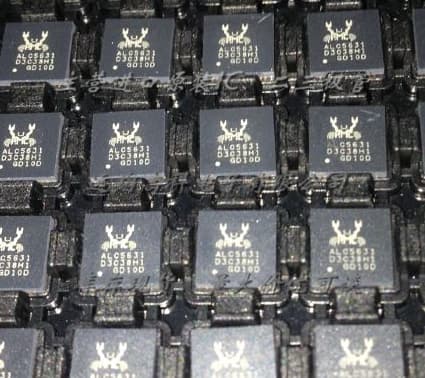

Realtek ALC5631 QFN48 nytt chip I2C +I2S ljudkodek stereo klass-D-förstärkare hörlursförstärkare utan kondensator

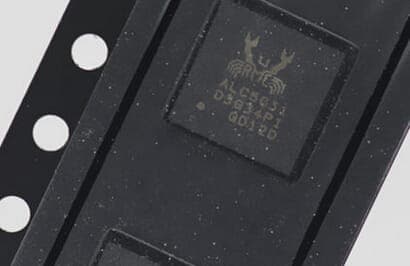

ALC5631Q är en högpresterande och kraftfull I2S-kodek för bärbara enheter. Multifunktionskonfiguration för in- och utgångsport kan vara flexibel för användning. Differentiell ingångsläge kan effektivt eliminera common-mode-brus för ingångssignalen. Och enkelsidigt ingångsläge kan enkelt användas för extern ingångssignal. Med brett omfång kan volymkontroll användas för varje väg, oavsett om det är analog-till-digital väg, analog-till-analog väg eller digital-till-analog väg. En analog ingång till analog utgångsväg är en bypass-ADC och DAC som kan bibehålla originalprestanda för utgång för inkommande signal. I detta bypass-läge kan man gå över till ultralågströmsläge genom att stänga av oanvänt block. Den kraftfulla Auto-Level-Control (ALC)-funktionen är för uppspelning och inspelning. För uppspelning bibehålls samma utgångsnivå även vid olika ingångsnivåer. Och förhindra att utsignalen klipps när högtalareffekten sjunker eller insignalen är för hög. För inspelning kan det effektivt minska bakgrundsbruset vid röstinspelning. Brett strömförsörjningsområde och låg strömförbrukning på ALC5631Q är lämplig för bärbara enheter. Även ALC5631Q använder ett 48-bollars QFN-kapsel (6 mm x 6 mm). 2. Funktioner "Digital-till-analog-omvandlare med 100dBA SNR och –90dB THD+N 8Ω belastning) „ Stereohörlursutgång och utan DC-blockerande kondensatorer. (Med 45mW/kanal driveffekt, 3.3V, 16Ω belastning) „ 3 analoga differentialingångar och 1 stereo single-ended ingång „ Stereo differential analog mikrofoningångar med boost-förförstärkare och mikrofonförspänning med låg brusnivå „ Differentiell hörlursförstärkarutgång „ Stereo single-ende eller en differential linjeutgång „ Detektering av ljudinsats och mikrofonomkopplardetektering „ Strömhantering och förbättrad energibesparing „ Stöd för flexibel digital 6-bands equalizer (EQ) „ Stöd för digitalt spatialljud och pseudostereoeffekt „ Nolldetektering och mjuk volym för popbrusreducering „ Inuti PLL kan man ta emot brett klockregisteringångar „ Stöd för I2C-kontrollgränssnitt „ 24bit/8kHz ~ 192kHz I2 S/PCM-gränssnitt för stereo DAC „ 24bit/8kHz ~ 96kHz I2 S/PCM-gränssnitt för stereo ADC „ Stöd för förbättrad automatisk nivåkontroll (ALC)-funktion för uppspelning och inspelning „ Stöd för digitalt mikrofongränssnitt „ QFN-48 (6 mm x 6 mm) paket
