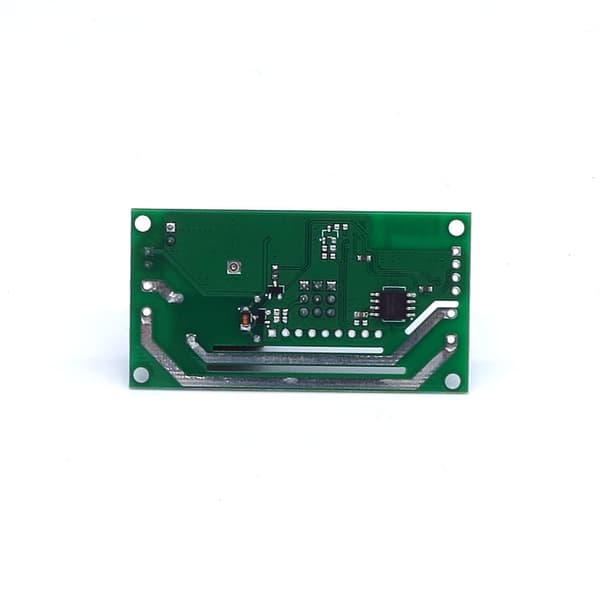

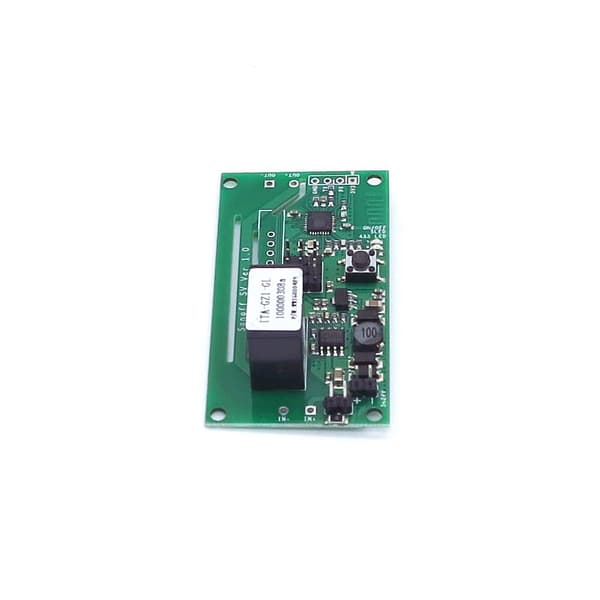

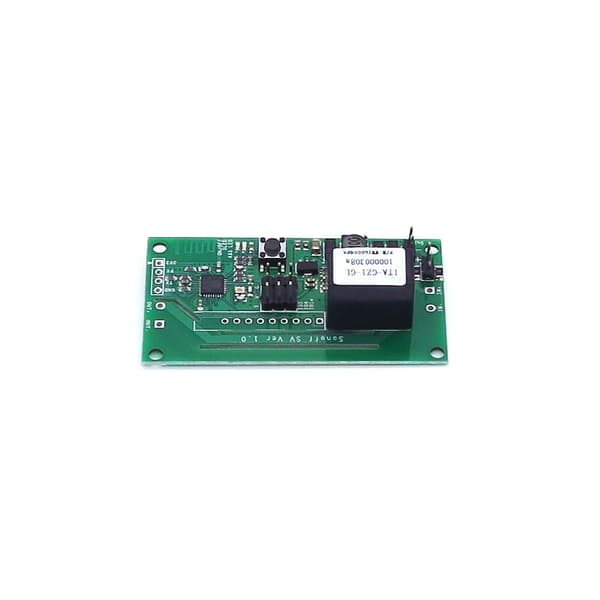

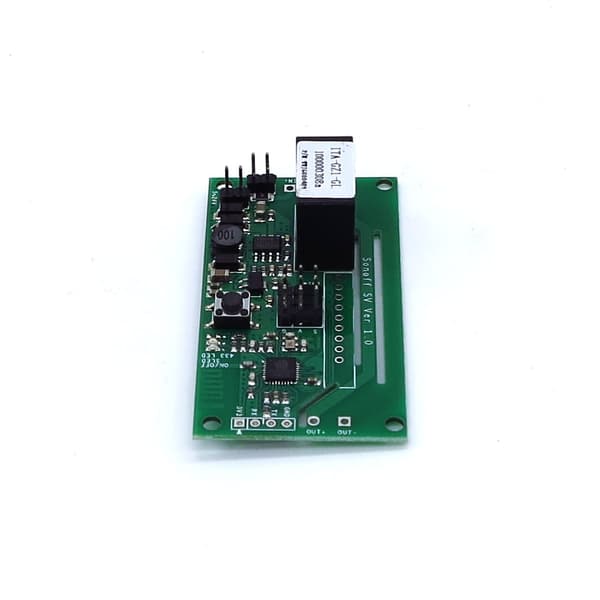

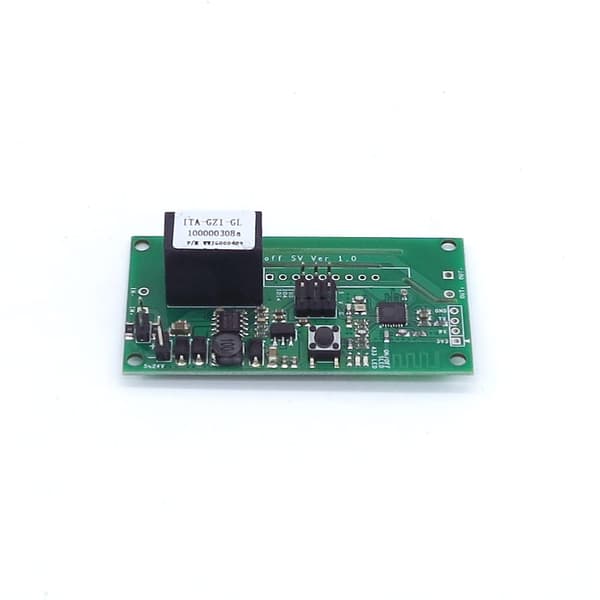

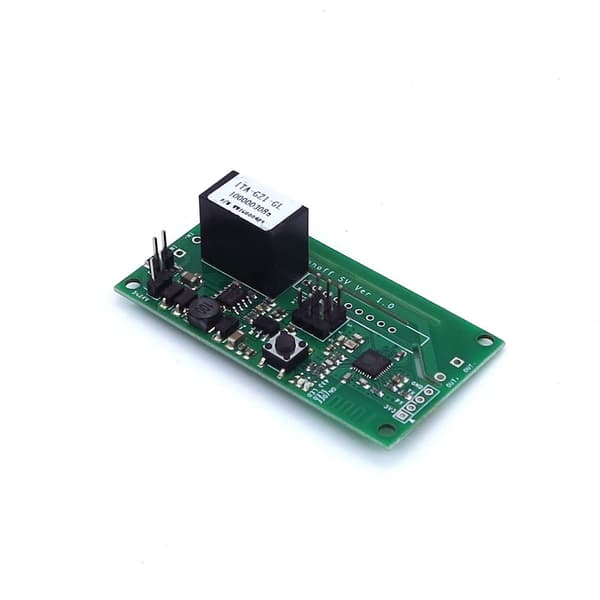

Sonoff SV lågspänningsversion av Sonoff-modulen, den tillåtna matningsspänningen för denna modul är 5-24V DC. Den är idealisk för alla typer av ändringar och gör-det-själv-modifieringar. Sonoff SV rekommenderas för t.ex. grindstyrning i spänningsfritt läge.

Specifikation

:

Programvara: eWeLink

Strömförsörjningsspänning: 5-24v DC
• Maximal belastningsström: 10A Maximal effekt: 2200 watt
• Arbetsfuktighet: 5%-95%
• WiFi-frekvens: 2.4Ghz
Arbetstemperatur: -20℃-75℃
Sonoff SV-anslutningsmetod, pinout-beskrivning.
• Standard läge, ingångsspänningen (strömförsörjningen) överförs till utgången efter att reläet är påslaget.

Strömförsörjning med 5V DC-spänning, ingångsspänningen (strömförsörjningen) överförs till utgången efter att reläet är påslaget.

Isolerat läge, ingångsspänningen är separerad från matningsspänningen.

• Beskrivning av de modifieringar som krävs för att konvertera Sonoff SV till styrning i spänningslöst läge

Enligt ritningen bör du:

Löda av 2 motstånd - markerade med rött

Vi bryggar IN+ och IN- ingångarna med en kabel - markerad i blått

Vi ansluter strömförsörjningen till + - kontakterna

Den spänningsfria utgången kommer att vara tillgänglig på Out+ Out- kontakterna
