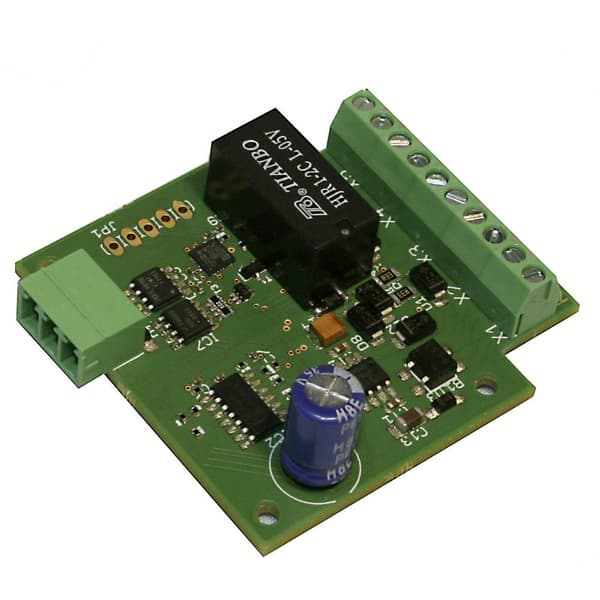

TAMS Elektronik 49-01146-01-C KSM-4 Vändslinga-modul Monteringsklar modul

Rundspårmodulen KSM-4 ställer in polariteten inom rundspåret i förhållande till växelns läge, så att ingen kortslutning kan uppstå vid körning över indelningen. Mellan växeln och insidan av rundspåret finns olika övergångsområden med inbyggda indikeringsspelar för belagt spår (sensorspår). När ett tåg kör in från rundspåret till ett av de båda övergångsområdena, kopplas växeln för utfarten och polariteten anpassas inom rundspåret. Växeln ska anslutas till KSM-4 och kopplas automatiskt om för att köra ut tåget från rundspåret. KSM-4 har två kopplingsingångar för anslutning av en knapp (eller en jämförbar krets), så att växeln kan ställas in utifrån. På så sätt kan en färdriktning inom rundspåret anges innan fartyget går in. OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Features

• Max. Ström för alla fordon inom rundspåret 3 A
• växlar med dubbelspoledrift eller motoriska växlar. Båda typerna av mjukplast kan anslutas direkt. Max. Växelns brytström: 1 A.

Highlights

• Inbyggd växelstyrning

leveransomfattning

• Vändslingemodul · Bruksanvisning.
