TinkerForge 34 TinkerForge Lämplig för (enkorstdator) TinkerForge 1 st

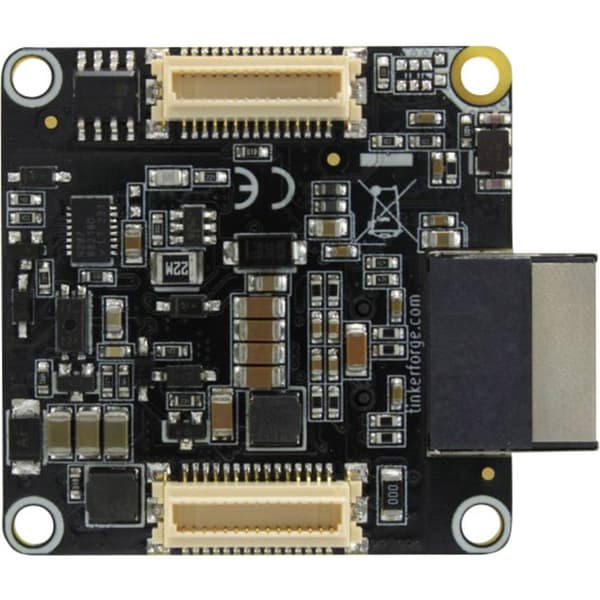

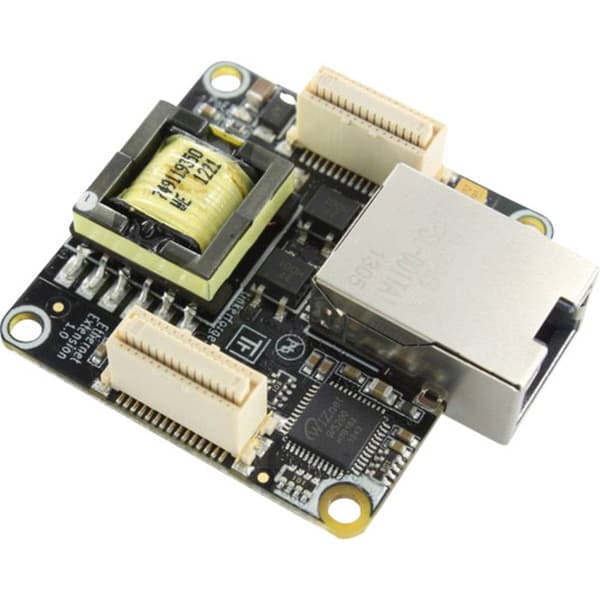

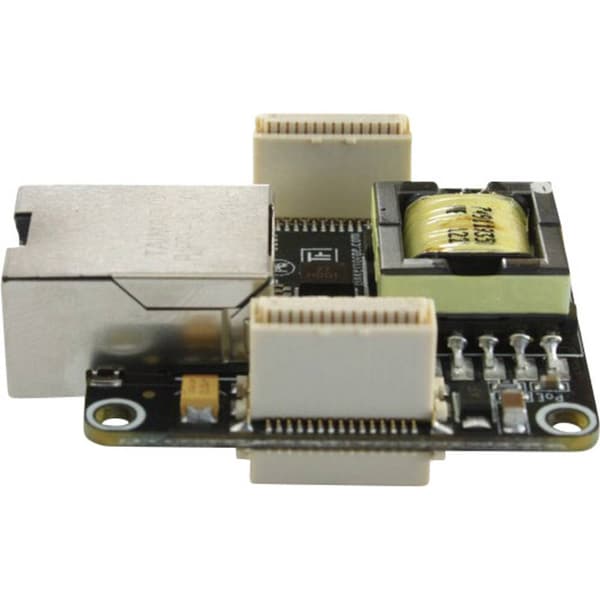

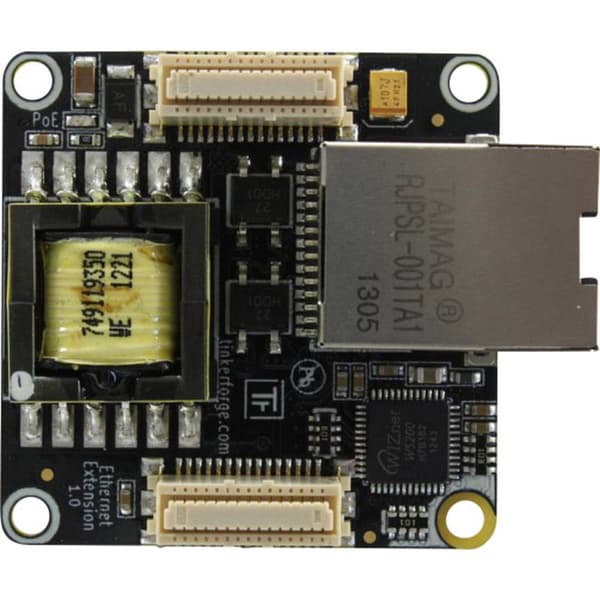

Med denna ethernet-förlängning kan bricks och bricklets integreras i ett LAN. 10BaseT/100BaseTX Ethernet stöds och modulen är 1000BaseTX-kompatibel. Extension i två varianter: I PoE-versionen har den en integrerad PoE-strömförsörjning som möjliggör tillförsel av anslutna moduler till industristandard IEEE 802.3af, så att både PoE-insprutare och PoE-kapabla strömbrytare kan levereras. Dessutom finns en andra version utan PoE tillgänglig. Eftersom Extension kan behandla API TCP/IP-paket som genereras från API själv, kan du styra direkt från din smartphone, surfplatta eller (Embedded) dator. Brick Daemon är då inte längre nödvändig. Ethernet Extension kan användas tillsammans med en Master Brick eller RED Brick. Om andra Bricks ska styras kan en stack från dessa byggas och Master Brick eller RED Brick pluggas in. Om Bricklets ska användas så kan dessa enkelt kopplas till en valfri Brick i stacken (med undantag av RED Bricks). Ur programmeringssynpunkt är användningen av en ethernet-extension helt transparent, dvs. alla Bricklets och Bricks kan användas som om de vore direkt anslutna via USB till enheten. Den använda Master Brick bör ha en Firmware version 2.1.0 eller senare för att kunna använda sig av denna Extension Ethernet-konfiguration Ethernet-extension kan konfigureras i två lägen: DHCP eller statisk IP. Endast i det statiska IP-läget måste IP, Subnet Mask och gateway anges. MAC-adressen till Ethernet-förlängningen är inte fastställd och kommer att tilldelas. Om det skulle gå förlorat av någon anledning, kan det hittas på etiketten på Ethernet-förlängningen. När du har slutfört konfigurationen ska Save Ethernet Configuration -knappen klickas och Master Brick startas om. WebSockets Ethernet-extension stöder sedan Master Brick Firmware version 2.2.0 WebSockets. Inställningen Max connections gör det möjligt att efter behov dela upp de sju kontakterna i Ethernet Extension mellan normala och WebSocket-anslutningar. WebSockets stöds av webbläsarversion Java Scripts Bindings för att styra Bricks och Bricklets. Autentisering Ethernet Extension stöder sedan Master Brick Firmware version 2.2.0-autentisering. Denna är som standard inaktiverad. För att aktivera autentisering måste du bocka i rutan vid Use Authentication, samt mata in en autentisieringshemlighet. Hemligheten får innehålla högst 64 ASCII-tecken. När konfigurationen sparats och Master Brick har startats om är autentisering aktiv. Nu måste varje TCP/IP-anslutning till Ethernet Extension först bevisa att den känner till autentiseringshemligheten innan normal kommunikation kan ske. PoE-strömförsörjning Till exempel kan en PoE-injektor användas för att leverera en bunt Bricks och Bricklets via PoE. Ethernet Extension förser sedan hela bunten. Aktivt PoE överförs via den gröna lysdioden på Extension. Servos och (steg) motorer anslutna till DC-, servo- eller steppbricks kan inte drivas via PoE, eftersom
