Skyddshölje och isoleringsskärmar är transparenta. Isolerande skärmar mellan raderna. Enkel montering på DIN-skena eller fixering på platta med skruvar. Ingångar separerade från utgångar. RoHS-kompatibel. Halogenfri plast. Självslocknande: UL94V-0. Uppfyller EN 45545. Erhållen HL3-klassificering för R23-sektionen och HL2-klassificering för R22-sektionen.

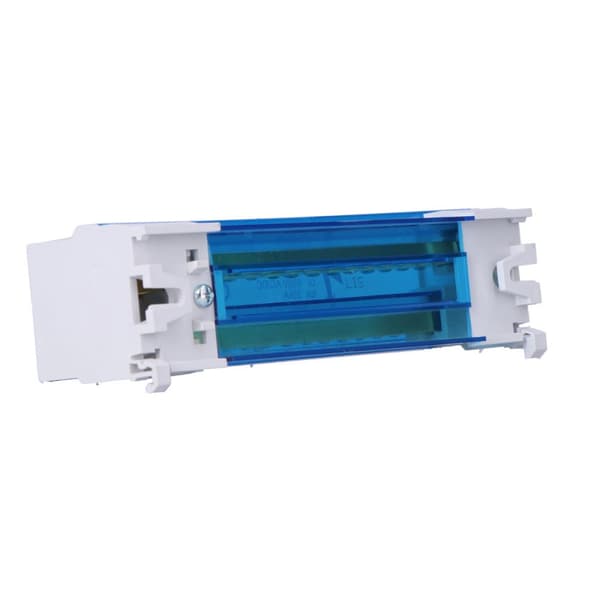

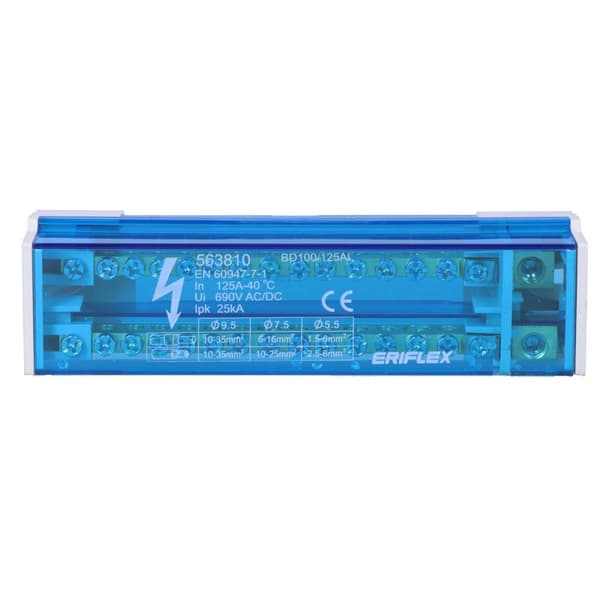

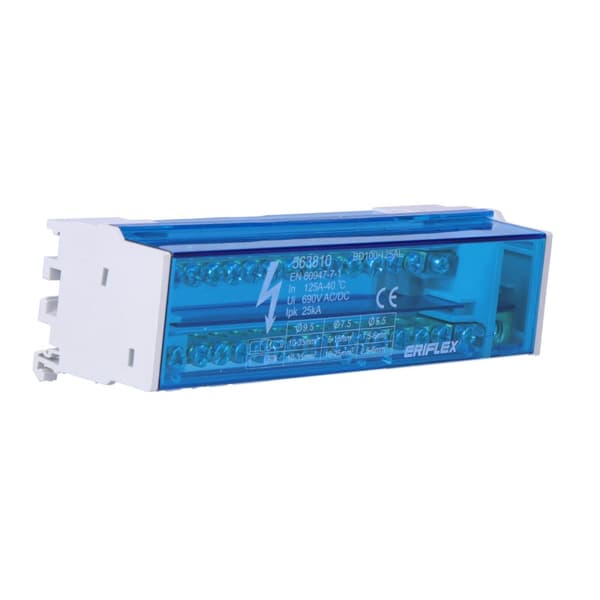

Symbol: BD-100-125AL
Artikelnummer: 563810
Antal poler: 2
Maximal märkström, IEC: 125 A
Nominell kortslutningsström (Icw) 1s: 4,5 kA
Toppkortslutningsström (Ipk): 25 kA
Maximal driftspänning, IEC (Ui): 690 V
Antal anslutningar på nätsidan: 1
Storlek på fåtrådig ledning på nätsidan: 10–35 mm2
Storlek på fåtrådig ledning på nätsidan – i ändhylsor: 10–35 mm2
Antal anslutningar: 14
Storlek på fåtrådig ledning på nedströmssidan: (11) 2,5–6 mm2; (3) 10–25 mm2
Storlek på fåtrådig ledning på nedströmssidan – i ändhylsor: (11) 1,5–6 mm2; (3) 6–16 mm2
Djup: 50 mm
Höjd: 50 mm
Bredd: 162 mm
Enhetsvikt: 0,27 kg
Flamskydd: UL® 94V-0
Uppfyller: IEC® 60947-7-1
Monteringsmetod: DIN-skena, metallplatta
Anslutningstyp: skruv
