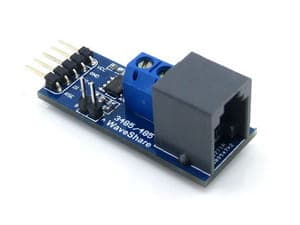

RS485-kommunikationsmodul med SP485 (motsvarande MAX485)

RS485-kommunikationsmodulen är ett tillbehör som låter dig lägga till en RS485-sändtagare till din mikrokontrollerbaserade applikation. Den inbyggda SP485 (motsvarande den populära MAX485) möjliggör tillförlitlig kommunikation i RS485-standarden, som vanligtvis används i industriella applikationer där långa dataöverföringsavstånd krävs. Viktiga funktioner:

SP485/MAX485: RS485-sändtagare

Matningsspänning

: 5V Kommunikationsgränssnitt: RS485

• Driftläge: Halvduplex, kräver växling mellan sändnings- och mottagningslägen
• Överföringslängd: RS485 möjliggör kommunikation över mycket längre avstånd än RS232 (upp till 15 m), vilket är anledningen till att den används flitigt i industriella kommunikationssystem. Kontakter:
• VCC: Modulens strömförsörjning (5V)
• GND: Modul jord
RO
• : Datamottagarens utgång, TTL-nivå, ansluten till mikrokontrollerns RX
DI
• : Datasändaringång, TTL-nivå, ansluten till mikrokontrollerns TX
RSE
• : Aktivering av en hög nivå möjliggör dataöverföring, en låg nivå aktiverar datamottagning. Den kan styras via ett vanligt IO-gränssnitt.
A/B
• : Sändare och mottagare utgångar/ingångar (A – icke-inverterad, B – inverterad signal).
Funktionsprincip:
• RS485-modulen är som standard i datamottagningsläge. Vid behov av att överföra data:
• Programmet ändrar RSE-pinnens tillstånd från lågt till högt. UART skickar data.
• Efter att ha skickat data växlar programmet modulen från sändningsläge till mottagningsläge. UART-registret sänder en signal när all data har skickats. Programmet bör kontrollera detta för att säkerställa att överföringen har slutförts.
• RS485-modulen är idealisk för applikationer som kräver stabil kommunikation över långa avstånd, till exempel i industriella automationssystem.
• Satsen innehåller

RS485-kort (5V) Waveshare 4738 × 1

Instruktioner

https://www.waveshare.com/wiki/RS485_Board_(5V)
