Pico-10DOF-IMU 10-DOF IMU-expansionsmodul designad för Raspberry Pi Pico. Den innehåller: gyroskop, accelerometer, magnetometer, barometer och använder I2C-buss för kommunikation. I kombination med Raspberry Pi Pico kan den användas för att samla in miljödata som temperatur och barometertryck, eller för att enkelt anpassa en robot som detekterar rörelse och orientering.

Standarduttag som passar Raspberry Pi Pico ICM20948 (3-axligt gyroskop, 3-axlig accelerometer och 3-axlig magnetometer) för att detektera rörelse, orientering och magnetfält

LPS22HB barometrisk trycksensor för att detektera omgivande atmosfärstryck

Exempel för Raspberry Pi Pico C / C++ och MicroPython

• Specifikation
Driftspänning
• 5V
• accelerometer upplösning: 16-bitars
mätområde (konfigurerbart): ±2, ±4, ±8, ±16g
• strömförbrukning: 68,9 uA
gyroskop
• upplösning: 16-bitars mätområde (konfigurerbart): ±250, ±500, ±1000, ±2000°/sek strömförbrukning: 1,23 mA
• magnetometer upplösning: 16-bitars
mätområde: ±4900 µT
• strömförbrukning: 90 uA
trycksensor
• mätområde: 260 ~ 1260 hPa noggrannhet: ±0,025 hPa mäthastighet: 1 Hz - 75 Hz
• Kontakt lämplig för Raspberry Pi Pico

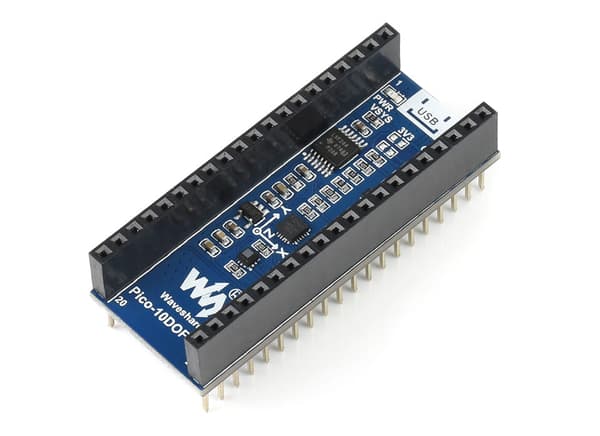

Kort beskrivning

• ICM20948
9-axlig rörelsesensor, I2C-buss
• LPS22HB

atmosfärstryckssensor, I2C-buss

RT9193-33

3,3V spänningsregulator

LSF0204PWR

4-kanalig spänningsnivåomvandlare

• RT9193-18
• 1,8V spänningsregulator
• Strömindikator

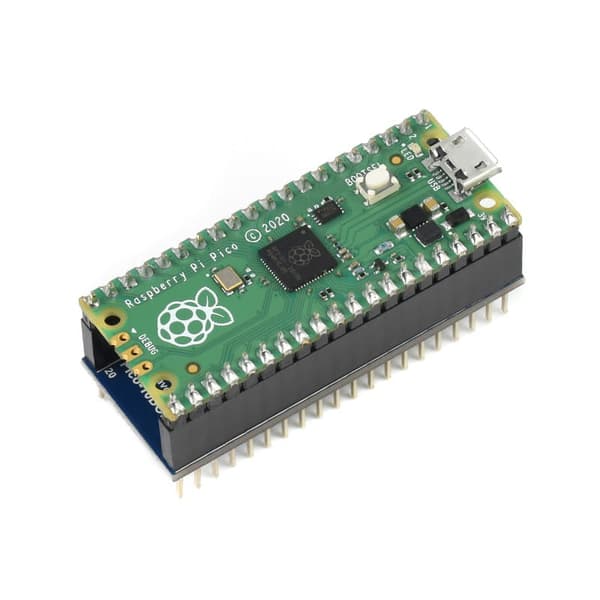

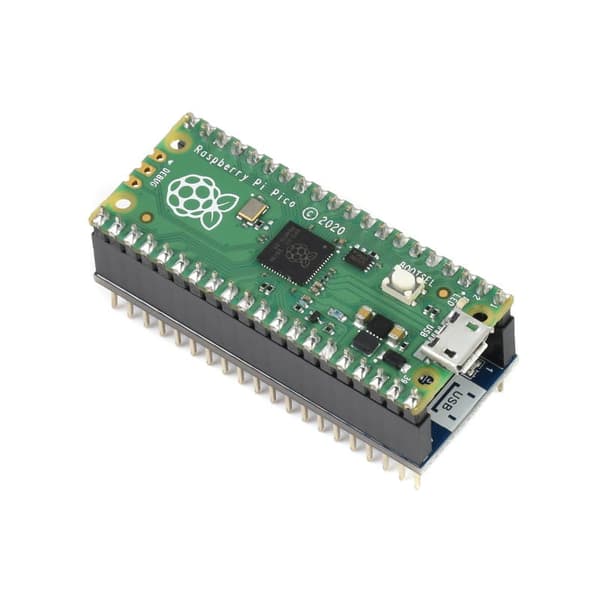

Raspberry Pi Pico-headerkontakt

används för att ansluta Raspberry Pi Pico, kaskadkopplade moduler är möjliga

Mått

• Satsen innehåller:
• Raspberry Pi Pico ingår ej.





Wiki: Pico-10DOF-IMU
