Omfattning av leverans:
handduk
Universal anslutning set krom

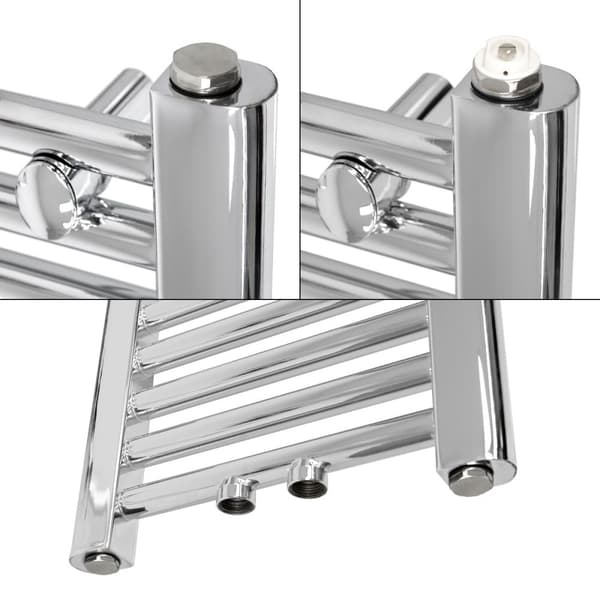

Avluftningsventil 1/2 tum
Blindpluggar 1/2 tum
Monteringsanvisningar

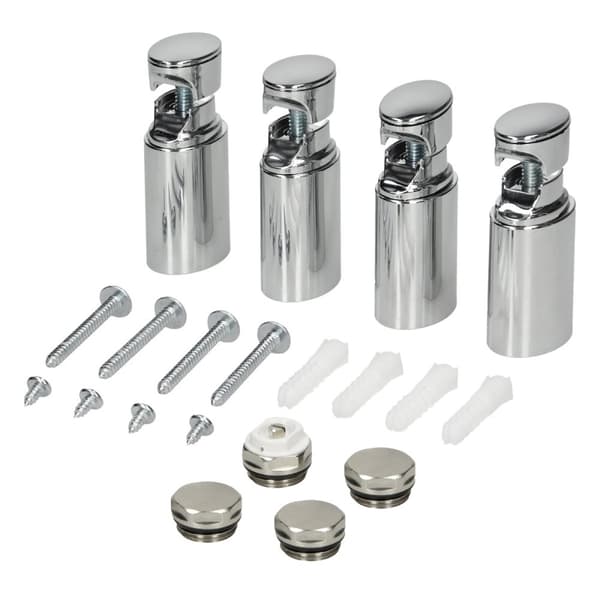

Väggmonteringssats:
- 4 x väggfäste
- 4 x skruv och plugg
- 4 x fästskruven
- 4 x brickor

Teknisk information Handduk:
Bredd (mm): 600
Höjd (mm): 800
Terminaler (mm): 555
Rördiameter: Ø22
Profil: 30 * 40 * 1,5 D
Värmeeffekten (watt vid 75/65/20 °): 440
Mängd vatten (L): 4,97
Vikt (kg): 6:02
Färg: Krom
för en rördiameter som 18 till 22 mm;
för rör avståndet 18 till 22 mm;
Djup (vägg till centrum rör): 75 till 100 mm;
Djupa pluggar är inte lämpliga för montering i gips.
maximalt driftstryck: 10 bar (1 MPa)
Testtryck: 12 bar (1,2 MPa)
vertikal D-profiler 30 x 40 x 1,5 mm
horisontella runda rör 22 x 1,2 mm

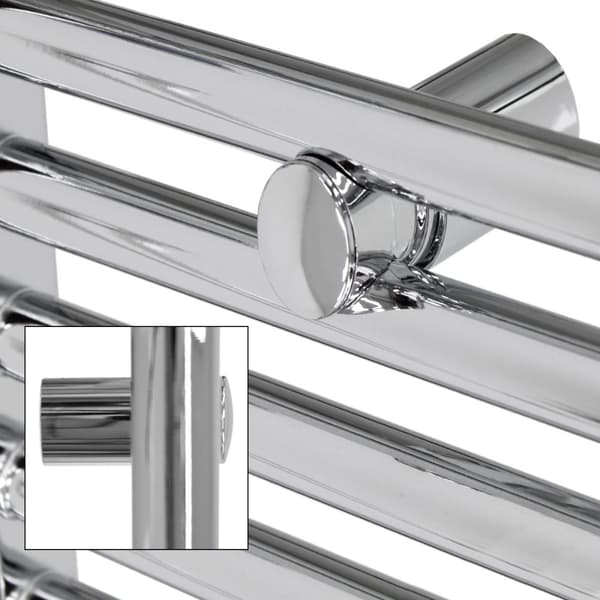

Avståndet till väggen: om 6.5cm

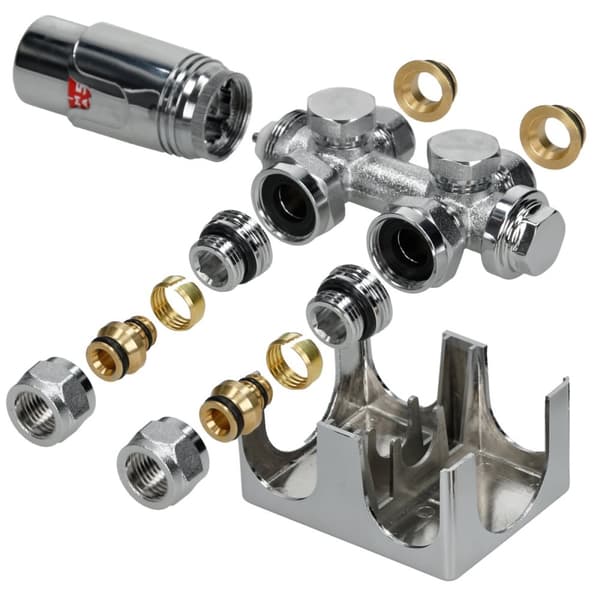

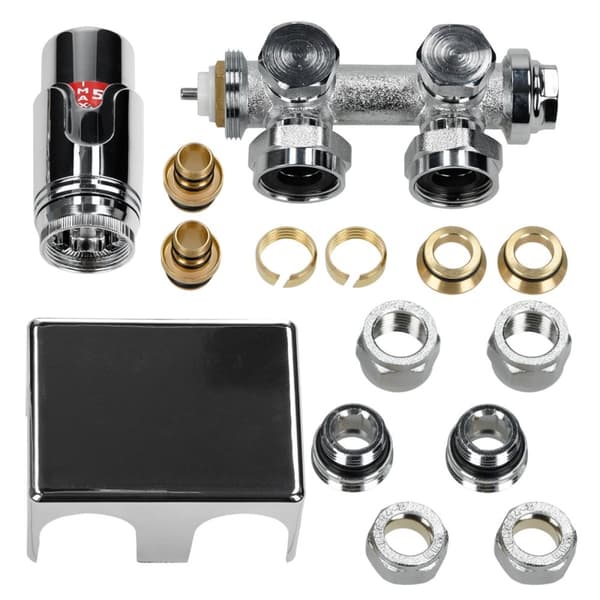

anslutningsuppsättning
Anslutningsarmatur för röravståndet 50mm mittre förbindelse

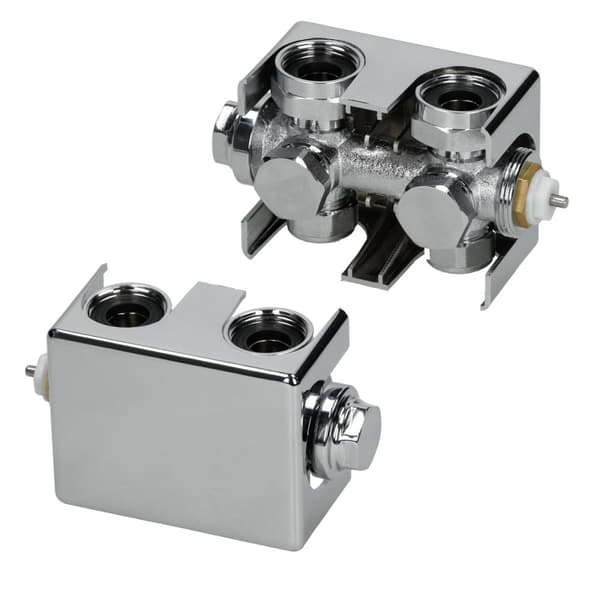

Multiblock två rörkoppling
Max. Driftstryck 10 bar
Max. Drifttemperatur 110 ° C
tillgängliga för raka och vinkel versioner
förinställbar ventilinsatsen inkl. nyckel
Färg: Krom

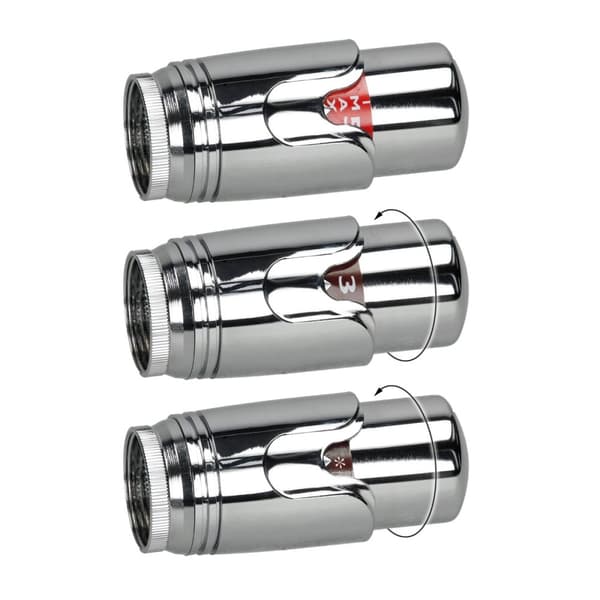

med anti-frys positionen
5 nivåer
för värmesystemet tvårörssystem
Anslutningsgänga för radiatorer 1/2 "fritt rörliga mutter
Röranslutning med utvändig gänga G 3/4 '' med kon för kompressionsadapter
justerbar för hydraulisk balansering
med vätskesensor (hydraulisk sensor)
Temperaturintervall: 0-30 ° C
med "0" position och frostskyddsmedel
Frostskydd vid 6 ° C
för radiatorer med tillopp och retur
