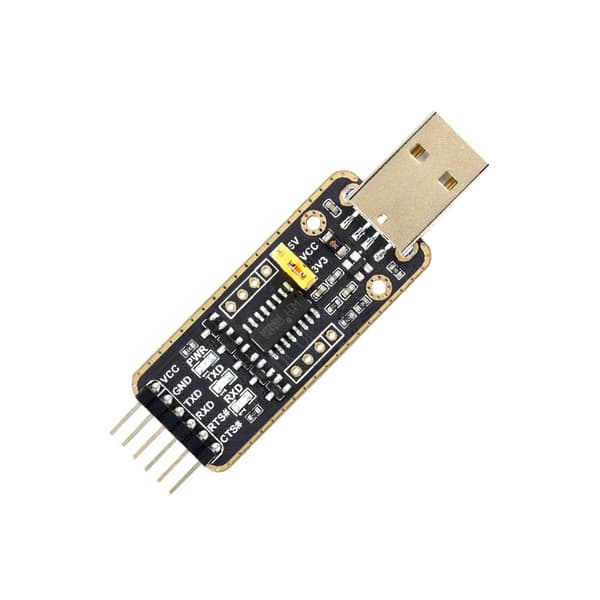

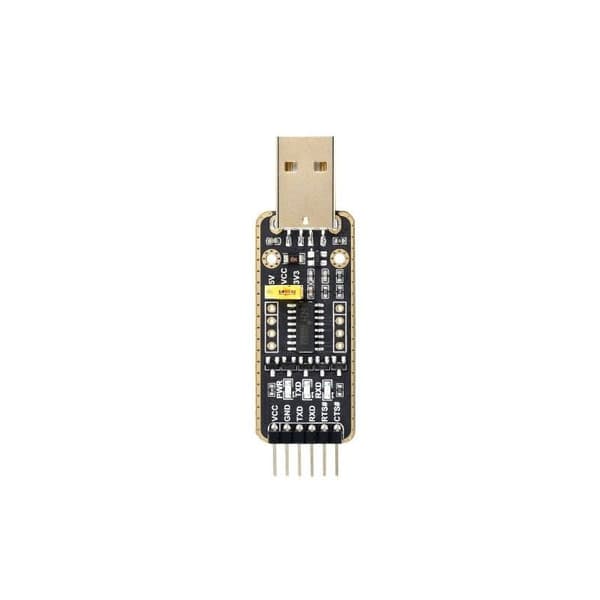

USB-UART-kommunikator med CH343G-chip

USB-UART TTL-omvandlare baserad på CH343G-chip. Utrustad med en rad säkerhetsfunktioner som garanterar stabil och säker kommunikation. Jämfört med CH340G stöder den högre datahastighet (upp till 6 Mbps) och fler seriella port-IO-nivåer (5V/3,3V/2,5V/1,8V)

Specifikation

• USB-enhetsgränssnitt: USB-A Enhetsgränssnitt: UART
• Kommunikationsområde: 50 bps ~ 6 Mbps
• Skydd: Återställningsbar säkring, ESD-skydd
• UART-gränssnittskontakt: 6-polig rätvinklig pinheader
• Stöder Mac, Linux, Android, Windows 7/8/8.1/10/11
• Inbyggd TTL-nivåbrytare 3,3 V och 5 V för att välja TTL-kommunikationsnivå

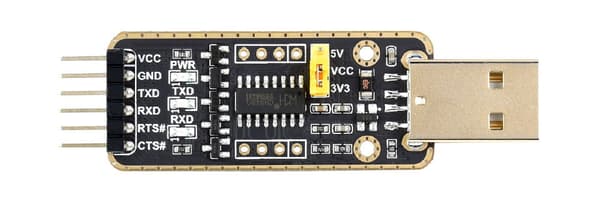

• Stiftdefinition:

VCC 5V eller 3,3V utgång för extern enhet (jumperkonfigurerbar)

(GND Jord
• TXD Ansluts till MCU.RXD
• RXD Ansluts till MCU.TXD
• RTS Ansluts till MCU.CTS
• CTS Ansluts till MCU.RTS

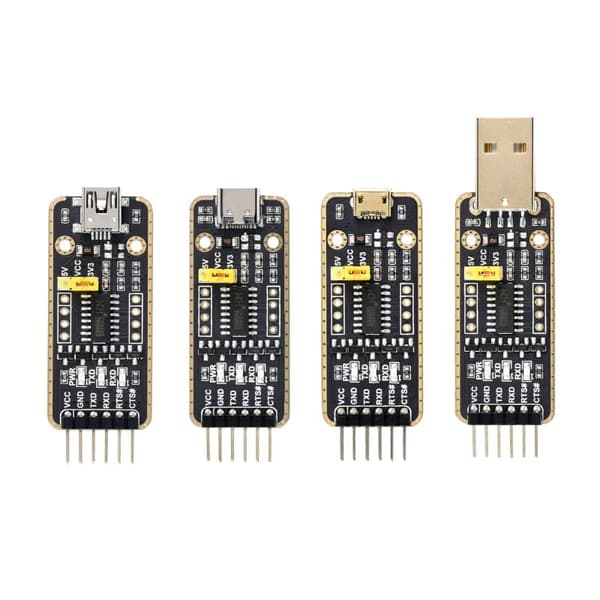

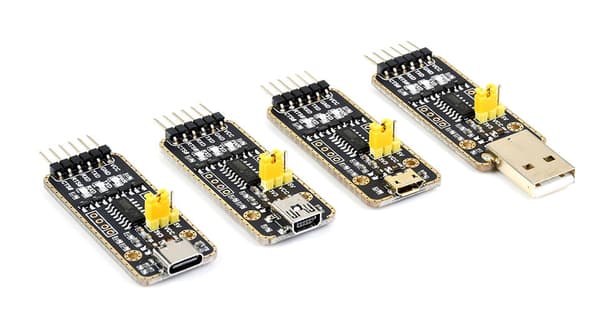

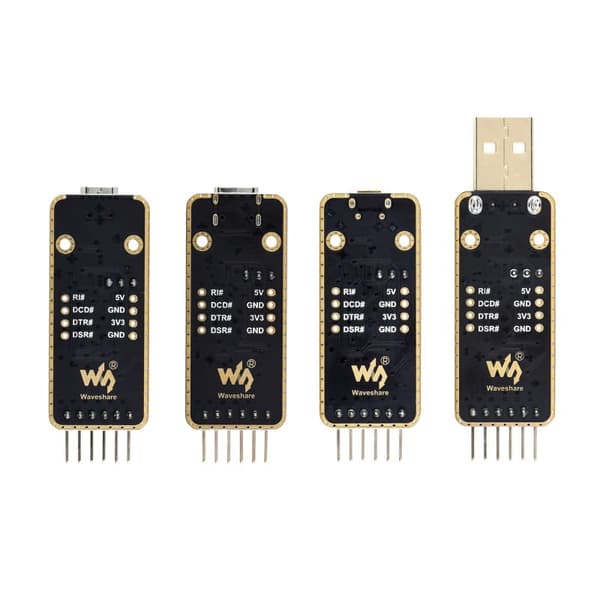

Omvandlare finns i många versioner!

• Mått:

• Satsen innehåller:
Anslutningskablar x 1

Wiki:
• CH343_USB_UART_Board
•
