Ethernet till UART-omvandlare för Raspberry Pi Pico, 10/100M

Stöder 2-kanalig Ethernet till UART datatransparent överföring

• Modulspecifikation:
• Arbetsspänning: 3,3V/5V
• Arbetsström: 140mA
TCP/UDP UART baudhastighet: 300bps ~ 921,6 kbps
• UART TTL-nivå: 3,3V/5V Lagringstemperatur: -55℃ ~ 125℃
Arbetstemperatur: -40℃ ~ 85℃
• Mått 74,50 × 21,00 mm
Inbyggda Ethernet MAC- och PHY-lager
• Dubbelriktad transparent dataöverföring mellan UART och Ethernet
10/100M, fullduplex/halvduplex auto-negotiation Ethernet-gränssnitt, kompatibelt med 802.3-standarden
• Auto-MDI/MDIX, auto-detektering och växling av kabeltyp
Stöder automatiskt erhållen IP-adress och DNS-domänåtkomst via DHCP
• Konfigurera nätverksparametrar som chipdriftsläge, port, IP, via värddatorprogramvara eller UART-kommando
Fyra arbetslägen: TCP-KLIENT, TCP-SERVER, UDP-KLIENT, UDP-SERVER
• 2-CH UART samtidig drift, oberoende transparent överföring för varje kanal
Fullduplex- eller halvduplex UART-kommunikation, stöder RS485 RX/TX automatisk växling
• Stöder programvara för virtuell seriell port (ingår)
Stöd för KEEPALIVE-mekanismen
• Inkluderar programmeringsresurser och instruktioner (exempel för Pico/Raspberry Pi/Arduino/STM32)

• Kompatibel med Raspberry Pi Pico:

Applikationsexempel:

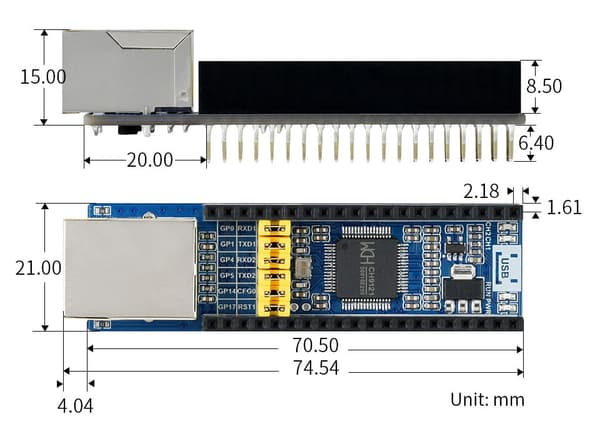

Mått:

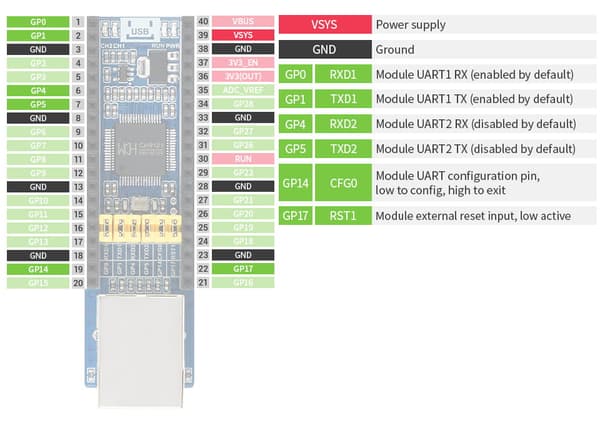

• (Pinbeskrivning:

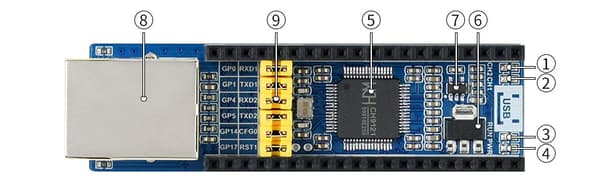

Modulstruktur:

UART-anslutningsindikator 2

UART-anslutningsindikator 1 CH9121 driftstatusindikator

Strömindikator

• CH9121 styrkrets AMS1117-3,3 V strömförsörjningsintegrerad krets
• RT9193-18 GB strömförsörjningsintegrerad krets Ethernet-kontakt
• Gränssnittspinkonfigurationsjumpers
•
  Satsen innehåller:




Pico-ETH-CH9121 x1

LCD-skärm och Raspberry Pi Pico ingår INTE i setet!

Wiki:

Pico-ETH-CH9121
