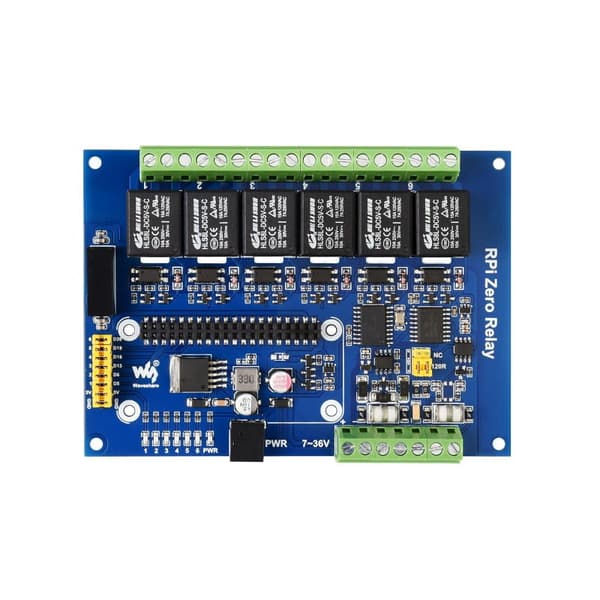

Industriell 6-kanalig RS485/CAN-relämodul för Raspberry Pi Zero

Modul med 6 reläer och RS485- och CAN-kommunikationsgränssnitt, allt kan styras av ett Raspberry Pi Zero-kort eller ett annat med kompatibla GPIO-pinnar.

Modulspecifikation:

• Strömförsörjning: 7-36V
Antal kanaler: 6
Kommunikationsprotokoll: RS485, CAN
• Inbyggd optokopplarisolering
• Inkluderar programmeringsresurser och instruktioner
• Skyddande ABS-hölje

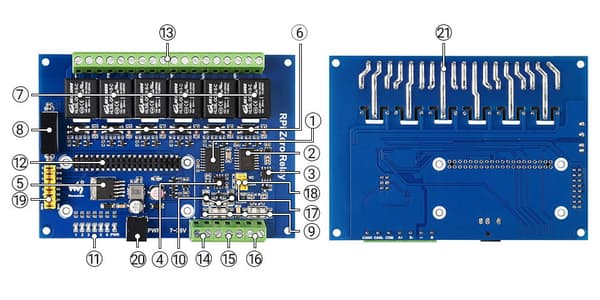

CAN-styrenhet MCP2515 Digital isolator SI8642ED-B-IS

SN65HVD230 CAN-sändtagare

SP3485EN RS485-sändtagare

• LM2596 spänningsregulator som ger en stabil 5V spänning Optokopplarisolering förhindrar störningar från en extern högspänningskrets ansluten till reläet
• 6-kanaliga reläer: 10A 250V AC eller 10A 30V DC (vardera) Strömförsörjningsisolering ger en stabil isolerad spänning, kräver ingen ytterligare strömförsörjning för den isolerade terminalen
• Återställningsbara säkringar TVS-dioder
• Strömförsörjningsrelä och indikatorer
• 40-polig GPIO-kontakt lämplig för Raspberry Pi Zero med fabrikslödd stifthuvud Reläskruvplintar för anslutning till användarenheter

Skruvplintar för strömförsörjning

RS485-bussgränssnitt

CAN-bussgränssnitt RS485 120Ω termineringsmotståndsbrytare CAN 120Ω termineringsmotståndsbrytare Reläkontrollstift Externt strömförsörjningsuttag

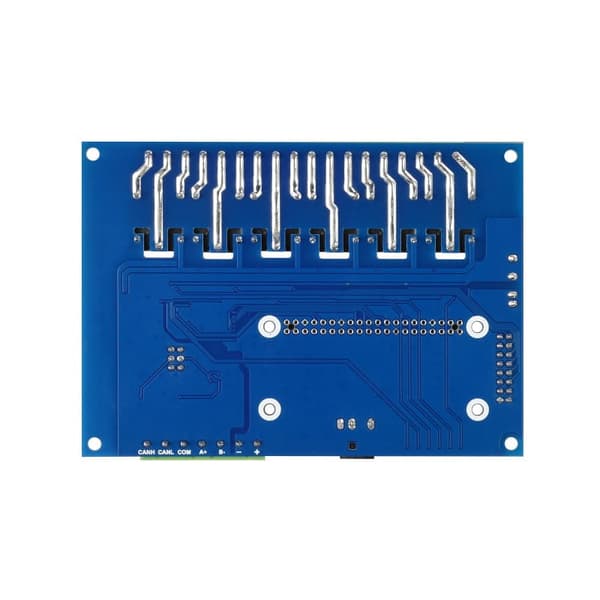

Täta banor möjliggör användning av högströmsenheter

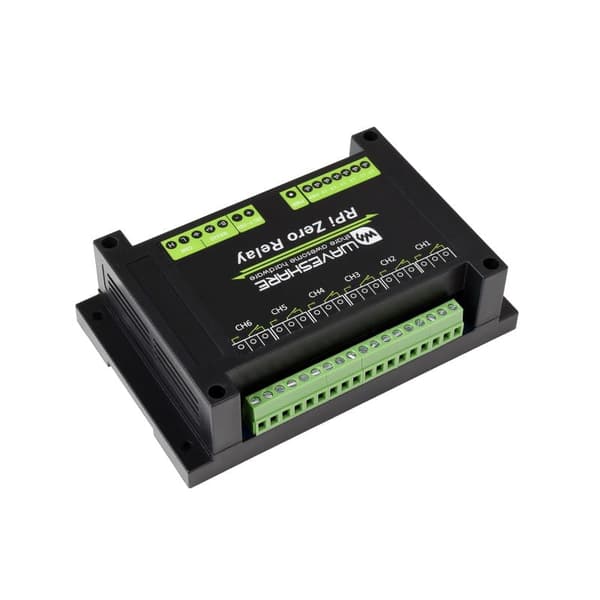

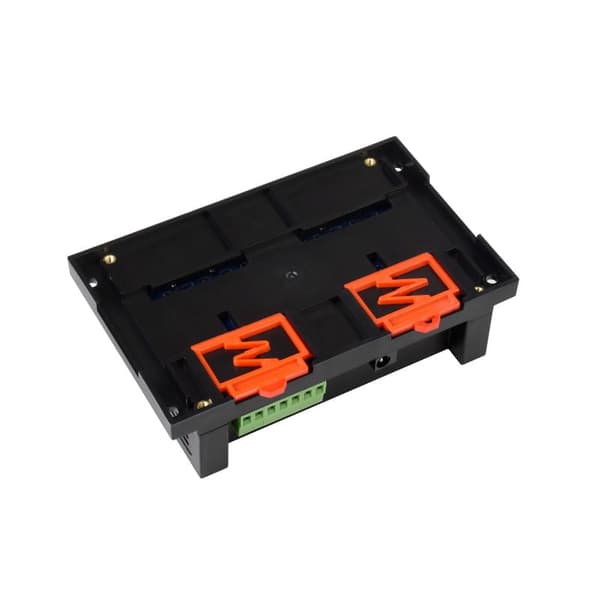

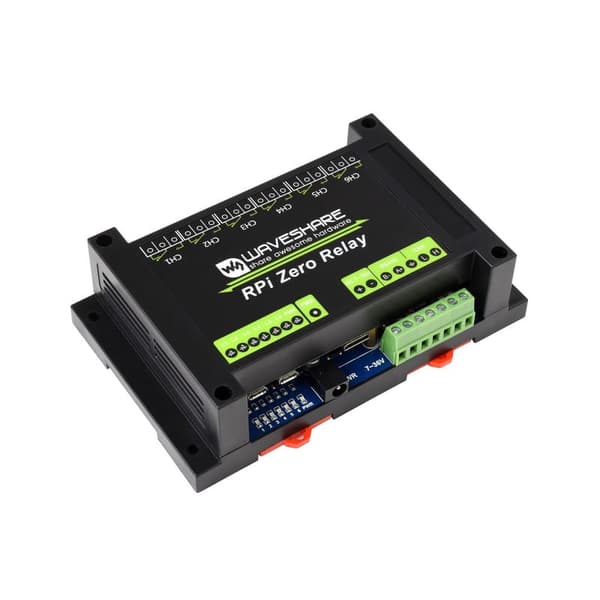

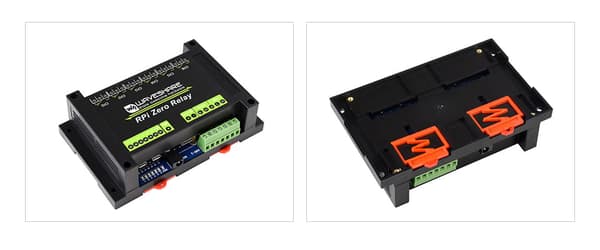

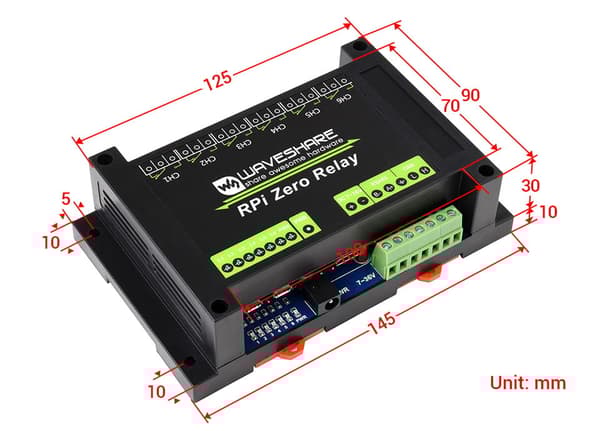

Skyddande ABS-hölje med skenemonteringsfäste, enkel att installera, säker att använda

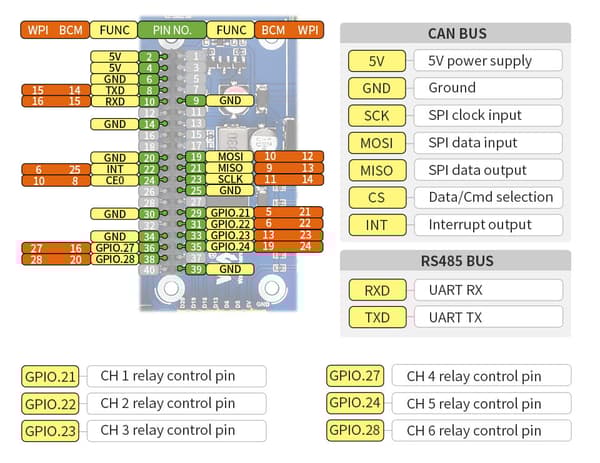

Pindefinition:

• Satsen innehåller:
Skyddande ABS-hölje (topp och botten) x1
Skruvmejsel x1
•
  Skruvsats x1




Raspberry Pi som visas på bilderna ingår INTE!

Wiki:

RPi_Zero_Relay
