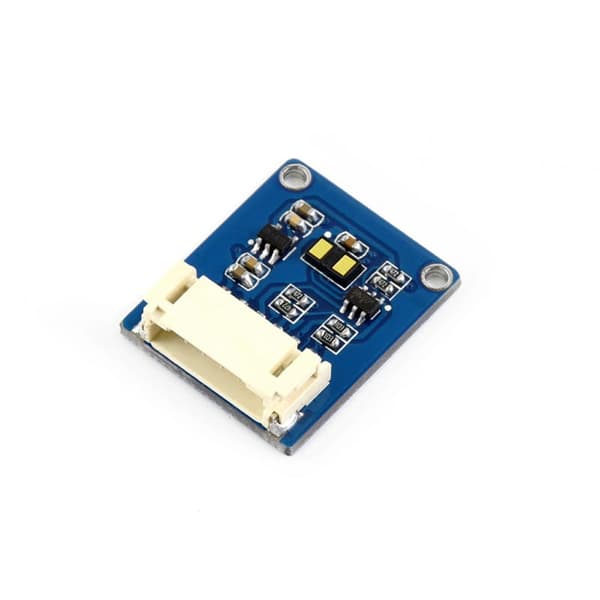

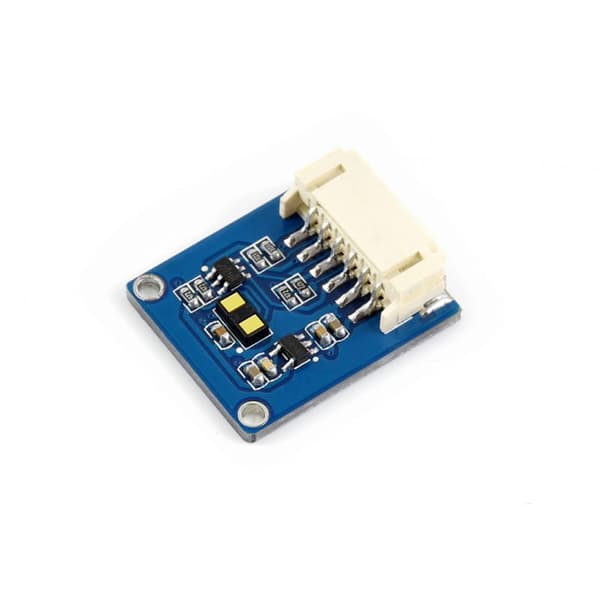

Modul med VL53L1X avståndssensor, med ToF-teknik (Time-of-Flight), sensorns mätområde 4 m. Vi läser data från sensorn med hjälp av I2C-bussen.

VL53L1X ToF-sensor tillverkad av ST, som inkluderar den patenterade tredje generationens FlightSense-teknik. Jämfört med andra generationens sensorer har VL53L1X ökat ToF-räckvidden till 4 m och antalet mätningar från 50 Hz.

Till skillnad från konventionella avståndssensorer kan VL53L1X ge noggrann avståndsmätning oavsett målfärg och reflektivitet, vilket uppnår bättre anti-jamming-kapacitet.

VL53L1X sensorspecifikationer :

Mätområde: 40 ~ 4000 mm

• 1D-gestigenkänning
• Mätnoggrannhet: ±5 % Mäthastighet: 20 ms (kortdistansläge), 33 ms (medel-/långdistansläge)
• FoV-synvinkel: 27°
• Kommunikation: I2C Laservåglängd: 940 nm
• Matningsspänning\drift: 3,3\5 V DC
• Tillgängliga programvaruexempel för Raspberry Pi, Arduino, STM32
• Sensor på/av med en extra I/O-ledning
• INT-utgång
• Tillåten driftstemperatur: -20 ~ 80 °C
• Mått: 20 mm × 24 mm
• Möjliga tillämpningar av VL53L1X-sensorn:
• Robotik (mäter avståndet från ett hinder, spårar väggar)

Användardetektering (automatisk på-/avstängning av skärmar etc.)

1D-gestdetektering

Kameror (automatisk fokusering i mörk miljö)

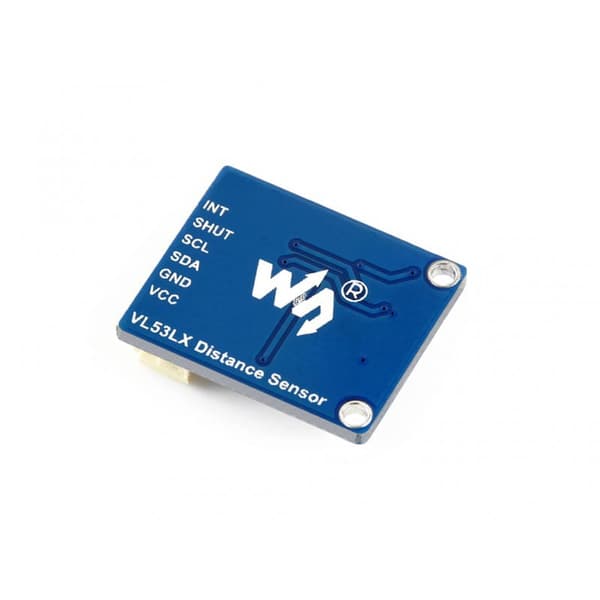

• Beskrivning av modulstift:
• VCC: 3,3V/5V Strömförsörjningsingång
• GND: strömförsörjningsjord
• SDA: I2C-datasignal

SCL: I2C-klocksignal

SHUT: sensoravstängning

INT: sensoravbrottsutgång

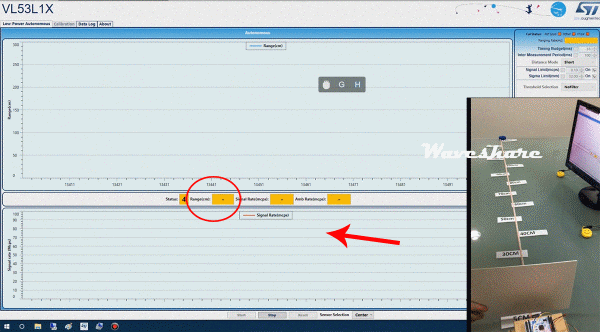

Exempel på funktion

• Mått

• VL53L1X_Avståndssensor

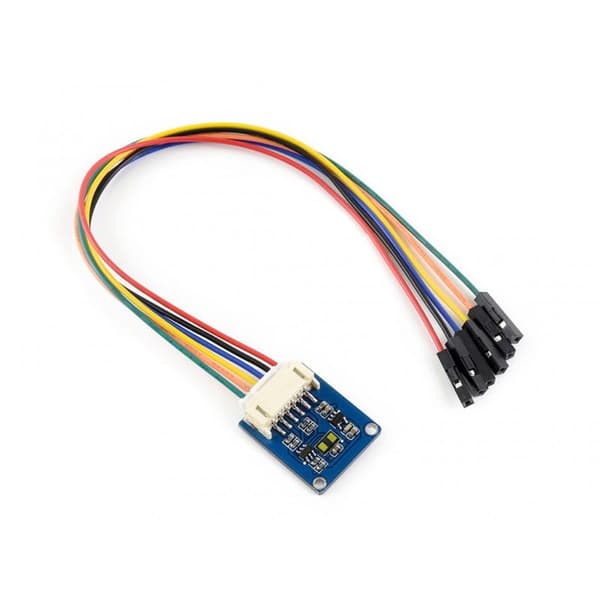

• Modul med sensor VL53L1X x 1
• Anslutningskablar PH2.0 6PIN-kabel 20cm x 1
