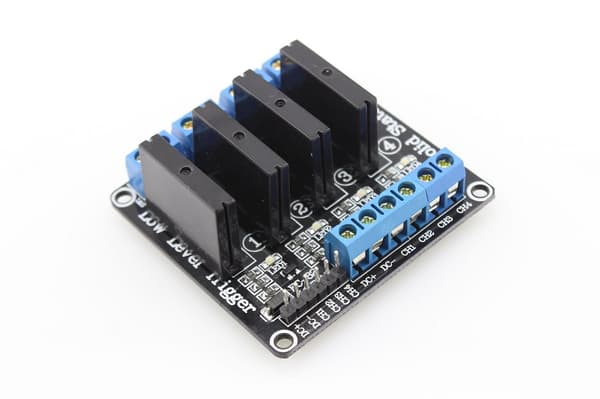

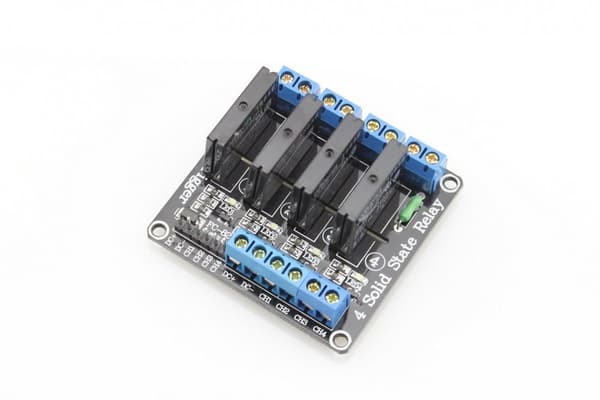

Modul med fyra solid-state-reläer: Solid State Relay (SSR) från Omron G3MB, möjliggör omkoppling av en maximal ström på 2A vid 240V AC.

Specifikation:

Modul ersätter triac + optokopplarpar

• har nollgenomgångsdetektering: nollgenomgång
• möjliggör omkoppling av växelspänning
har inga mekaniska delar
matningsspänning: 5V
• styrspänning: 0-1,5V (lågspänning)
• styrström: 2mA
Tillämpning:
byggnadsautomationssystem
eliminering av elektromagnetiska reläer
• Beskrivning av terminaler:

DC+

plus matningsspänning

DC-

matningsspänning jord

• CH1,CH2...
styringångar

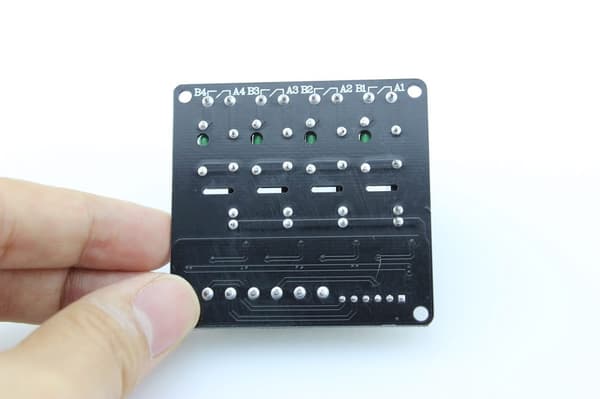

• B1 A1, B2 A2... "reläkontakter", om CH-ingången appliceras på lågt tillstånd kommer ström att flyta mellan dessa terminaler
Versioner finns också tillgängliga:

z 1 relä

med 2 reläer

med 8 reläer
