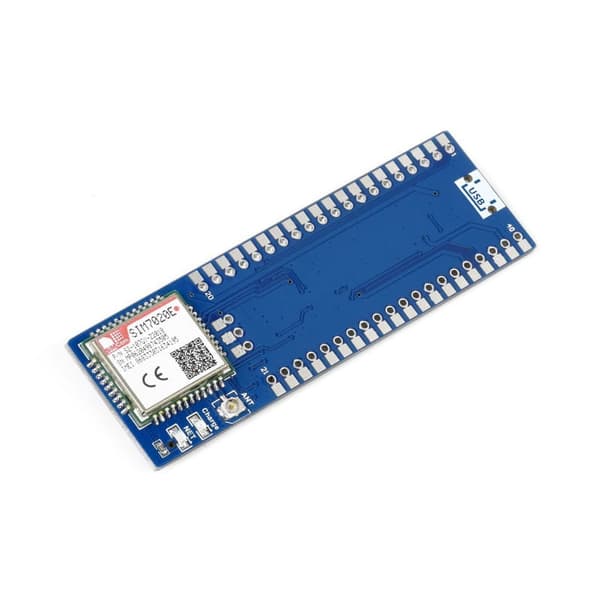

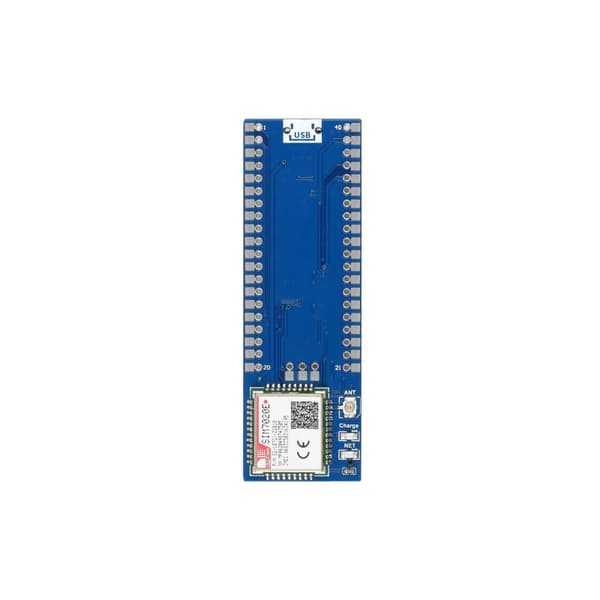

Pico-SIM7020E-NB-IoT NB-IoT-modul (NarrowBand-Internet of Things) designad för Raspberry Pi Pico. Den stöder flera NB-IoT-frekvensband, kan styras via seriella AT-kommandon och stöder kommunikationsprotokoll som HTTP/MQTT/LWM2M/COAP, etc.

På grund av sin låga latens, låga strömförbrukning, låga kostnad och breda täckning är den ett idealiskt val för IoT-applikationer som intelligenta instrument, spårning av tillgångar, fjärrövervakning, etc.

Grundläggande modulparametrar:

Standard Raspberry Pi Pico-kontakt, stöder Raspberry Pi Pico-seriekort

• Styrning via AT-kommandon
• Stöder flera kommunikationsprotokoll, stöder flera molnplattformar Integrerad 3,7V Li-po-batterikontakt och laddningskrets, möjliggör strömförsörjning från externt Li-po-batteri eller laddning av det
• 2x lysdioder för övervakning av modulens driftsstatus

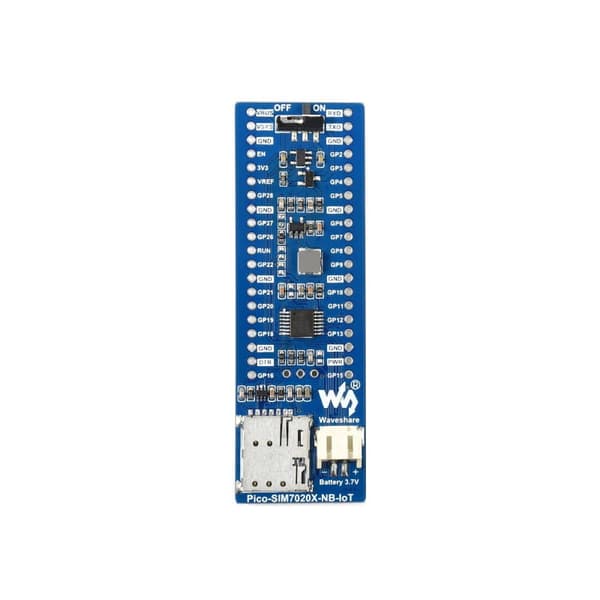

• Inbyggd Nano SIM-kortplats för ett specifikt NB-IoT-kort
• Exempel på drift i MicroPython
• Specifikation:
• Frekvensband: LTE-FDD: B1/B3/B5/B8/B20/B28
• Överföringshastighet: 26,15 kbps (DL) / 62,5 kbps (UL)
• Kommunikation: UART 300bps~921600bps (115200bps som standard)
• Protokoll: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP
• Regioner: Asien, Europa, Afrika, Australien

Matningsspänning: via Li-Po-batteri eller från Raspberry Pi Pico

Batterispänningar som stöds: 3,7V ~ 4,2V

Maximal tillåten spänning vid modulens ingångar: 3,3V

Strömförbrukning: Viloläge: 5,6mA, Viloläge: 0,4mA, PSM-läge: 3,4uA

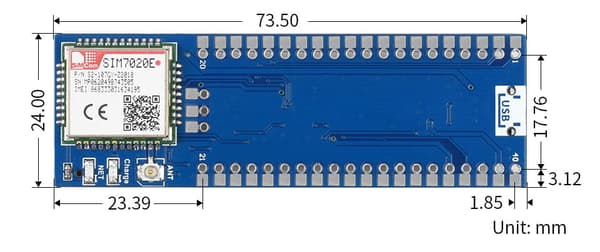

• Mått: 73,5 × 24,00mm

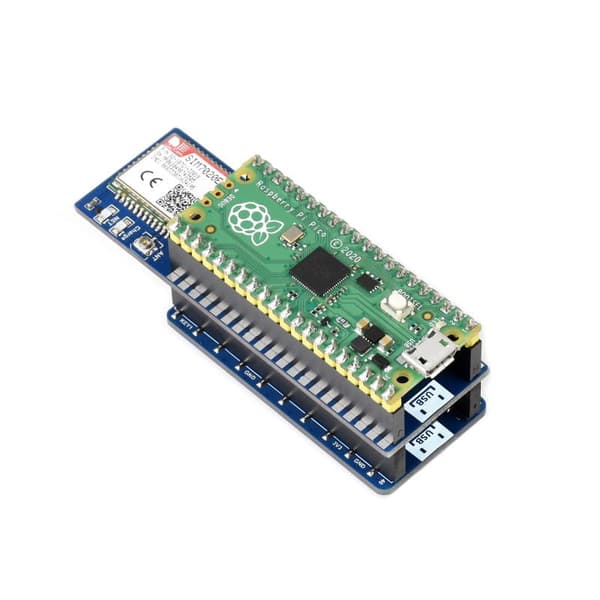

• Anslutningsmetod med Raspberry Pi Pico
• Pico kan vara lödd till modulen (SMD) eller ansluten från undersidan med guldstift.

Anslutning till andra moduler

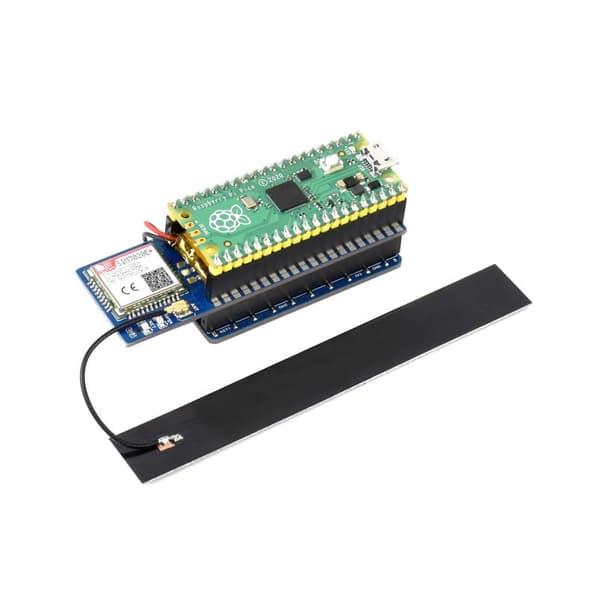

Exempel på applikation

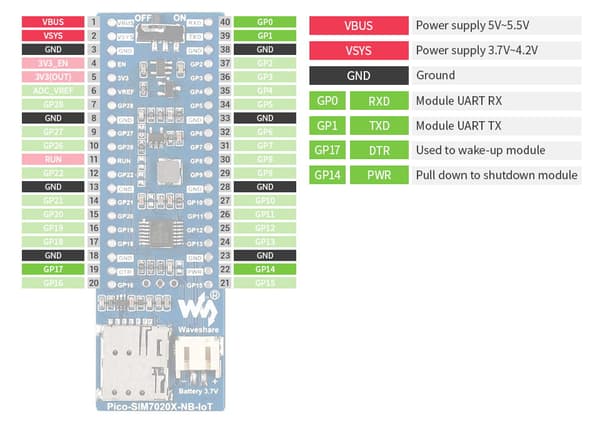

Beskrivning av stift

Satsen innehåller:

• Vikt: 0,006 kg
Pico-SIM7020E-NB-IoT x1
20-stifts honkontakt x2

40-stifts guldplugg × 1 Uppladdningsbart Li-Po 3,7V-batteri x1
