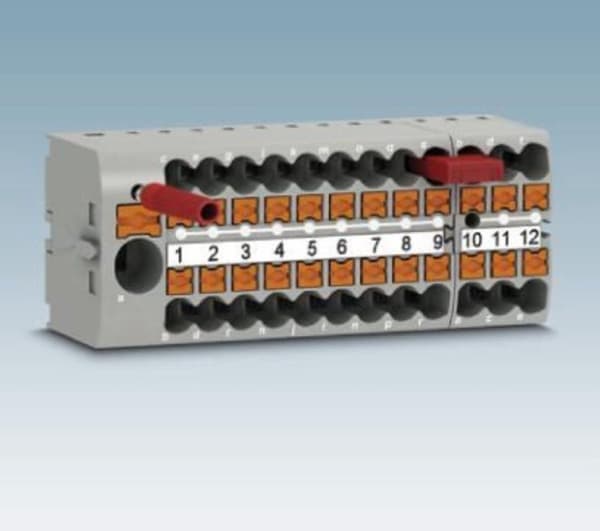

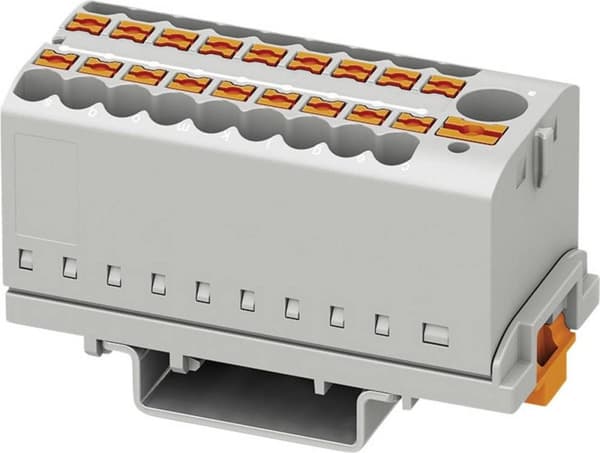

Phoenix PTFIX Fördelningsblock Block med vertikal inriktning och integrerad strömförsörjning.Blocken kan kopplas samman via ledaraxeln. För lämpliga insticksbryggor, se Tillbehör, märkspänning: 690 V, märkström: 24 A, anslutningsmetod: Insticksanslutning, Insticksanslutning, antal anslutningar: 19, tvärsnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, bredd: 28,6 mm, färg: grå, monteringsteknik: NS 35/7,5, NS 35/15 Mått bredd 28,6 mm längd 58,1 mm höjd NS 35/7 532,4 mm höjd NS 1530,4 mm Anslutningsmetod Anslutningsmetod Push-4 mm i anslutningslist längd 8 mm ... 10 mm anslutning enligt standard IEC 60947-7-1min. ledartvärsnitt massiv 0,14 mm² max. ledartvärsnitt fast4 mm²min. ledartvärsnitt AWG26max. ledartvärsnitt AWG12min. ledartvärsnitt flexibel0,14 mm²max. ledartvärsnitt flexibel2,5 mm²min. flexibel ledartvärsnitt AWG26Max. flexibel ledartvärsnitt i AWG14min. ledartvärsnitt flexibel med hylsa utan plasthylsa0,14 mm²max. ledartvärsnitt flexibel med hylsa utan plasthylsa2,5 mm²min. ledartvärsnitt flexibel med hylsa med plasthylsa0,14 mm²max. ledartvärsnitt flexibel med hylsa med plasthylsa2,5 mm² anslutningstvärsnitt direkt pluggbar0,34 mm² 4 mm² 24 12min. ledartvärsnitt solid0,34 mm²max. ledartvärsnitt fast4 mm²min. ledartvärsnitt flexibel med hylsa utan plasthylsa0,34 mm²max. ledartvärsnitt flexibel med hylsa utan plasthylsa2,5 mm²min. ledartvärsnitt flexibel med hylsa med plasthylsa0,34 mm²max. ledartvärsnitt flexibel med hylsa med plasthylsa2,5 mm² teststiftA3Anslutning strömförsörjningsnivåAnslutningsmetod Push-in anslutningslist längd 10 mm ... 12 mm anslutning enligt standard IEC 60947-7-1min. ledartvärsnitt massiv 0,5 mm² max. ledartvärsnitt fast10 mm²min. ledartvärsnitt AWG20max. ledartvärsnitt AWG8min. ledartvärsnitt flexibel0,5 mm²max. ledartvärsnitt flexibel10 mm²min. flexibel ledartvärsnitt AWG20Max. flexibel ledartvärsnitt i AWG10min. ledartvärsnitt flexibel med hylsa utan plasthylsa0,5 mm²max. ledartvärsnitt flexibel med hylsa utan plasthylsa6 mm²min. ledartvärsnitt flexibel med hylsa med plasthylsa0,5 mm²max. ledartvärsnitt flexibel med hylsa med plasthylsa6 mm²2 ledare med samma minsta tvärsnitt flexibel med TWIN-hylsa med plasthylsa0,5 mm²2 ledare med samma max. tvärsnitt flexibel med TWIN-hylsa med plasthylsa1,5 mm²
