300 och S 310 effektbrytare i TX3-serien skyddar den elektriska installationen mot effekterna av kortslutning och överbelastning. Den nedre låsmekanismen och terminalspärrarna gör installation och kabeldragning av enheten enkel och bekväm. En stor fördel med TX3-seriens utrustning är dess samarbete med hjälputrustningar som: hjälp- och signalkontakter, underspännings- och shuntutlösare, fjärrstyrningar och annat.
S 300 TX3 effektbrytare
Kortslutningskapacitet: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).
Tillgängliga tid-strömkarakteristiker: B, C och D.
Tillverkad för märkströmmar från 0,5 till 63 A.
Versioner:

•enpolig (S 301 TX3),
•bipolig (S 302 TX3),
•trepolig (S 303 TX3),
•fyrpolig (S 304 TX3).
S 310 TX3 dvärgbrytare
Kortslutningsbrytningskapacitet: 10000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2).
Tillgängliga tid-strömkarakteristiker: B och C.
Tillverkad för märkströmmar från 0,5 till 63 A.
Versioner:

•enpolig (S 311 TX3),
•bipolig (S 312 TX3),
•trepolig (S 313 TX3),
•fyrpolig (S 314 TX3).

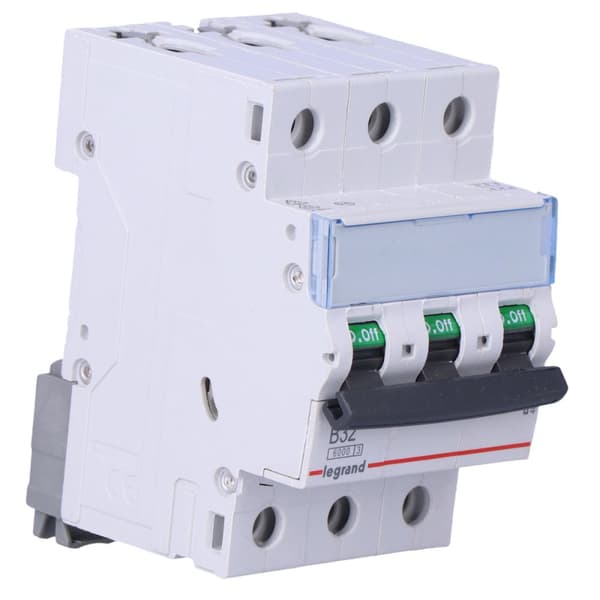

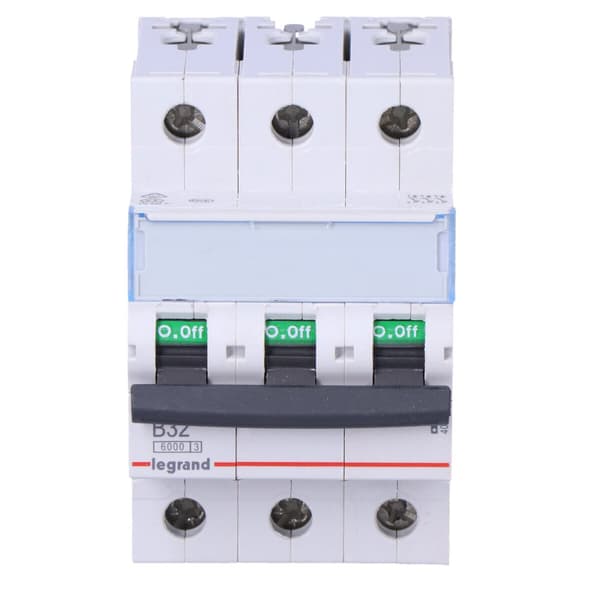

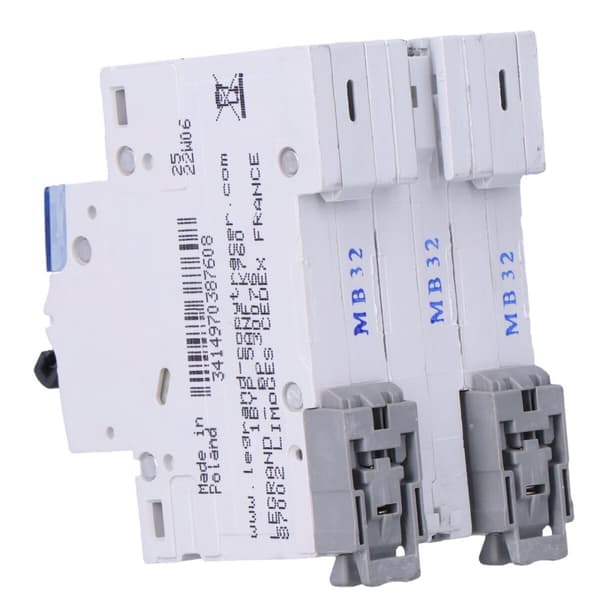

Säkringar S 300-serien, trepoliga S 303
Märkspänning: 400 V AC
Skyddsklass:
Montering: TH35-skena
Färg: grå RAL 7035
Märkström: 32 A
Karakteristik: B
Kortslutningsbrytningsförmåga: 6 kA
Maximal spänning: 440 V AC
Mekanisk livslängd: 20000 manöver
Nominell frekvens: 50 till 60 Hz
Antal poler: 3
Isolationsspänning: 500 V
Elektrisk livslängd: 4000 manöver
Minsta spänning: 12 V AC
