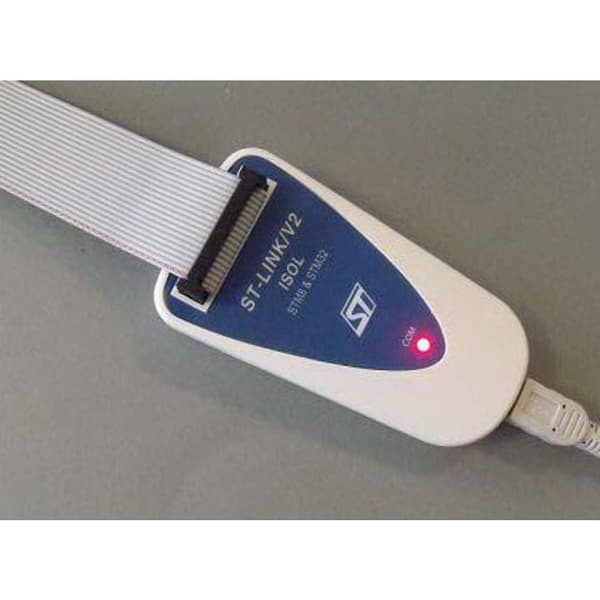

STMicroelectronics ST-LINK/V2-ISOL Framkallningsboard 1 st

St-LINK/V2 är en in-Circuit-felsökare och programmerare för mikrokontrollerfamiljerna STM8 och STM32. Single-Wire-Interface-modulen (SWIM) och JTAG/Serial-Wire-Debubugging (SWD)-gränssnittet används för kommunikation med en valfri STM8- eller STM32-mikrocontroller på ett applikationskretskort.ST-LINK/V2 har samma funktioner som ST-LINK/V2, men har dessutom digital isolering mellan datorn och mål-applikationskretskortet. STM8-applikationerna använder USB-fullhastighetsgränssnitt för kommunikation med STMicroelectronics programvara ST Visual Development (STVD) eller ST Visual program (STVP). Utvecklingskit-funktioner: 5-V-strömförsörjning via en USB-anslutning USB 2.0 Full Speed-kompatibelt gränssnitt USB Standard A till Mini B-kabel SWIM-gränssnitt1,65 V till 5,5 V arbetsspänning för SWIM-gränssnittet som stöder SWIM-lågspeed- och höghastighetslägen stöder SWIM-programmeringshastighet: 9,7 kbyte/s i low-speed- och 12,8 kbyte/s i High-speed-modemkabel för anslutning till programmet via en vertikal ERNI-standardkontakt (referens: 284697 eller 214017) eller en horisontell kontakt (referens: 214012) SWIM-kabel för anslutning till programmet via en stiftlist eller en kontakt med 2,54 mm raster JTAG/SWD-specifik norm 1,65 V till 3,6 V programspänning till JTAG/SWD-gränssnittet och 5 V-tolerant standardJTAG-kabel för anslutning till en standard-JTAG-kontakt med 20 stift och 2,54 mm rasterJTAGstöder SWD- och SWV-kommunikation (Serial Wire Viewer) Den har stöd för direkt firmware-uppdateringsfunktion (DFU) Status-LED som blinkar när du kommunicerar med datorn Drifttemperatur 0 till 50 °C 2500 VRMS hög isolationsspänning (endast ST-LINK/V2-ISOL) OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Features

Highlights

leveransomfattning

OBS!

• Levereras utan Operativsystem. Illustration similar.
