TinkerForge 111 HAT-Modul Lämplig för (enkorstdator) TinkerForge 1 st

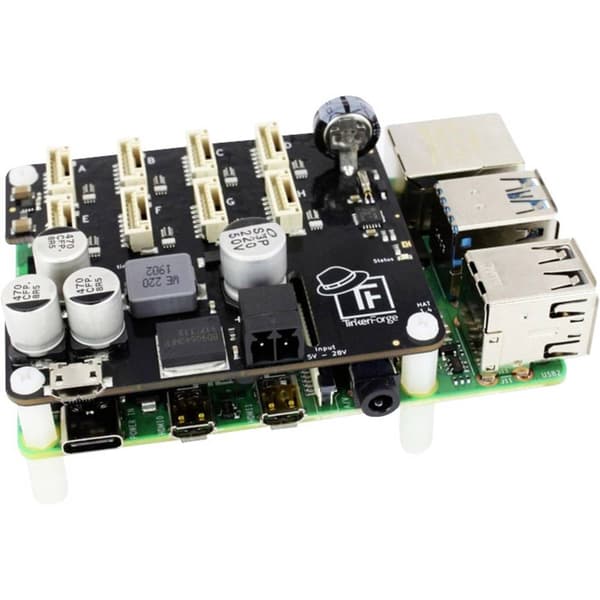

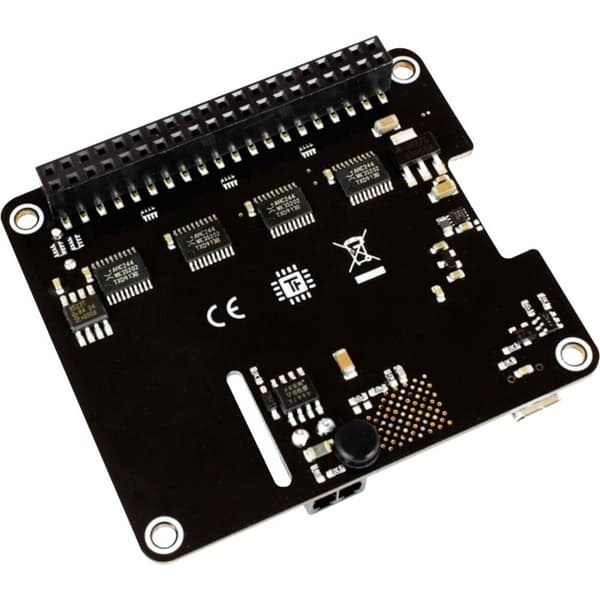

HAR Brick är en Raspberry Pi OCH HAR standard-HAR-formfaktor. Brick är anpassad för HAT-specifikation och fungerar automatiskt och utan ändringar med Raspbian.

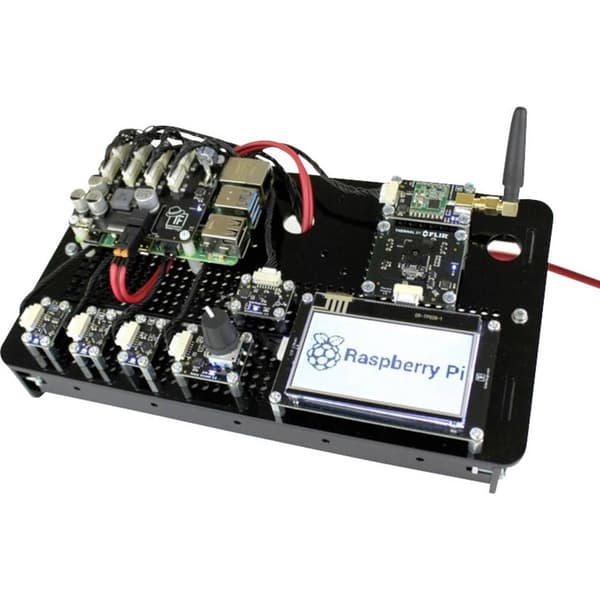

Med har Brick kan upp till åtta Bricklets anslutas till en Raspberry Pi.

HAR Brick har 7-pol-Bricklet-anslutningar. Via en 7-pol- - 7-pol-kabel kan Bricklets anslutas till Brick. Endast Bricklets stöds, som har en 7-stiftskontakt.

Raspberry Pi kan via HAR Brick drivas med en extern 5V-28V DC strömförsörjning. Den inbyggda strömförsörjningen ger stabil 5V för Raspberry Pi även vid hög belastning. På så sätt kan även anslutna Bricklets och anslutna USB-enheter strömförsörjas. DET HAR Brick ger då en lite högre spänning på 5,3V.

Alternativt kan Brick och Raspberry Pi även försörjas via micro-USB. I detta fall måste man dock se till att strömförsörjningen ger stabil 5V. Detta är till exempel möjligt med den officiella Raspberry Pi universalnätenheten. USB/DC matningsspänning mäts FRÅN HAT och är tillgängliga via API.

HAR Brick har en Real-Time-Clock med batteribackup som är direkt ansluten till Raspberry Pi. Med denna kan Raspberry Pi stängas av under en angiven tid. På så sätt kan Raspberry Pi även användas i batteridrivna program, till exempel i ett program, där sensordata varje timme skickas till molnet.

Med denna HAR Brick kan en watchdog implementeras, som startar Raspberry Pi när den hänger upp eller håller fast det egna programmet.

HAR Brick är elektroniskt kompatibel med Raspberry Pis 2B, 3B, 3B+, 4B, Zero och Zero W. fästhål är kompatibel med Raspberry Pi 2/3/4. Dessutom erbjuder vi med Zero Brick en mindre version, vars monteringshål är kompatibla för Raspberry Pi Zero.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Features

• Strömförbrukning: 100 mW (20 mA vid 5V) Bricklet-anslutning: 8 DC ingångsspänningsområde: 5-28V DC utgång: 5,3V, max. 4A strömförbrukning i sleepläge (≤ 1.4)*: 70mW (14 mA vid 5V) + 1,5 mW när Sleep-LED är aktiv

Highlights

• Raspberry Pi HAR standard-HAT-formfaktor
• Åtta anslutningar för Bricklets
• Inbyggd 5,3V strömförsörjning (5V-28V-ingång, upp till 4 A)

leveransomfattning

• null

OBS!

• * detta värde är för HAR Brick i maskinvaruversion 1.4 eller mindre Illustration similar.
