TinkerForge 2114 I/O-modul Lämplig för (enkorstdator) TinkerForge 1 st

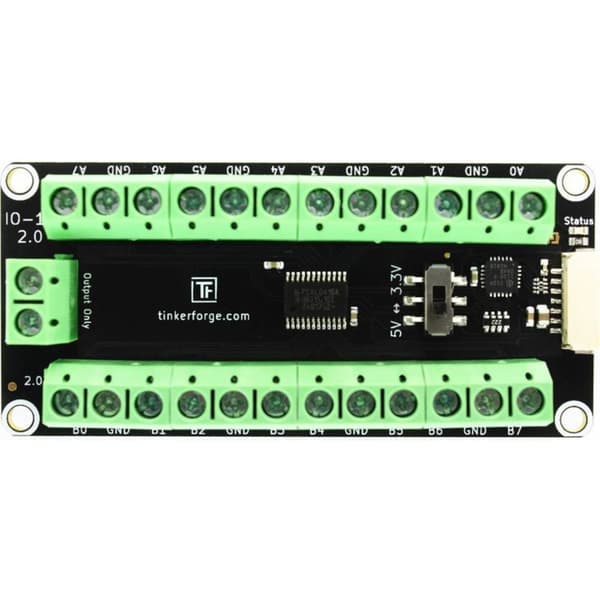

Med IO-16 Bricklet 2.0 Bricks kan externa digitala in- och utgångar (i/OS) byggas ut. Bricklet har 2x 8 I / O-stift kan konfigureras som ingångar eller utgångar oberoende av varandra. Varje ingång kan dessutom konfigureras som en pull-up-eller som avbrottskälla. I / O-spänning kan manuellt kopplas om mellan 3,3 V och 5 V *. I/O-kanalerna är styrda via skruvklämmor med ytterligare GND-anslutningar till utsidan. En extra skruvklämma leder den valda spänningen utåt. I typiska applikationer kan strömbrytare, knappar och LED:er anslutas. Bricklet har ingen galvanisk separering till Tinkerforge-systemet. Det betyder att det finns en direkt elektrisk anslutning mellan Bricklets anslutningsklämmor och övriga system. Om detta i respektive användning leder till oönskade anslutningar, jordslingor eller kortslutningar, rekommenderas användning tillsammans med en isolator Bricklet. IO-16 Bricklet 2.0 har en 7 pol Bricklet kontakt och ansluts med en 7p-10p Bricklet kabel med en Brick. OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Features

• I/O-kanaler: 16 strömförbrukning: 36mW (7,2mA vid 5V) i/O spänning: Omkopplingsbar mellan 3,3 V och 5 V* maximal utgångsström (high): 10 mA (per kanal) maximal utgångsström (low): 25 mA (per kanal) med 160 mA absolut maximum (per port) Maximala API-samtal**: set-port (1kHz), Get-port ( 0,25kHz), callbacks (1kHz)

Highlights

• 16 Digitala in- och utgångar
• Omkopplingsbar Logisk spänning 3,3 V eller 5V
• Konfigurerbar Pull-Ups och avbrott

leveransomfattning

• null

OBS!

• Maximal spänning beror på matningsspänningen från Bricks. Om detta drivs via USB, kan det vara att 5V inte kan nås. Anledningen till detta spänningsfall på 0,5 V är skyddsdioder på bricks. När 5V utgångsspänning behövs kan stacken utökas med en extra strömförsörjning, som Step-Down Power Supply.

  ** beroende på system (operativsystem, CPU etc.) Illustration similar.
