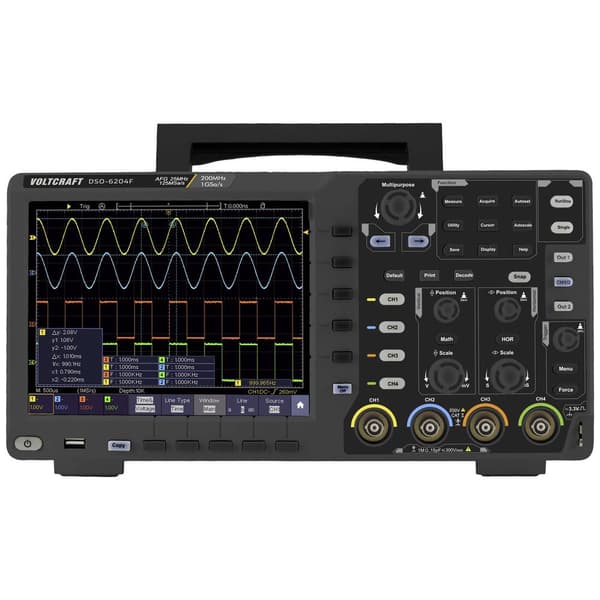

VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10000 kpts 8 Bit Digital lagring (DSO), Funktionsgen

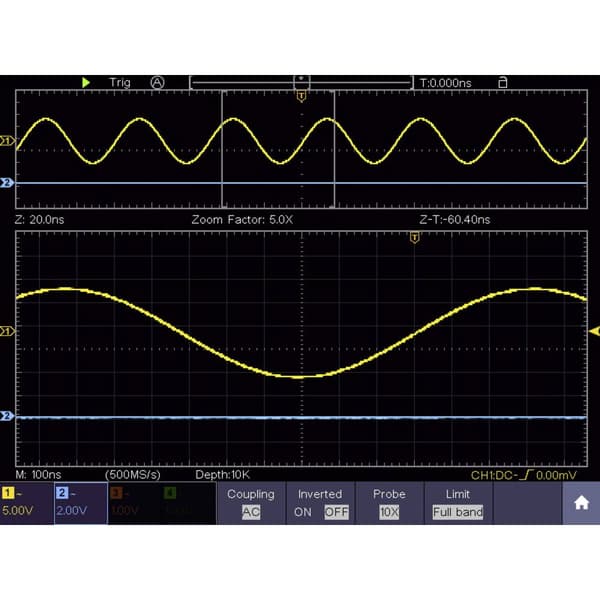

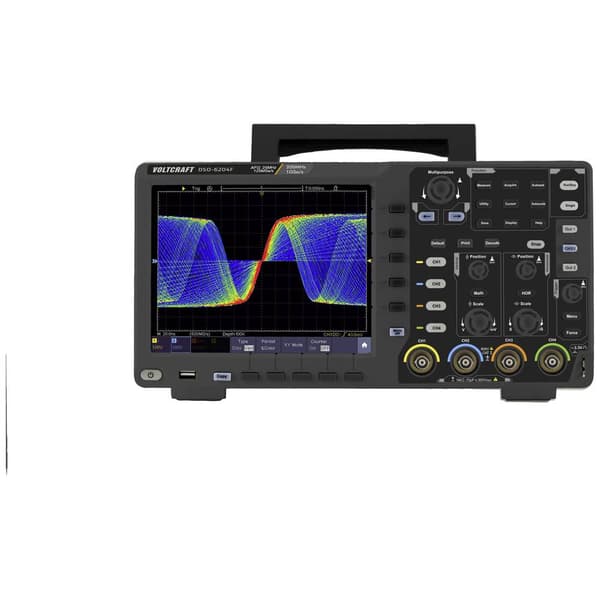

Det digitala oscilloskopet med minne DSO-6204F är väl lämpat för mätningar i laboratorier, i utvecklingsavdelningar eller för underhållsuppgifter. Inställningar görs som vanligt med knapparna eller direkt på skärmen. Flytta och zooma är så intuitivt som på en smartphone eller surfplatta. Färgtemperatur vy Vid frekvenser som ändrar sig visas återkommande vågformer enligt hur ofta de förekommer i regnbågsfärger. Bussavkodning SPI-, I²C-, RS232- och CAN-buss-signaler kan avkodas. Avkodade värden kan visas i formaten binärt, decimal, hex eller i ASCII och avskrivs i händelsetabeller. Värden för avkodade CAN-bus-signaler visas i färg. Data, data length code och Ftame-information kan på så sätt lättare skiljas från varandra. CAN-Bus kontrollsummor växlar även färg vid fel. Dokumentera och vidarebearbeta data Alla mätresultat och bildskärmsinnehåll kan överföras via USB, nätverk eller wlan till en dator och sparas i dokumentationssyfte. Vid lagring på USB-minne kan filnamnet bekvämt anges på pekskärmen. Funktionsgenerator med touch-manövrering 25 MHz-funktionsgeneratorn kan manövreras med touchpanelen eller med traditionella knappar. Sinus-, fyrkant-, ramp- och pulsformer kan kallas fram. Ytterligare 46 arbiträra vågformer, inkl. exponentiell, sinus-funktion, trappor och brus, är fördefinierade. Egna arbiträra former kan sparas. Klonfunktion Vågformer på oscilloskop-ingången kan klonas på funktionsgeneratorn. Valet av den klonade delen sker enkelt via pekskärmen. Förberedd för batteridrift Med tillvalet Li-jon-batteri utökas användningsområdet avsevärt. Oscilloskopet med batteri som tillval är intuitivt att använda även på resor och tillåter 3 timmars kontinuerlig användning utan ytterligare strömförsörjning. Batteridrift är dessutom till hjälp i laboratorier när nätpotential behöver koppla bort.

Features

• USB utgång PictBridge-kompatibel
• DDS arbiträr funktionsgenerator

Highlights

• 200 MHz Bandbredd
• 20,32 cm 800 x 600 pixel multitouch-skärm (zooma som på mobiltelefonen)

leveransomfattning

• Digitalt minnesoscilloskop, 4 mäthuvuden, Justering av mäthuvud, Nätenhet, USB-kabel, BNC-kabel (1m), CD med mjukvara och fullständiga instruktioner på engelska, Snabbguide
