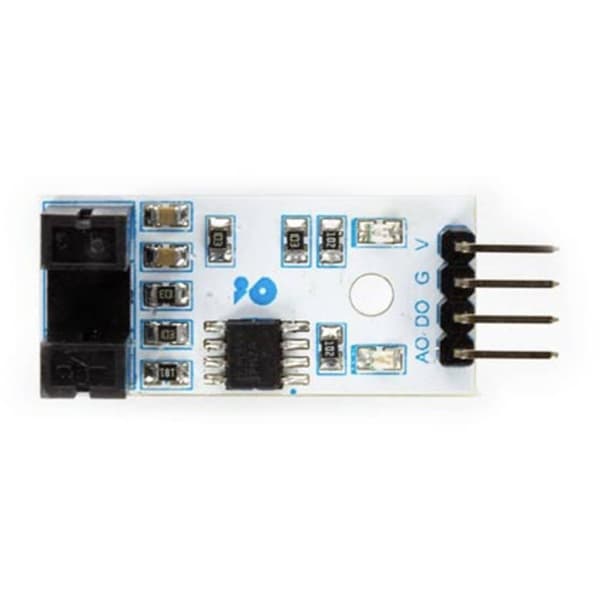

Whadda WPSE347 Accelerationssensor Utvecklingskort 1 st

WPSE347 är en LM393-hastighetssensormodul som ofta används för registrering av motorvarvtal, impulsräkning, positionsstyrning osv. Sensorn är mycket enkel att använda: För att mäta en motors varvtal, ser du till att motorn har en hålskiva med hål. Varje hål ska vara jämnt fördelat på rutan. Varje gång sensorn ser ett hål, skapar den en digital impuls på D0-stiftet. Denna impuls går från 0 V till 5 V och är en digital TTL-signal. Om du registrerar denna impuls på ett utvecklingskretskort och beräknar tiden mellan de två impulserna, kan du bestämma varvtalet (tid mellan impulserna X 60) / antalet hål. Om du till exempel har ett hål på plattan och tiden mellan två impulser är 3 sekunder, har du ett varvtal på 3 * 60 = 180 varv/min. Om du har 2 hål i rutan, har du ett varvtal på (3 * 60/2) = 90 varv/min. Egenskaper: 4-polig kontakt: Analogutgång, digitalutgång, jord, VCC LED-driftindikering LED-visning av utgångspuls vid D0 specifikationer driftspänning: 3,3 till 5 VDC spårbredd: 5 mm vikt: 8 g mått: 32 x 14 x 7 mm (1,26 x 0,55 x 0,27 tum) OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
