Produktbeskrivning:

1: Stöd för puls (5V eller 24V pulssignal), analog (0-10V), Modbus RS485-styrning.

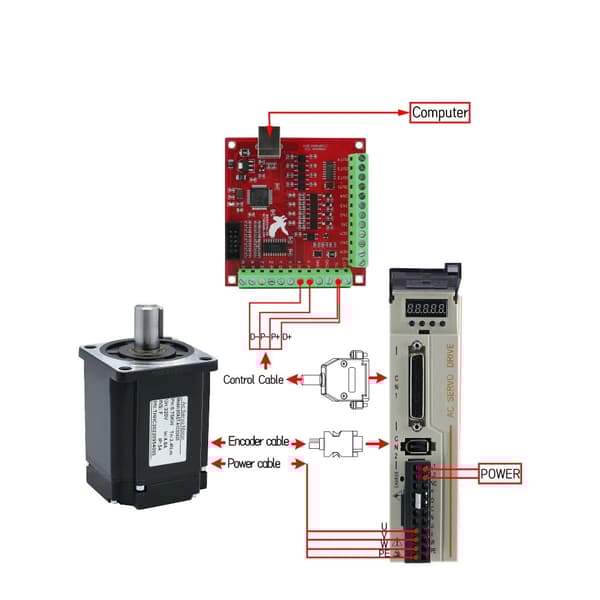

2: Stöd för CNC- och PLC-system.

3: Om du vill ansluta en 24V pulssignal måste två 2K 1/4W motstånd seriekopplas mellan P+ och D+, annars kommer drivenheten att brinna ut.

4: Motorn med broms behöver anslutas till en extern 24V strömförsörjning och relä.

5: Inställningar för påslagning:

- Ändra P-036 till 1 (bakåtgående riktning) 0 (framåtgående riktning) motorriktningsomvandlingsparameter

-Ändra P-098 till 1 (Intern aktivering) 0 (Extern aktivering)

- Ju större den elektroniska utväxlingsparametern P-029 är, desto högre hastighet

-Tryck och håll ner bekräftelseknappen på E-SEF, så visas DONE för att indikera att sparandet lyckats. Efter att alla parametrar är inställda, stäng av strömmen och starta om den.


Utvärderingsparametrar:

Nominell effekt (W): 1000

Märkspänning (V): 220

Rotorpolpar (P): 5

Nominellt vridmoment (Nm): 3,8

Momentant maximalt vridmoment (Nm): 11,4

Nominellt varvtal/maxvarvtal (rpm): 2500/3000

Märkström (A): 4,8 +/- 10%

Momentan maximal ström (A): 14,4 +/- 10 %

Momentkoefficient (Nm/A): 0,93 +/- 10 %

Motelektromotorisk kraftkoefficient (X10 V/rpm): 56 +/- 10 %

Motstånd (Omega): 3 +/- 10 % (20 °C)

Induktans (mH): 19 +/- 20 % (20 °C)

Tröghetsmoment (X10V/rpm): 2,4 [2,45] +/- 10%

Maximal radiell belastning (N): 392

Maximal axiell belastning (N): 147

Vikt (kg): 2,71 [3,36] +/- 10 %

Kodarupplösning: 10000 ppm

Skyddsstruktur: IP65

Isoleringsklass: F

Isolationsresistans: 20m Omega eller mer DC500V

Isolationshållfasthetsspänning: AC 1500V 1 minut

Vibrationsnivå: Driftsklass A

Rotation: Framåtriktad riktning, sett från lastsidan, moturs (CCW)

Omgivande miljö:

-Temperatur -20°C ~ 40°C, luftfuktighet 20% ~ 80% RF (ingen kondens), höjd under 1000 meter

-Temperatur -20°C ~ 60°C, (ingen isbildning) Luftfuktighet 20%?80%RH (ingen kondensation)

Slaghållfasthet: 98 m/s²

Jordbävningsmotstånd: 49 m/s²


Paketinnehåll:

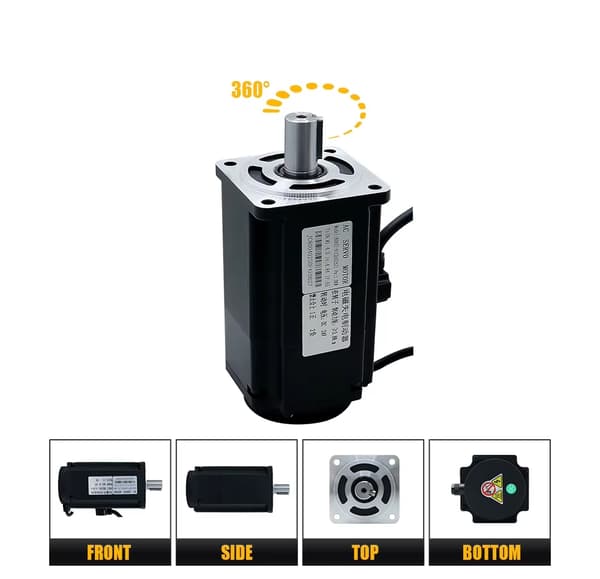

1 x 1000W servomotor med broms (17-bitars absolutvärde)

1 x AC-drivning

1 x 3m kodarkabel + nätsladd

1 x Styrsignalkabel

1 x 2K 1/4W motstånd

1 x RS485-kabel
