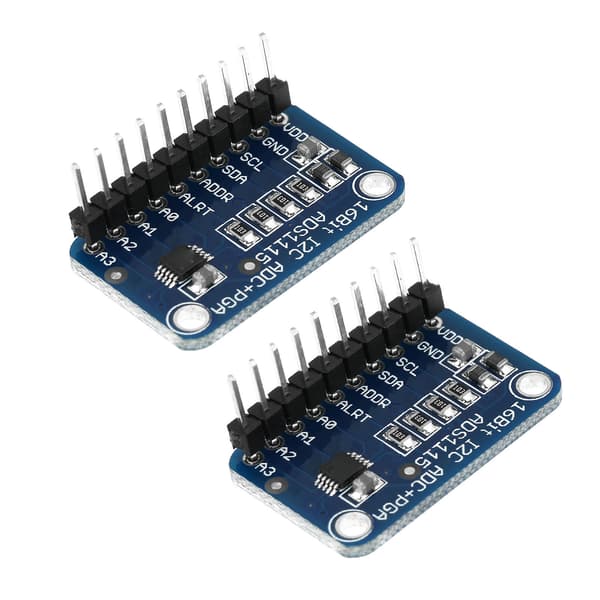

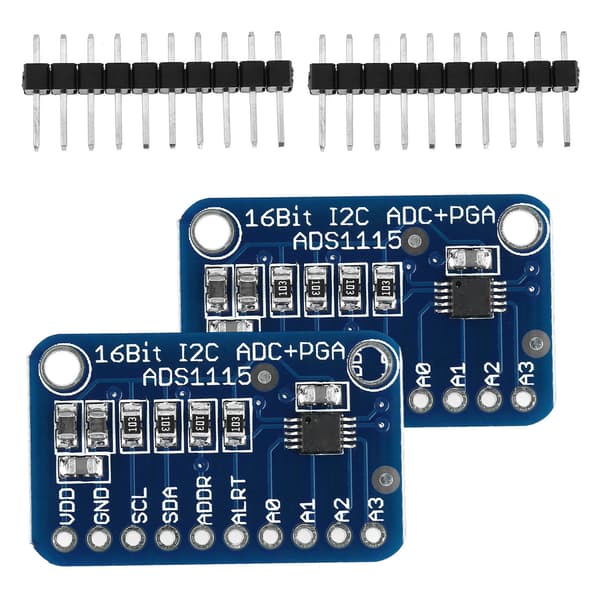

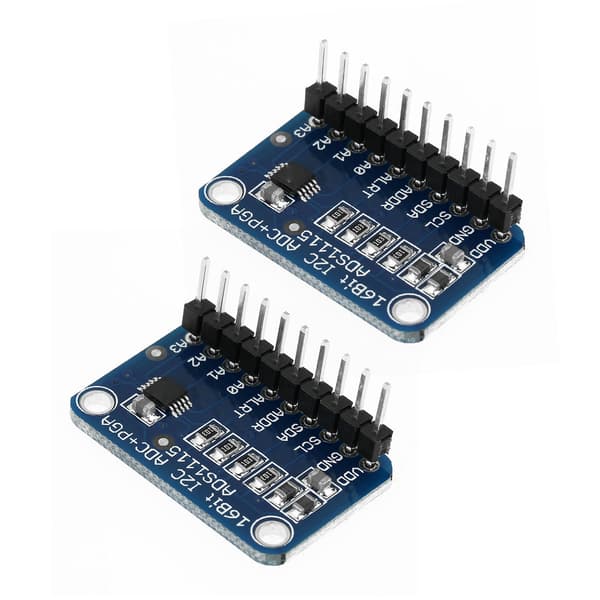

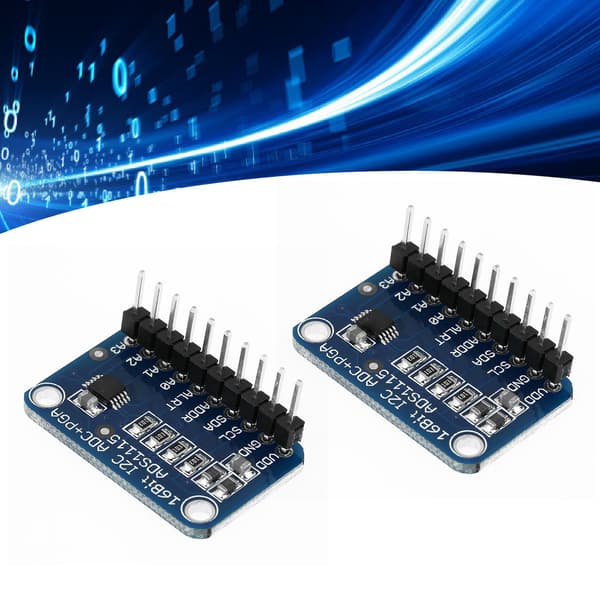

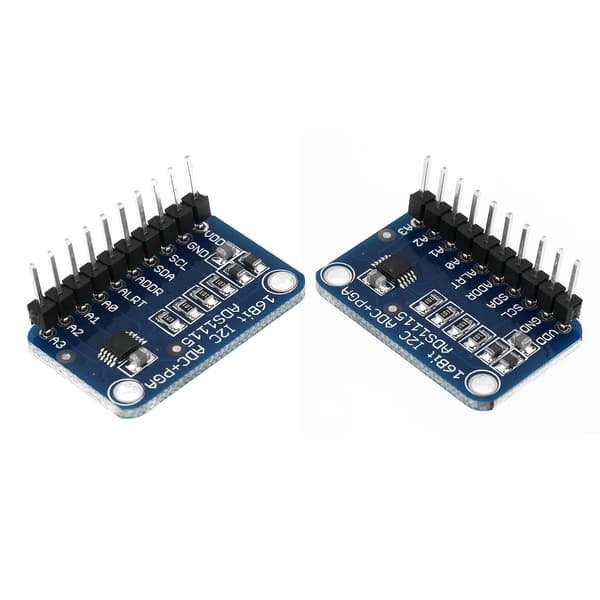

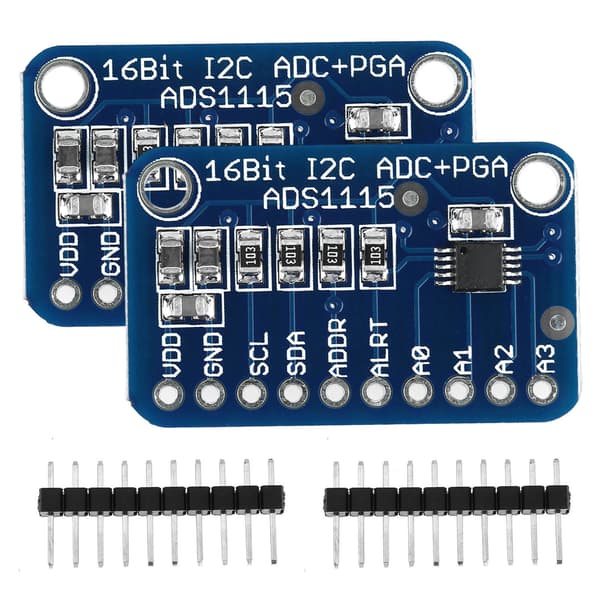

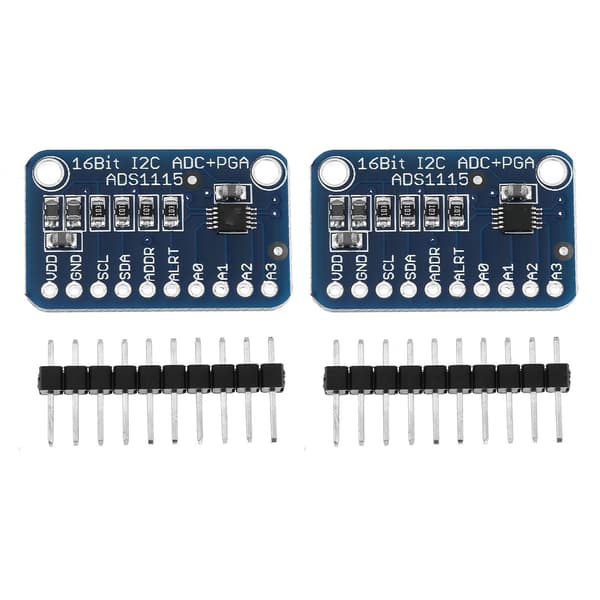

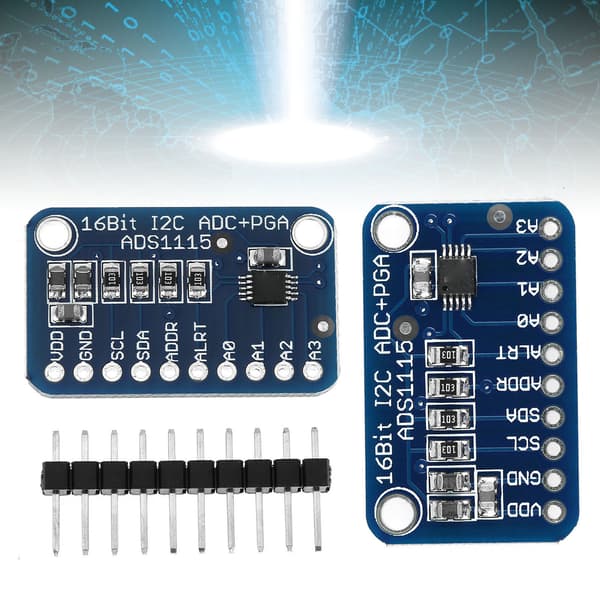

Denna ADC-modul är designad för mikrokontroller som saknar en analog-till-digital-omvandlare eller kräver högre precision. Den levererar 16-bitars noggrannhet vid 860 samplingar per sekund över I2C-gränssnittet. Chippet kan konfigureras som 4 enkeländade ingångskanaler eller två differentiella kanaler.

Den inbyggda programmerbara förstärkaren stöder upp till x16 förstärkning, vilket förstärker mindre enkel- eller differentialsignaler till hela intervallet för förbättrad mätnoggrannhet.

Denna ADC är enkel att använda, fungerar från 2V till 5V ström- och logiknivåer. Den mäter ett brett spektrum av signaler och fungerar som en allmän 16-bitars omvandlare.

Chippet är kompakt och levereras på ett adapterkort med ferriter för att hålla AVDD och AGND tysta, vilket säkerställer stabil prestanda.

Gränssnittet sker via I2C, och adressen kan ändras till ett av fyra alternativ. Detta gör att upp till 4 moduler kan anslutas till en enda 2-tråds I2C-buss, vilket ger 16 enkeländade ingångar.

Specifikation

Artikeltyp: ADC

Material: FR4

Låg strömförbrukning: Kontinuerligt läge: Endast 150uA, Enkelt läge: Automatisk avstängning

Programmerbar datahastighet: 8sps till 860sps

Funktioner

Intern lågdriftsspänningsreferens

Intern oscillator

Intern PGA

I2C-gränssnitt med stiftvalbara adresser

Fyra enkeländade eller två differentiella ingångar

Programmerbar komparator

Detta kort eller chip använder I2C 7-bitars adresser mellan 0x48 och 0x4b, valbara med byglar

Storlek: Ca. 2,8 x 1,8 cm / 1,1 x 0,7 tum

Paketlista

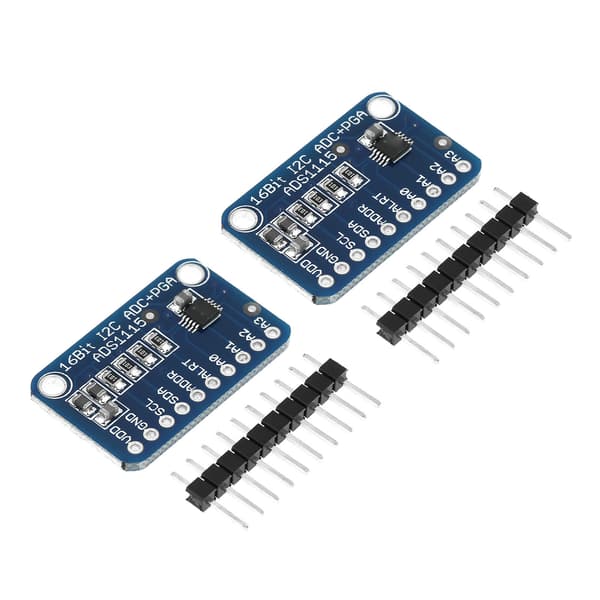

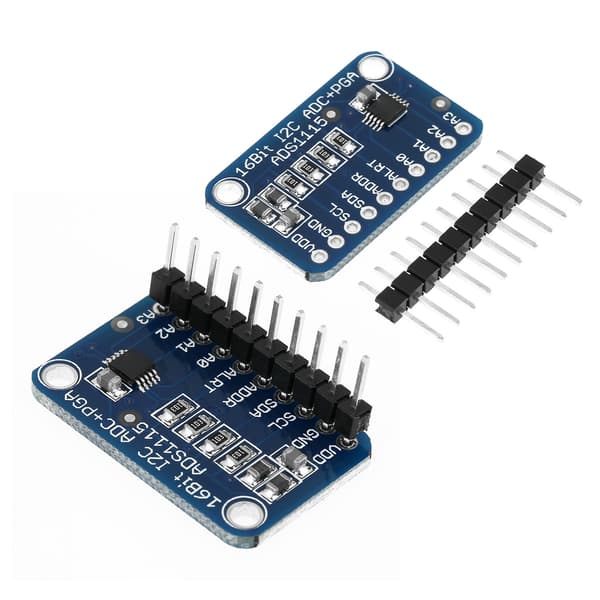

2 set x ADC
