Strömförsörjningsboxen från Spreest är en lösning designad för åtkomstkontrollsystem. Den ger stabil och säker strömförsörjning för enheter, samt en central punkt för elinstallationen.

Dessutommöjliggör den anslutning av en nödströmförsörjning, så att systemet kan fungera även vid strömavbrott.

Tack vare 5A-utgångenär det möjligt att ansluta flera enheter, vilket gör att du kan använda till exempel två åtkomstkontrollsystem samtidigt.

Enheten är perfekt för hem, kontor, kommersiella byggnader och andra anläggningar.

Viktiga funktioner

1. Möjlighet att ansluta en nödströmförsörjning (UPS / batteri) – Gör att du kan upprätthålla driften av åtkomstkontrollsystemet vid strömavbrott.

2. Stöd för flera enheter samtidigt – T.ex. två åtkomstkontrollsystem, elektriska lås, utgångsknappar eller styrenheter, tack vare dess 5A-utgång.

3. NC / NO-utgångar – Kompatibilitet med olika typer av elektriska lås.

4. Justerbar fördröjningstid – Flexibilitet i låstidsinställningar från 0 till 15 sekunder.

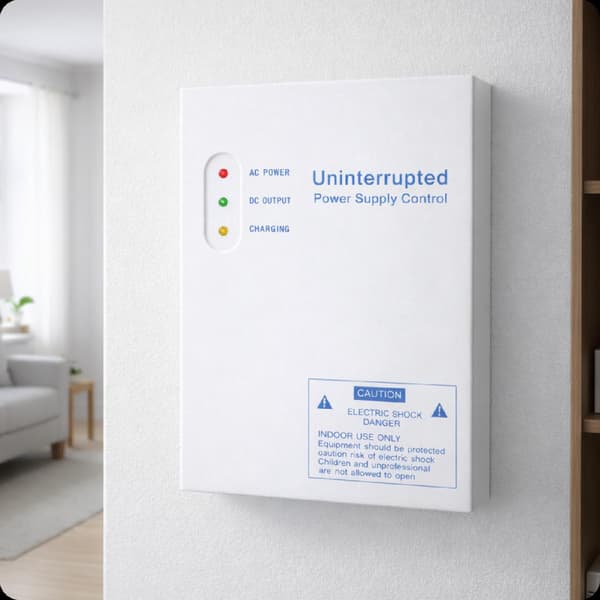

5. Inbyggd LED-indikering – Lysdioder indikerar enhetens driftsstatus, inklusive att signalera närvaro av nätström, indikera en aktiv likströmsutgång och informera om laddning.

6. Elektriskt skydd – Skydd mot överbelastning och kortslutning.

7. Stöd för olika enheter – Stöder elektromagnetiska lås, åtkomstkontroller, utgångsknappar och dörrklockor.

8. Solid konstruktion – Tillverkad av hållbara material, garanterar långvarig användning.

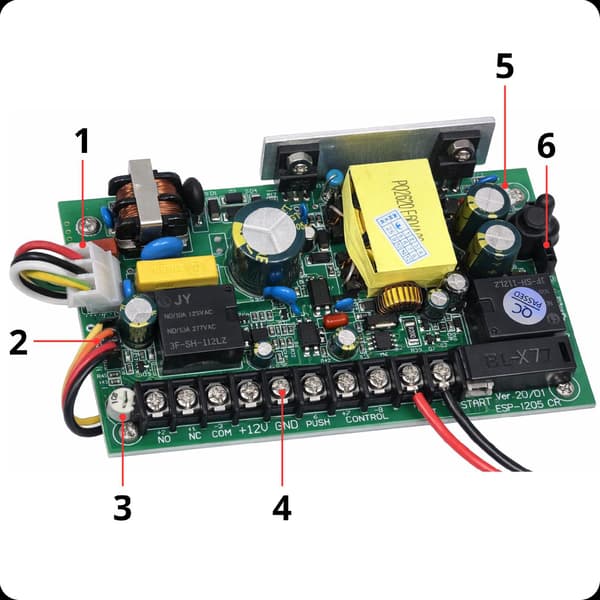

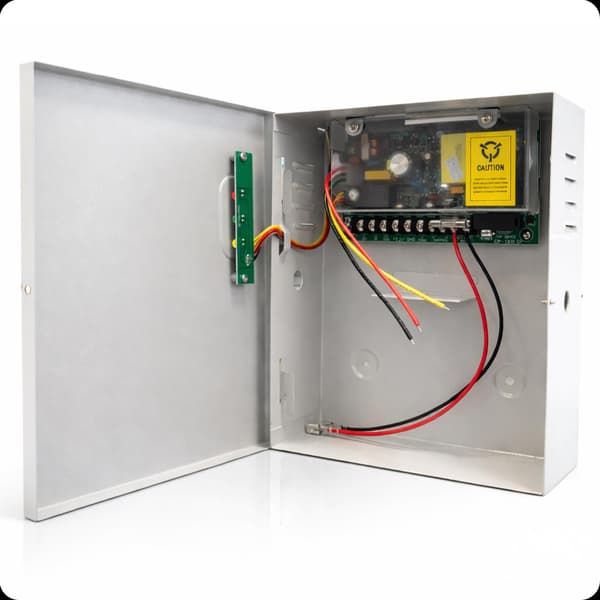

Kontrollenhetens komponenter

1. Strömingång A

Kablar som förser den inbyggda strömförsörjningen med ström.

• Ingångsspänning: AC 100–260 V
• Frekvens: 50–60 Hz

2. Strömförsörjning för signaldioder

Kontakt avsedd för anslutning av strömkablar LED-lampor som indikerar enhetens drift.

3. Justering av tryckreläets tidsinställning

Potentiometer för inställning av reläets aktiveringstid efter att en trycksignal har applicerats.

4. Strömutgångar

Kopplingsplint för anslutning av externa enheter.

• Utgångsspänning: 11,5–13,5 V DC
• Maximal utgångsström: 5 A

Kontaktbeskrivning:

• NO – Normalt öppen kontakt (spänning uppstår efter reläaktivering / trycksignal).
• NC – Normalt sluten kontakt (spänningen försvinner efter reläaktivering / trycksignal).
• COM – Gemensam reläkontakt (vanligtvis jord).
• +12V – Konstant 12 V utgångseffekt.
• GND – Jord för strömförsörjning.
• push – Styringång, kortslutning till GND aktiverar reläet.
• styrning (+ / −) – 5–24 V spänningsstyringång, fungerar på liknande sätt som push-ingången.
• batt (+/−) – Kontakt för anslutning av ett 12V backupbatteri.

5. Justering av utgångsspänningen

Potentiometer som möjliggör justering av utgångsspänningen i intervallet 11,5–13,5 V DC.

6. Spänningsfiltreringssystem

Sektion med kondensatorer som stabiliserar spänningen och minskar störningar från strömförsörjningen.

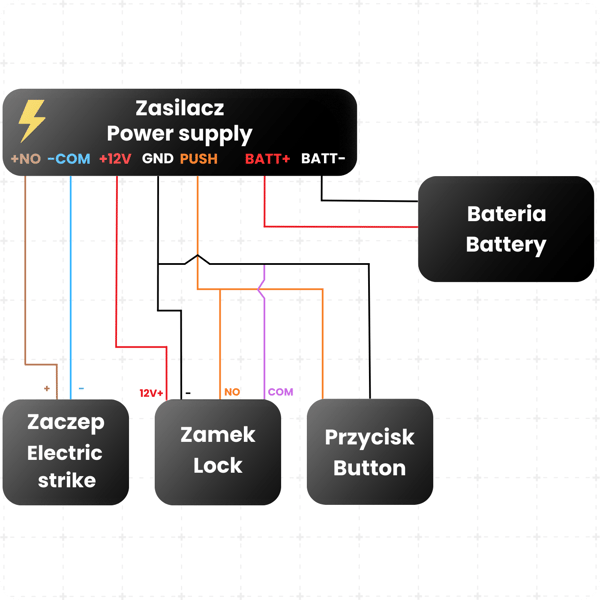

Kopplingsschema för strömförsörjning

1. Ansluta strömförsörjningen till enheter

+12V-utgången (röd ledning) från strömförsörjningen används för att strömförsörja enheter i åtkomstkontrollsystemet, såsom ett elektromagnetiskt lås eller en styrenhet.

GND-terminalen (svart ledning) är installationens gemensamma jord. +12V- och GND-kablarna ska anslutas till lämpliga strömingångar för enheten.

2. Anslutning av elslutblecket

Elslutblecket är anslutet till terminalerna +NO (brun ledning) och -COM (blå ledning).

När systemet aktiveras kortsluts NO- och COM-kontakterna, vilket applicerar spänning och öppnar dörren.

3. Anslutning av det elektromagnetiska låset

Det elektromagnetiska låset ska anslutas till terminalerna +12V (röd ledning) och GND (svart ledning).

Under systemdrift avbryts låsets strömförsörjning tillfälligt, vilket gör att dörren kan öppnas.

4. Anslutning av utgångsknappen

Utgångsknappen ska anslutas till terminalerna tryck (orange ledning) och jord (svart ledning).

När knappen trycks ner kortsluts tryckknappen till jord, vilket omedelbart låser upp dörren.

5. Anslutning av batteriet (nödströmförsörjning)

Ett 12V-batteri kan anslutas till terminalerna batt+ (röd ledning) och batt- (svart ledning).

Batteriet säkerställer systemdrift vid strömavbrott.

Specifikationer Tekniska specifikationer

• Ingångsspänning: AC 100-260 V / 50-60 Hz
• Utgångsspänning: DC 11,5-13,5 V (justerbar)
• Maximal utgångsström: 5 A
• Spänningsavvikelse: ≤ 50 mV
• Laddspänning utan belastning: 16,5 V
• Laddspänning med batteri anslutet: 13,8 V
• Batteri som stöds: 12 V / 7 Ah
• Batterispänning: 9,2 V
• Ingångsspänning: DC 5-24 V
• Låsutgångstyp: NC / NO

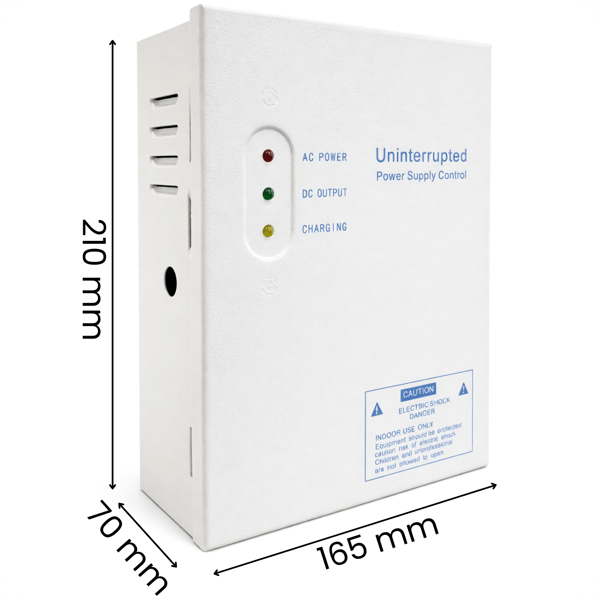

• Mått: 210 × 165 × 70 mm
• Vikt: 1 kg

Satsen innehåller

• 1x Strömförsörjningsbox 208CK-D DC 12V 5A
• 1x Manual
