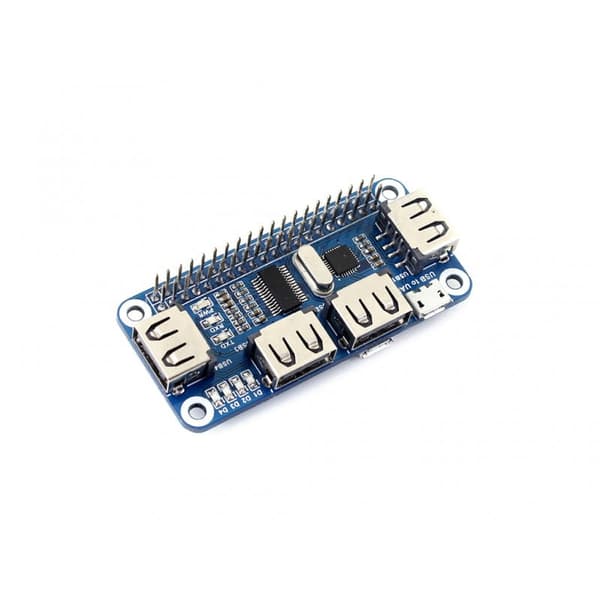

4-portars USB-hubb kompatibel med Raspberry Pi. Modulen fungerar med alla versioner av RPI, måtten är exakt desamma som Raspberry Pi Zero/Zero W. En ytterligare funktion hos HUB:n är en USB - UART-omvandlare.

Specifikation:

4 USB-portar, kompatibla med USB 2.0/1.1

inbyggd USB - UART-omvandlare, möjliggör felsökning via serieporten inbyggda lysdioder som informerar om status för strömförsörjning, kommunikation etc.

matningsspänning/drift: 5V

• Kretskortsmått: 65 mm × 30 mm mått på monteringshål: 3 mm

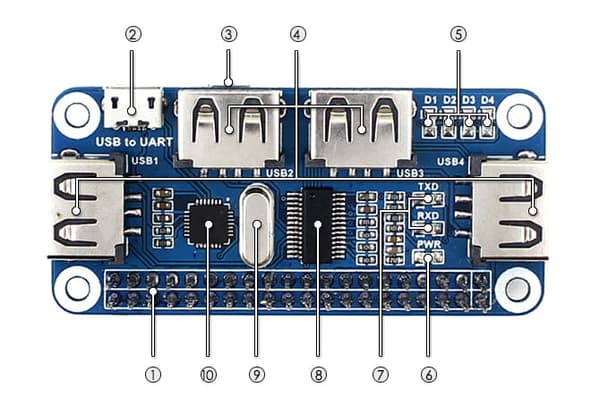

• Kortbeskrivning:
• Raspberry Pi GPIO-gränssnitt: för anslutning av Raspberry Pi

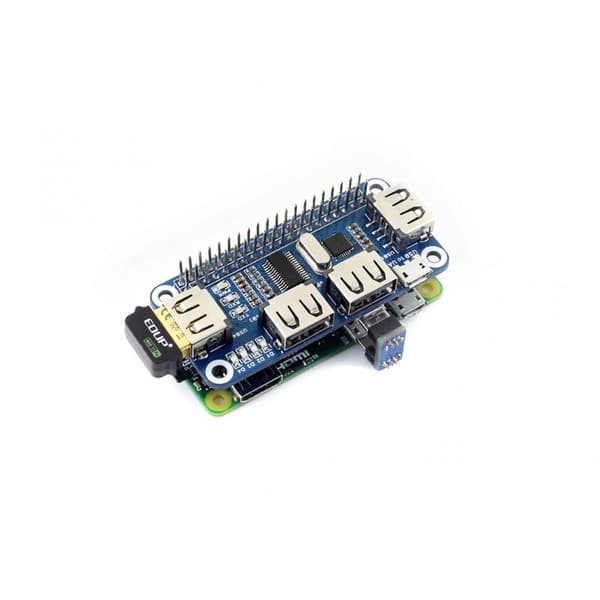

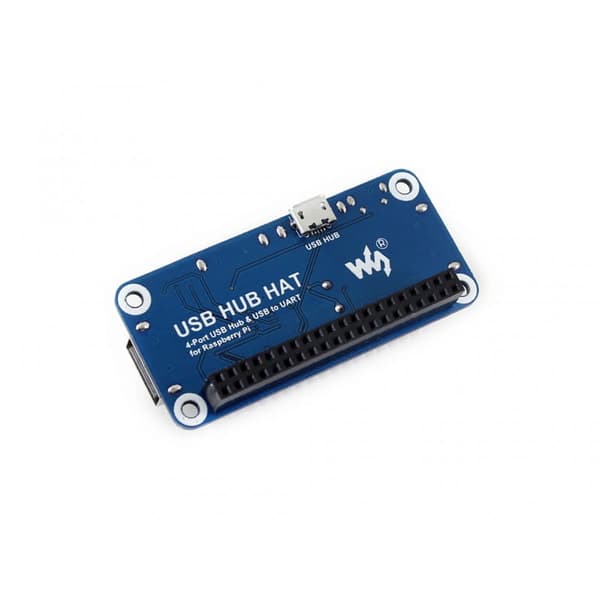

• USB till UART: för styrning av Raspberry Pi via serieport USB HUB-gränssnitt (nederst): för anslutning av HUB:n till Raspberry Pi USB-porten Raspberry Pi Zero / Zero W: ansluten via
Micro USB-kontakt

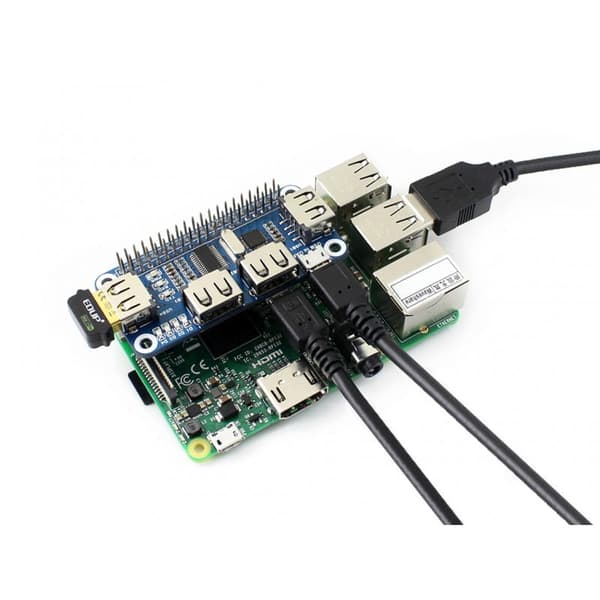

• Raspberry Pi B+ / 2B / 3B: ansluten via
Micro USB-kabel
• USB-utökade portar: USB1~USB4
USB-portindikatorer: dedikerad indikator för varje USB-port, D1~D4 för USB1~USB4 respektive
• Strömindikator
USB till UART-indikator
• FE1.1S: USB HUB-chip
12MHz kristall
• CP2102: USB till UART-konverterare
• Yttre mått:

Wiki: USB_HUB_HAT
