Produktbeskrivning:

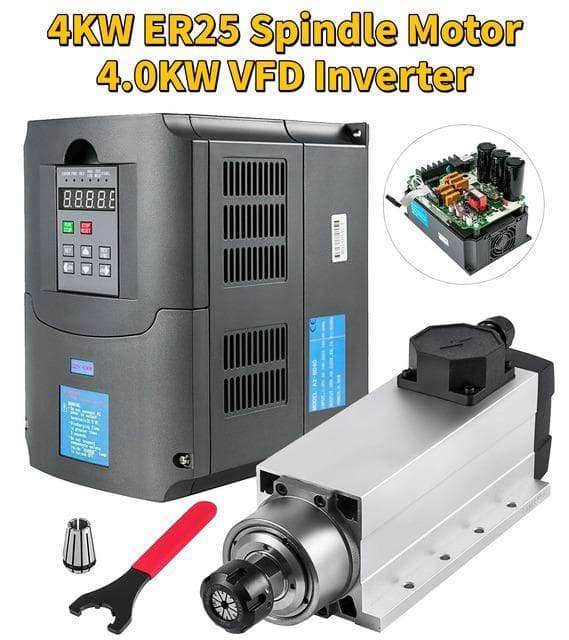

4KW luftkyld spindelmotor + 4KW VFD-växelriktare.

Denna spindelmotor använder avancerade lager och högkvalitativa material, och dess livslängd är tre gånger så lång som vanliga spindelmotorer. Det används ofta i graveringsmaskiner för trä, sten, metall och andra material.

Denna VFD-omvandlare kan användas för konstanta vridmomentbelastningar (t.ex. hårdstart: luftkompressorer, HVAC-enheter) och variabla vridmomentbelastningar (t.ex. pumpar, fläktar, etc.). Dessutom kan den användas som motorhastighetskontroll och fasomvandlare.

Ingången på denna VFD är 1-fas eller 3-fas och utgången är 3-fas. När du använder denna VFD kan du styra olika hastigheter som du vill. Denna artikel använder sinusvåg PWN(SPWM) för att prestera utmärkt i styrsystemet.


vänlig påminnelse:

Produktkombinationer kan skickas separat, men oroa dig inte, du kommer att få alla dina varor en efter en efter att du har lagt din beställning.


Huvuddrag:

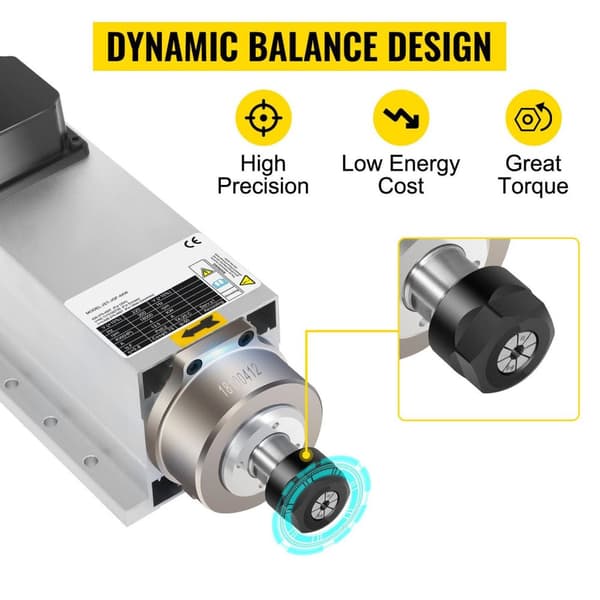

- dynamisk balansdesign,
Till skillnad från andra frässpindelmotorer har denna innovativ och avancerad dynamisk balanseringsteknik. Fördelarna med ER25 standardhylsa är god styvhet, tillräcklig styrka, unik dräneringsdesign och hög precision.

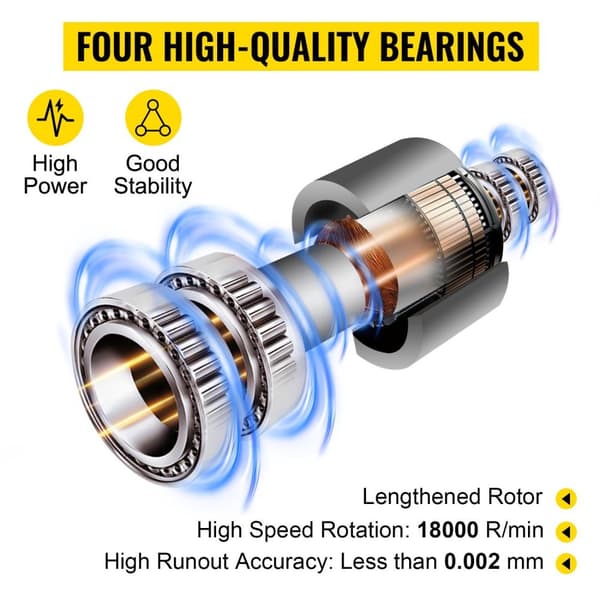

- Fyra högkvalitativa lager,
Lager för elmotorer erbjuder två betydande fördelar: utmärkt hållbarhet och rostbeständighet. Hög hastighet och stark kraft ger högre effektivitet än tidigare.

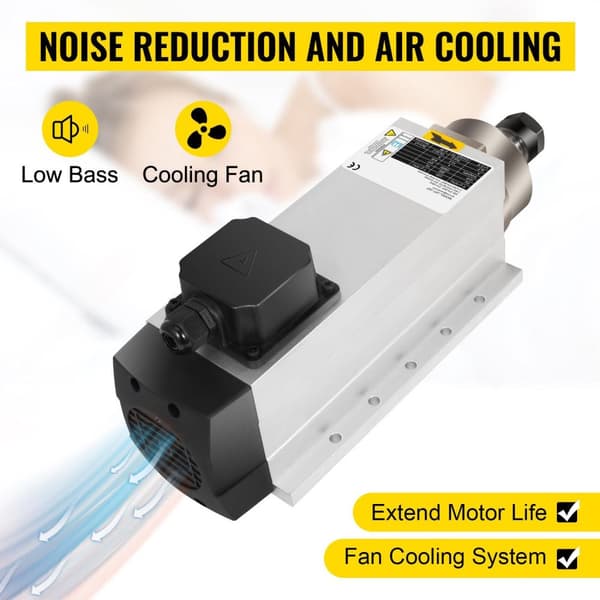

- ljudreducering och luftkylning,
Denna CNC-router spindelmotor är tillräckligt tyst för att undvika hörseltrötthet. Den använder luftcirkulation för att kyla värmen som genereras av spindeln med hög hastighet och har en bra värmeavledningseffekt.

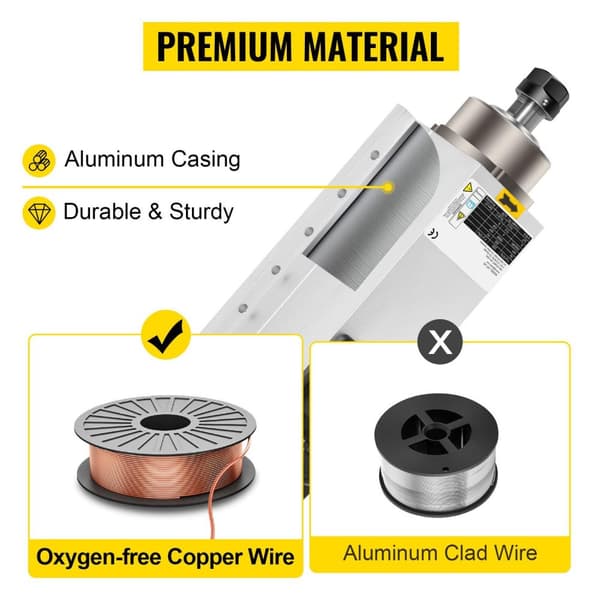

- Material av hög kvalitet,
Aluminiumkroppen säkerställer större kraft och längre livslängd; till skillnad från vanliga aluminiumklädda ledningar kan syrefria kopparspolar säkerställa högkvalitativ bearbetnings- och gravyrprestanda.

- Utsökta inredningsdetaljer,
CNC-frässpindeln har en inbyggd trådlåda, som är direkt ansluten till tråden eller VFD, vilket effektivt förbättrar stabiliteten och smidigheten i driften. En uppgraderad skiftnyckel tillhandahålls för enkel användning.

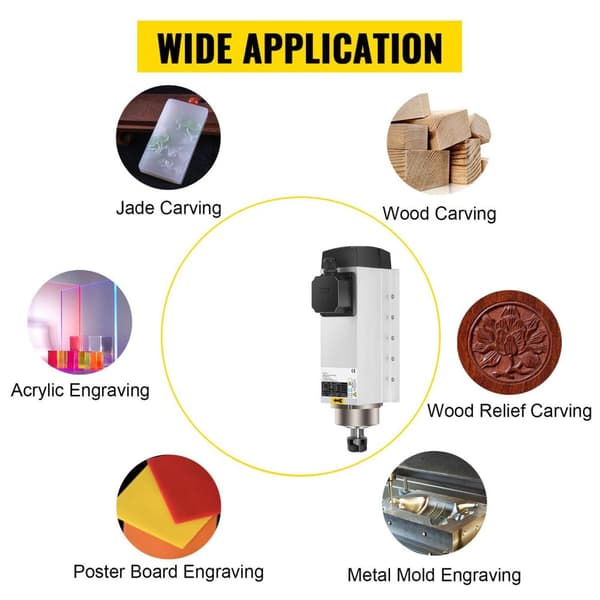

-Brett utbud av applikationer,
Vanliga material för denna luftkylda motor är trä, sten, formmetall, etc. Den är lämplig för maskintillverkning, plåtbearbetning, skyddsräcken, fabriker, varv, hemförbättring, konstruktion och andra områden.

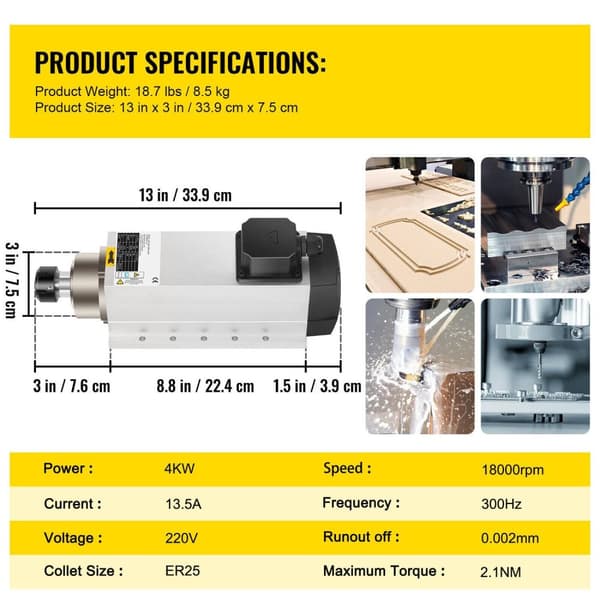

Produktspecifikationer:

- Luftkylda spindelmotorspecifikationer:

Effekt: 4 kW

Spänning: 220V

Frekvens: 300 Hz

Hastighet: 18000 rpm

Runout: Mindre än 0,002 mm

Max vridmoment: 2,1NM

Lager: 7003 x 2, 7007 x 2

Produktmått: 3 x 13 tum/7,5 x 33,9 cm

Vikt: 18,7 lbs/8,5 kg

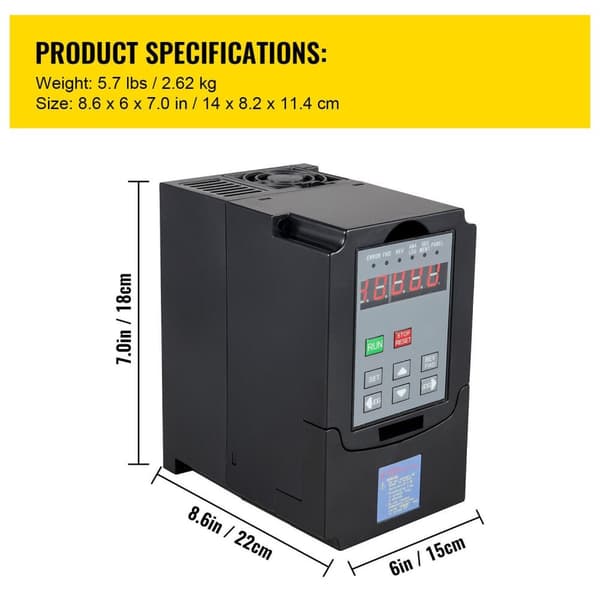

-VFD Inverter Specifikationer:

Effekt: 4,0 kW

Inspänning: AC 200-260V

Utspänning: AC 220V

Ingångsström: 18A

Utström: 26,7A

Ingångsfas: 1 eller 3 faser

Utgångsfas: 3 faser

Ingångsfrekvens: 45-65 Hz

Utgångsfrekvens: 0,1-400 Hz

Hästkrafter: 5 hästkrafter

Drifttemperatur: 14~104°F/-10~40°C

Luftfuktighet: 10-95% relativ luftfuktighet (ingen dagg)

Vibration: 0,4G

Nettovikt: 4,9 lbs/2,22 kg

Produktmått: 5,9 x 7,1 x 8,7 tum / 150 x 180 x 220 mm

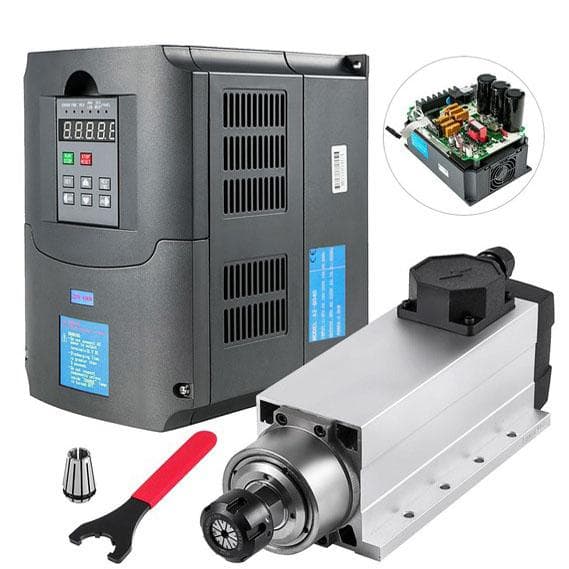

Paket innehåll:

1 x 4KW luftkyld spindelmotor

1 x 4KW VFD-växelriktare

2 x ER25 spännhylsor

2 x skiftnyckel

Produktmanual


Funktioner och detaljer:

För spindelmotorn:

-Tekniska parametrar: Effekt: 4KW; Spänning: 220V; Spännhylsa: ER25.

-Avancerad balansdesign: Den luftkylda spindelmotorn använder dynamisk balansteknik för att minska buller och slitage under drift. Dessutom är muttern i manganstål härdad, vilket har hög precision och är inte lätt att bryta kniven.

-Uppgraderad kärnkraft: Spindelmotorn i aluminiumlegering är utrustad med keramiska kullager och helkopparrotor, som är stark och hållbar. Dessutom är kulhållaren utformad för att säkerställa rotationsnoggrannhet under höghastighetsslipning.

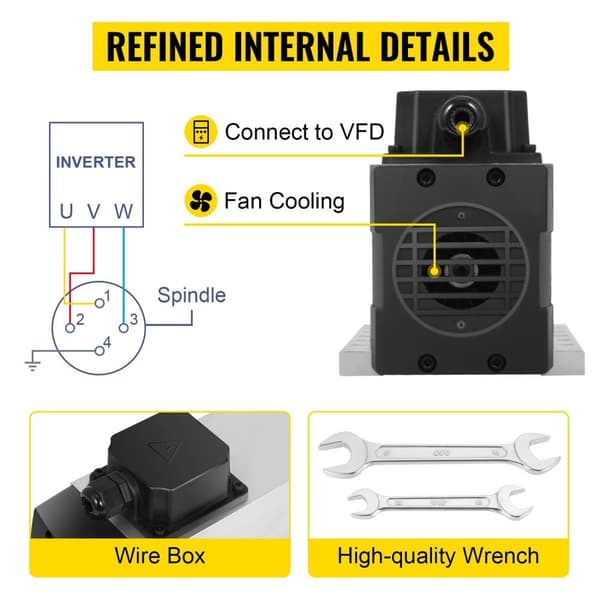

- Problemfri drift: Du kan enkelt ansluta CNC-spindelmotorn med frekvensomriktaren. Motorkontakten 1 kan anslutas direkt till växelriktaren U, kontakten 2 till V och kontakten 3 till W, och driften är stabil och smidig.

-Bred applikation: Denna CNC-spindelmotor används huvudsakligen med variabel frekvensdrift eller CNC-router för att gravera MDF, ABS, akryl, fiber, lövträ, plywood och andra material.


För VFD-växelriktare:

-Kraftfull funktion: Denna frekvensomriktare har 1 eller 3 fas ingång och 3 fas utgång. Styrläge: V/F-styrning och vektorstyrning. Frekvensinställningsmetoder: digital inställning, analog inställning, seriell kommunikationsinställning, etc. En mängd olika dynamiska synkrona och asynkrona styrtekniker ger snabb start utan att byta bromsar.

-Lågbrusdrift: CNC-omriktare med variabel frekvens har egenskaperna för lågt brus och låg elektromagnetisk störning genom att optimera PWM-styrtekniken och den elektromagnetiska kompatibiliteten för den övergripande designen. Det finns tillräckligt med utrymme för värmeavledning mellan elektroniska komponenter, och skalet antar porös värmeavledning, så livslängden är längre.

-Smart digital display: VFD antar humaniserad tangentbordsdesign och rimlig layout, tydliga knappar med fulla funktioner för snabb och enkel användning. Dessutom är den stora digitala displayen intuitiv och lätt att läsa. Panel avtagbar design, bekväm för fjärrkontroll.

-Flera skydd: Överbelastningsskydd, säkringsskydd, överspänning (DC-spänning>400V), underspänningsskydd (DC-spänning<200V) skydd, återstartsskydd, stoppskydd, kortslutningsskydd, överhettningsskydd.

-Brett användningsområde: de huvudsakliga användningsområdena involverar spindelmotorer, CNC-graveringsmaskiner, CNC-fräsmaskiner, CNC-verktygsmaskiner, fräsmaskiner, borrmaskiner, trimmaskiner, blandare, extrudrar, skärmaskiner, omlindare, kompressorer, fläktar, pumpar, slipmaskiner , Transportörer. Regulatorer för hissar (ej för passagerarhissar), centrifuger m.m.
