Produktbeskrivning:

Denna lödda plattvärmeväxlare har en kompakt och lätt kropp, ger utmärkt termisk prestanda, 316L rostfritt stål + 99,9% kopparmaterial säkerställer dess långa livslängd, så den är mycket lämplig för solvärme, oljeanläggningens värmeåtervinningsmotorkylning, förångning och kondensering, ETC.


- Hög termisk effektivitet

- Energioptimering

- Stabil konstruktion

-Kompakt design


Huvuddrag:

- utmärkta termiska egenskaper,
Extremt effektiv fiskbenskonfiguration för maximal värmeöverföring.

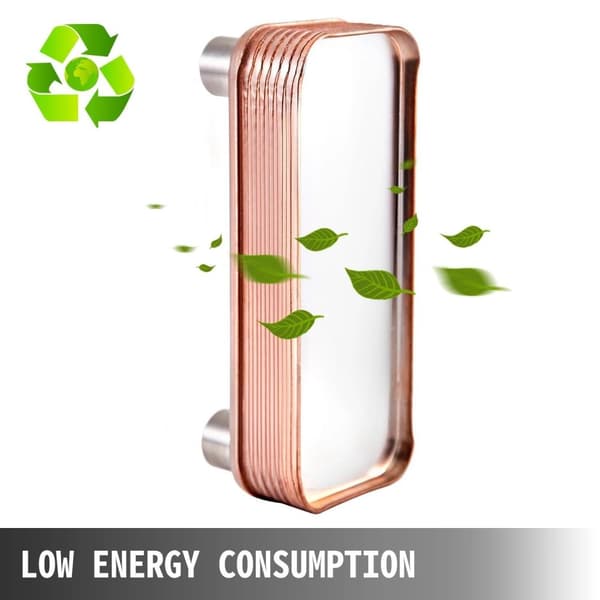

- låg energiförbrukning,
Låg energiförbrukning på grund av mycket lågt tryckfall över värmeväxlaren.

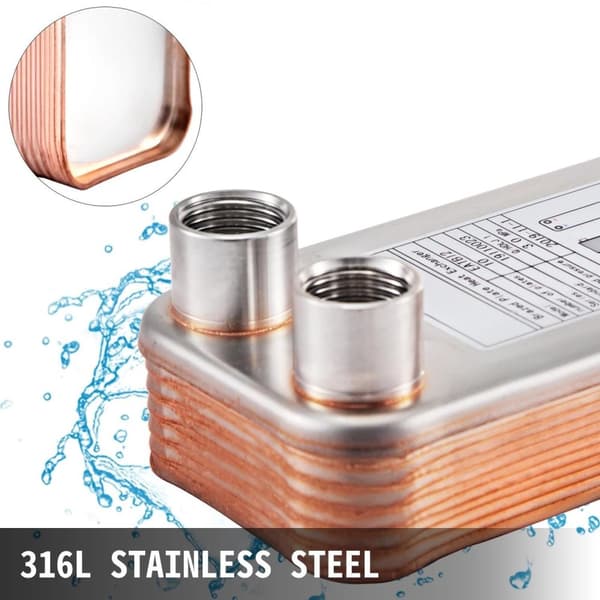

-316L rostfritt stål,
Använder 316L rostfritt stål, korrosionsbeständig, pålitlig och lång livslängd.

- Dedikerad BSP FPT-port,
Fyra förtjockade 1/2" BSP FPT-portar för enkel installation.

- kompakt och flexibel,
Med ett fotavtryck som är en tiondel av en skal-och-rörvärmeväxlare, innebär dess kompakta storlek att den också erbjuder större frihet i systemdesign.

-Brett utbud av applikationer,
Denna värmeväxlarplatta är idealisk för vedeldade spisar/pannor utomhus, strålningsprojekt för golvvärme, VVS-system, snösmältningssystem, simbassänger, hushållsvattenapplikationer, VVS och kylsystem, solvärme och annan vätske-till-vätska värmeöverföring applikationer.


Produktspecifikationer:

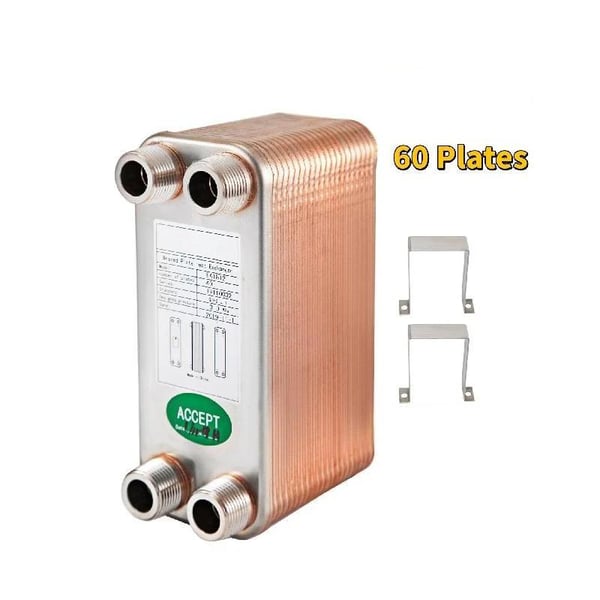

Modell: 60 plattor

Material: 316L+99,9% koppar

Port: 1/2" BSP FPT

Antal skyltar: 60 st

Konstruktionstryck (max): 3,0 MPa

Provtryck: (minst): 4,5 MPa

Designtemperatur (°C): upp till +225

Konstruktionstemperatur (°C): minimum -196

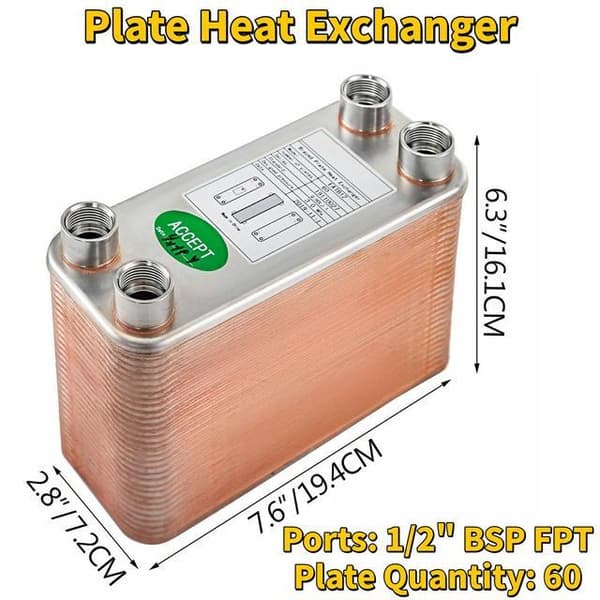

Mått: 7,6" (19,4 cm) x 2,8" (7,2 cm) x 6,3" (16,1 cm)


Paket innehåll:

1 X värmeväxlare

1 X par ringar


Funktioner och detaljer:

- Hög termisk effektivitet: Den turbulenta flödesdesignen flyttar de två medierna i motsatta riktningar och skapar ett starkt turbulent flöde, vilket resulterar i överlägsen värmeöverföringshastighet och effektivitet. Denna värmeväxlarserie är CE-certifierad.

-Energioptimering: Denna värmeväxlare av rostfritt stål kan värma vatten till en förinställd temperatur, superenergieffektiv, förbrukar ingen el, förbrukar inget syre.

- Robust konstruktion: Denna 60 plattor värmeväxlare har 316L rostfria stålplattor som är sammanlödda i kanterna och i en matris av kontaktpunkter för en pålitlig och stark komponent, som bildar en hållbar monolit som tål höga tryck och temperaturer. Fyra förtjockade BSP FPT-portar gör det enklare för dig att installera.

-Kompakt design: Jämfört med annan värmeöverföringsutrustning kan den korrugerade plattdesignen för denna plattkylarört avsevärt minska strukturen och fotavtrycket och har samma eller bättre prestanda, vilket sparar utrymme avsevärt.

-Mycket mångsidig: Detta värmeväxlaröl erbjuder den högsta nivån av termisk effektivitet och hållbarhet i en kompakt och lätt enhet, idealisk för industriell oljekylning, kylmedelsförångare och kondensorer, bostads- och lätta kommersiella HVAC-vätskecirkulationssystem.


Ansökningsfält:

• Uppvärmning av tappvarmvatten
• Centralvärme
• Golvvärme
• Uppfarten snösmältning
• radiatorvärme
• Värme och kyla VVS installation
• Solvärme


Installationsvänlig påminnelse:

Vertikal installation rekommenderas för att minimera sedimentuppbyggnad och minska underhållet.

För alla typer av projekt rekommenderas det att installera ett Y-filter vid värmeväxlarens inlopp för att minska nedsmutsning och förlänga enhetens livslängd.

Att ansluta rören på ett sådant sätt att vätskan rör sig i motströmsriktningen maximerar värmeöverföringen.
