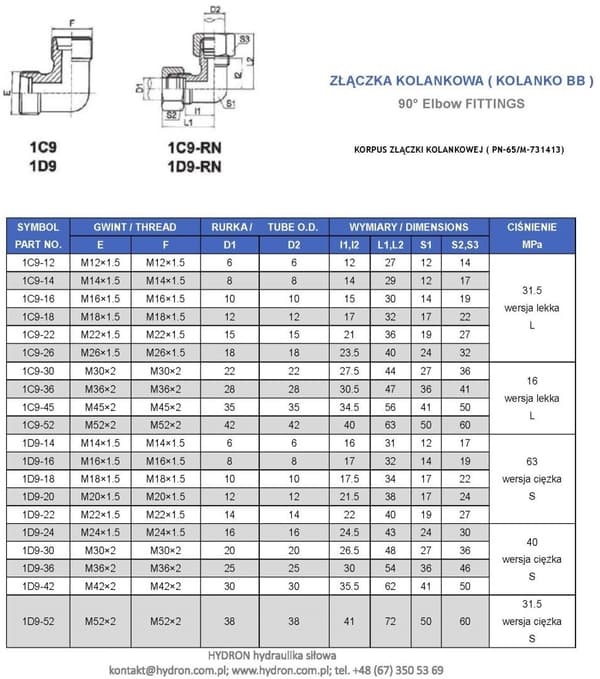

BB-böj 90° M30X2 22L

Lika böj

BB-böjkoppling, metrisk, BB-böjkoppling kropp metrisk

[Böjkoppling BB, metrisk]

Tillverkad enligt polsk standard: PN-65/M-73143

Tillverkad enligt DIN 2353

Kopplingen med två utvändiga gängor är en populär koppling som används för att ansluta flexibla slangar och rör i rät vinkel. Finns med både tum- och metrisk gänga. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande O-zinkbeläggning med vit passivering. Elementet är tillverkat av smidd stålplåt (monoblock). Komponenterna är inte lödda!

beteckning enligt Ermetto : XW 22-L | W22L

beteckning av Rastelli-Raccordi : TN99-22L

beteckning av parker: W22LCF

beteckning av Cast: 103810.1

beteckning enligt Vitillo: LME22L.1

symbol: 1C9-30

Typ av armbågskoppling: Tn99

Vinkelkoppling / EO-ändar med 24° kona

90 graders nippel

Illustrativt foto, på grund av den olika tekniska processen kan kontakten levereras i en annan visuell version.
