BBA-t-shirt M18x1.5 10S

Osymmetriskt invändigt T-rör

Justerbart utvändigt T-rör med gänga

BBA T-rör - osymmetriskt justerbart med metriska gängor

Användningsområde:
Används ofta i hydrauliska system inom jordbruket, trädgårdsodling, skogsbruk, bygg och industri.
Lätt T-koppling med konisk självtätande klämning vid åtdragning. Utformad för anslutning av tre hydraulledningar eller för anslutning till andra kontakter med samma kona.
Den saknar tätningar och är inte lämplig för skruvning i t.ex. en pump, cylinder eller fördelare.

Ytterligare information:
Gängdiameter M18x1.5 mätt med skjutmått:
Ytterdiameter [mm]: 17.6 - 17.9
Innerdiameter [mm]: 16.2 - 16.6

Tekniska data:
Klämkonvinkel: 24° (typisk för polsk standard) med O-ringstätning
Gänga på foten och på ena sidan: utvändig metrisk 18x1,5
Gänga på andra sidan: invändig metrisk 18x1,5

Version: Tung

Arbetstryck: 630 bar
Vätsketyp: hydraulolja

Tillverkad: galvaniserat automatstål.

Driftstemperatur: - 40 + 120

beteckning enligt Ermetto: XEL 10-S

Rastelli-Raccordi-märkning: TN421-10S

Gjutningsmärkning: 604616.1

Vitillo-märkning: TME10SFE10SB.1

symbol: CD-18

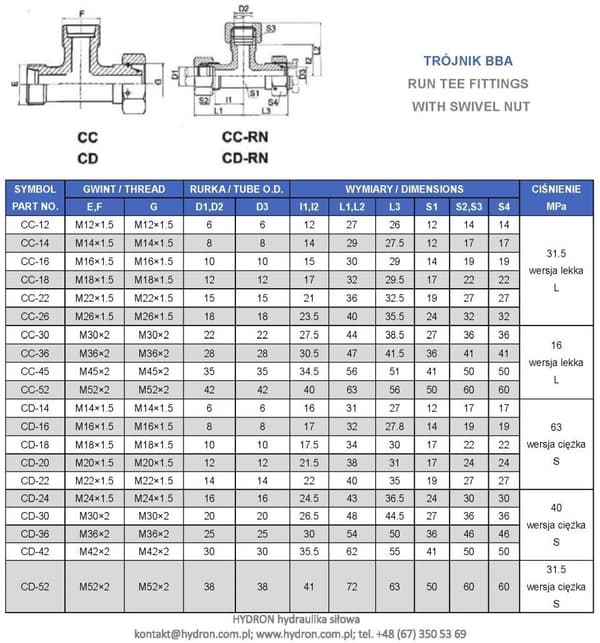

Illustrativt foto, på grund av den annorlunda tekniska processen kan kontakten levereras i en annan visuell version.
