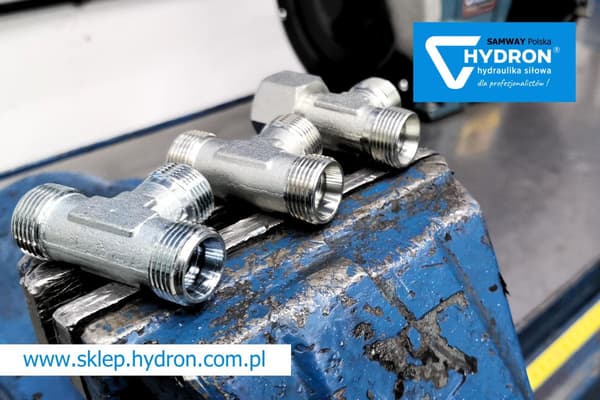

BBB M22×1,5 15L T-koppling

Hydraulkoppling – BBB-typ lika T-koppling i en lätt 15L-version, konstruerad för 24° koniska anslutningar

BBB M22×1,5 15L hydraulisk T-koppling är en standardiserad koppling som används inom krafthydraulik för att ansluta tre hydraulslangar i ett system. Konstruktionen, baserad på en konisk självtätande klämma, säkerställer att anslutningen är tät vid åtdragning, utan behov av ytterligare gummitätningar.

Kopplingen används flitigt i hydrauliska installationer inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri. På grund av avsaknaden av tätningsmuffar är den inte avsedd för direkt skruvning i pump-, cylinder- eller fördelarhus.

Viktiga funktioner

• Hydrauliskt T-rör av BBB-typ med lika borrning

• Lätt version 15L med 24° tätningskona

• Självtätande klämkraft vid åtdragning

• Inga gummitätningar eller tätningsspringor

• Konstruerad för att ansluta tre hydrauliska ledningar

• Används ofta inom krafthydraulik

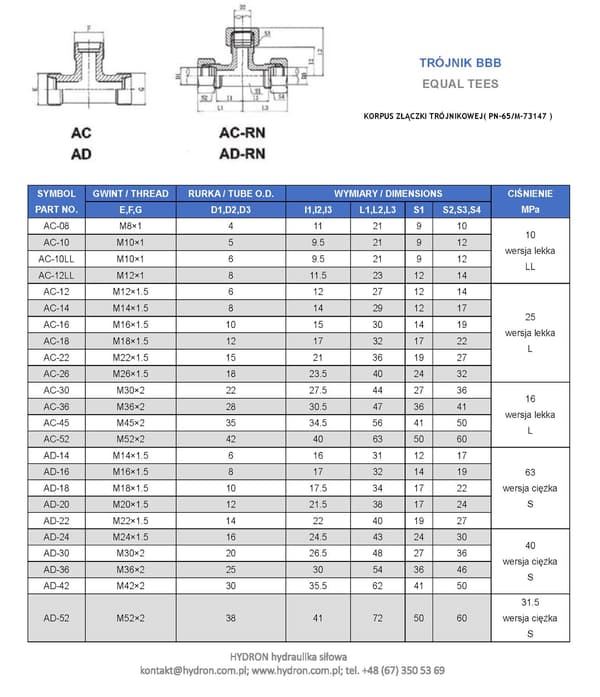

Tekniska specifikationer

• Anslutningstyp: BBB hydraulisk T-koppling (lika med tee)

• Gänga: utvändig metrisk M22×1,5 (alla sidor)

• Version: lätt 15L

• Klämkonvinkel: 24°

• Arbetstryck: 315 bar

• Vätsketyp: hydraulolja

• Material: automatstål

• Korrosionsskydd: galvaniserad

• Tillverkningsstandard: PN-65/M-73147

Användbara mätdata

• Yttergängans diameter M22×1,5 (mätt med skjutmått):
  21,6 – 21,9 mm

Beteckningar och ersättningar

• Ermetto: XT 15-L / T15L

• Rastelli-Raccordi: TS100-15L

• Cast: 103908.1

• Vitilla: TME15L.1

• Manual: B90098-22-22

• Symbol: AC-22
