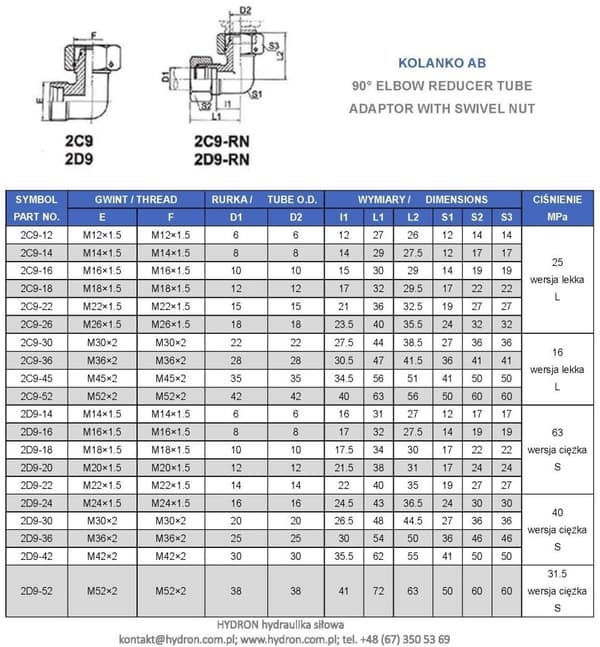

AB-böj 90° M52x2 38S

Böjkoppling - utvändig gänga på ena sidan, rörlig mutter på den andra. Denna koppling som används i hydrauliska system möjliggör förläggning av ledningar i kanaler, även i rät vinkel. Finns med tum- och metrisk gänga. Finns även som reducerande koppling. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande zinkbeläggning i vit passivering. Tillverkad av ett smitt monoblock. Komponenterna är inte lödda! De finns i lätta L- och tunga S-versioner.

Applikation:

Det används ofta i hydrauliska system inom jordbruk, skogsbruk, bygg och industri.

Standardiserad lättviktskontakt med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma koniska system.

Vinkelkopplingskropp: Typ XEW 38 S CF (52x2)

Gjutmärke: 604223.1

märkning enligt Rastella Raccordi: TN119-38S

beteckning av Parker Ermeto: EW38SOMD

beteckning av Vitillo: LME38SFE38S.1

alternativ beteckning: 2D9-52

Alternativ beteckning: justerbar vinkel: TN419-38S M52x2 kaross / VEW O NW 32 HS / 09.07.00156

Skruvarmbågsled

Justerbar hane-knopp

Vinkelkoppling med mutter Typ: Tn 119

Illustrativt foto, på grund av den olika tekniska processen kan kontakten levereras i en annan visuell version.
