Centralsmörjningsböj 1/8" FI4

Centralsmörjningsböjen 1/8" FI4 är en komponent avsedd för konstruktion och utbyggnad av centralsmörjsystem i industriella maskiner och utrustning. Produkten möjliggör snabb och tät anslutning av en slang med 4 mm ytterdiameter, samtidigt som den gör det möjligt att ändra smörjledningens riktning i rät vinkel. Denna lösning förenklar installationen avsevärt i trånga utrymmen.

Vad är en centralsmörjningsböj FI4?

En insticksböj är en vinklad koppling som används i automatiska och halvautomatiska smörjsystem. Insticksdesignen möjliggör verktygsfri slangmontering, vilket minskar installations- och servicetiden. 1/8"-gängan gör att elementet kan skruvas direkt i fördelare, smörjpumpar, dispensrar eller andra systemkomponenter.

Lösningar av denna typ används ofta i installationer där tillförlitlighet, täthet och enkel framtida systemmodifiering är viktiga.

Produktegenskaper

FI4-insticksböjen kännetecknas av en kompakt design och exakt utförande, vilket direkt påverkar anslutningens hållbarhet. Insticksmekanismen skyddar effektivt slangen från att glida ut, samtidigt som den möjliggör snabb demontering om service behövs.

Anslutningens vinklade form möjliggör estetisk och funktionell dragning av smörjslangar även i mycket trånga utrymmen. Detta är särskilt viktigt i maskiner där installationen utförs nära rörliga delar eller skyddsanordningar höljen.

Produkten är konstruerad för att fungera med typiska smörjmedel som används i centralsmörjsystem, vilket säkerställer stabil och långvarig drift.

Tillämpning av 1/8" FI4-insticksböj

Centralsmörjningsinsticksböjen används inom många industrier och tekniska områden. Den används i applikationer som byggmaskiner, jordbruksutrustning, produktionslinjer, CNC-maskiner och industriella installationer som kräver regelbunden och exakt smörjmedelsdosering.

Denna komponent är idealisk för både nya installationer och modernisering av befintliga smörjsystem, där det är nödvändigt att ändra riktningen på ledningar utan att störa hela systemet.

Varför använda instickskopplingar i smörjsystem?

Instickskopplingar, som FI4-böjen, förenklar installation och underhåll av centralsmörjsystem avsevärt. Avsaknaden av ytterligare verktyg minskar arbetstiden och minimerar risken för installationsfel. Dessutom ökar möjligheten att ansluta och koppla loss slangen flera gånger flexibiliteten hos hela systemet.

Hydron erbjuder en mängd olika instickskopplingar för centralsmörjning, inklusive raka kopplingar, T-kopplingar och böjar i olika diametrar, vilket möjliggör omfattande installation från en enda källa.

Tekniska parametrar:

• Elementtyp: Insticksböj
• Slangdiameter: 4 mm
• Anslutningstyp: Instickskoppling
• Gänga: 1/8" BSPT
• Vinkel: 90°
• Tillämpning: Centralsmörjsystem, fetter och oljor samt tryckluft
• Medium: fetter och smörjoljor
• Tryck Arbetstryck: 80 bar
• Mediumtemperatur: - 20°C till + 80°C
• Monteringsmetod: instickning + skruvning
• Material:
  Huvuddel: förnicklad mässing
  Skärring: mässing
  O-ring: NBR

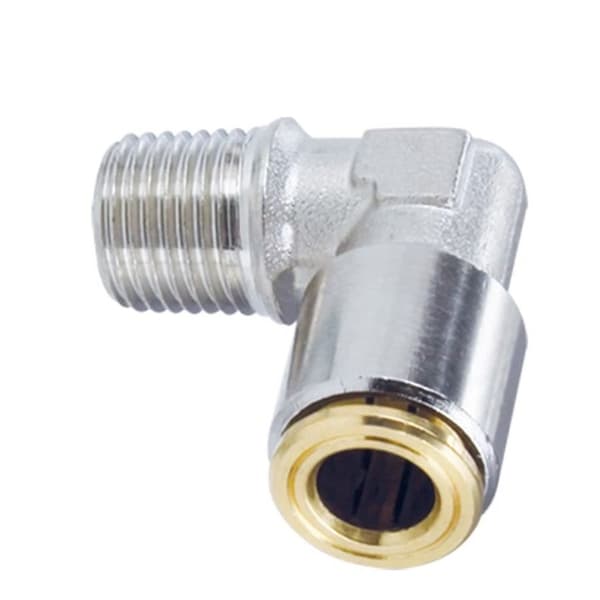

Obs: Denna bild är endast i illustrativt syfte - på grund av skillnader i den tekniska processen kan produkten levereras i en något annorlunda visuell version.
