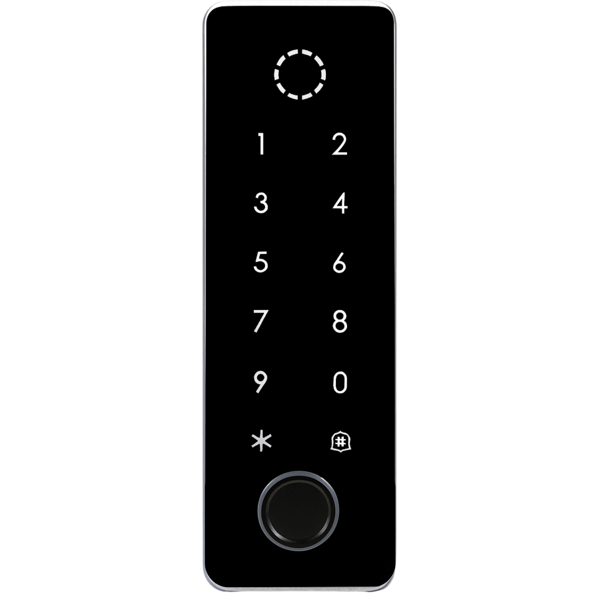

Vi presenterar det elektroniska låset från Spreest - en enkel och modern lösning som hjälper dig att kontrollera ingången till ditt hem eller företag.

Utrustad med ett vattentätt IP66-hölje, en kapacitiv fingeravtrycksläsare, en pekskärm och stöd för 125 kHz-kort.

Enheten kan fungera som en fristående styrenhet eller Wiegand-läsare, och stöder upp till 10 500 användare.

Det elektroniska låset erbjuder snabb kortläsning, avancerad säkerhet (falskförsökslarm, manipuleringslarm), vilket gör det idealiskt för hemma- och företagsbruk.

Viktiga funktioner

1. Kapacitiv fingeravtrycksläsare - Enheten har en exakt fingeravtrycksläsare som säkerställer snabb och säker användarautentisering.

2. Multifunktionell åtkomstkontroll - PIN-koder, 125 kHz närhetskort, samt funktion som en styrenhet eller Wiegand-läsare.

3. Stöd för upp till 10 500 användare - Perfekt för både hem- och företagsanläggningar.

4. Hög motståndskraft och hållbarhet (IP66) - Vattentätt och hållbart hölje möjliggör utomhusinstallation - i regn, frost och värme, utan risk för skador.

5. Beröringskänslig, bakgrundsbelyst knappsats - Bekväm kodinmatning i mörkret tack vare bakgrundsbelysningen som automatiskt aktiveras vid beröring.

6. Avancerad säkerhet - Manöverskydd och larmfunktion vid detektering av obehörig åtkomst.

7. Flexibel reläkonfiguration - Välj pulsläge (t.ex. 5 s) eller omkopplingsläge (PÅ/AV), matcha funktionen till det givna elektriska låset.

8. Möjlighet att ansluta en utgångsknapp (REX) - Enkel utgång inifrån utan att använda PIN-kod eller kort.

9. LED-indikering och summer - Färgad LED och ljud informerar om varje status för enheten - öppning, fel, larm eller programmering.

10. Snabbläge för korttillägg - När den här funktionen är aktiverad öppnar varje presenterat kort automatiskt dörren och registreras som en användare - perfekt för massutfärdande av kort.

Beskrivning av anslutning till åtkomstkontrollsystem

Diagrammet visar anslutningen av 12V-strömförsörjning, ellås, utgångsknapp, ringklocka och Wiegand-ingångar.

1. Strömförsörjning

• DC+ (röd) – +12V
• GND (svart) – jord Strömförsörjer styrenheten och låset.

2. Elektriskt lås

Styrenheten har en reläutgång:

• NC (orange) – för felsäkra lås (t.ex. magnetiska, de öppnas efter strömavbrott)
• NO (blå) – för felsäkra lås (elektriska slutbleck, de öppnas efter att strömmen slagits på) Låset använder samma 12V strömförsörjning. En 1N4004-diod rekommenderas.

3. Utgångsknapp

• OPEN (gul) – knappsignal
• COM (lila) – jord Låter dig öppna dörren inifrån.

4. Ringklocka

• Dörrklocka+ (grå)
• Dörrklocka– (brun) När den är ansluten kan du utlösa ett ljud vid inträde.

5. Wiegand-ingång

• D0 (grön)
• D1 (vit) För anslutning av en extern kortläsare eller knappsats.

6. Andra tillämpningar

Reläutgången (NC/NO/COM) kan också styra en grind, automatisk dörr, magnetventil eller annan enhet som kräver en impuls.

Tekniska specifikationer

• Strömförsörjning: 12 V DC
• Strömförbrukning: ≤150 mA (drift), ≤100 mA (standby)
• Driftlägen: Fristående läge (Standalone), Styrenhetsläge (Controller), Wiegand-läsarläge
• Skyddsklass: IP66
• Öppningslägen: Fingeravtryck, ID-kort: 125 kHz, PIN-kod (4–6 siffror), Master Kort
• Kortläsning: ID 125 kHz
• Läsningsområde: 2–6 cm
• Användarkapacitet: 10 500 (kort/PIN-koder: 9 990, fingeravtryck: 500, gästanvändare (tillfälliga): 10)
• Wiegand-format: EM 26–44 bitar (ingång och utgång)
• PIN-utgång: 4 bitar / 8 bitar ASCII / 10 virtuella siffror
• Relä: NO/NC/COM, tid 0–99 s, maxbelastning 2 A
• LED-indikering: Trefärgad (röd, orange, grön)
• Summer: Ja, programmerbar
• Larm: Felaktigt försöker larm, manipuleringslarm (LDR)
• Tangentbordets bakgrundsbelysning: Ja (automatiskt / PÅ / AV-läge)
• Låssäkerhet: 1N4004-diod krävs (ingår)
• Användarsupport: Lägga till kort/PIN-koder/fingeravtryck, radera, blockera tillägg av kort, användaröverföring
• Driftstemperatur: –25°C till +60°C
• Driftsfuktighet: 0–98% RF
• Material: ABS
• Färg: Silversvart
• Mått:140 x 45 x 20 mm
• Vikt:95 g

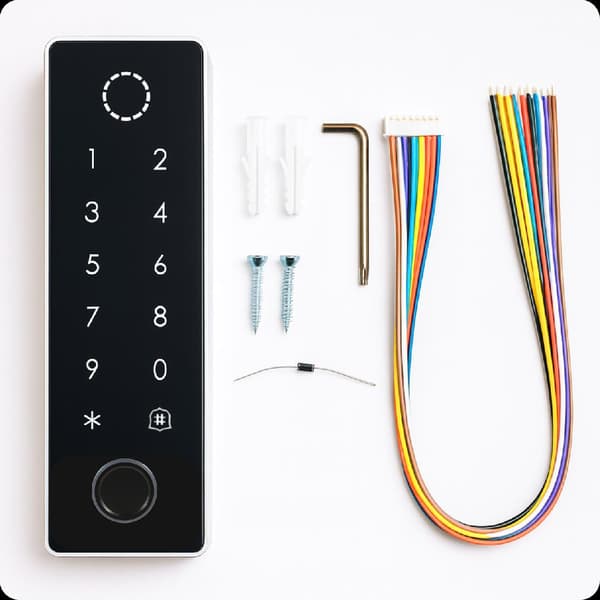

Satsen innehåller

• 1x Elektroniskt lås CF4 kodlås
• 1x Set installationskablar
• 1x Set monteringstillbehör
• 1x Bruksanvisning
