Denna datainsamlingsmodul är designad för högpresterande mätuppgifter och levererar en datautgångshastighet på upp till 30ksps för snabb och praktisk användning. ADC-modulen omvandlar kontinuerliga analoga signaler till diskreta digitala signaler med precision, lämplig för mätning av analoga spänningar inom 3V, med en icke-linjäritet så låg som ±0,0010%. Modulen kan konfigureras som 8 enkeländade ingångar eller 4 differentiella ingångar för att möta olika applikationsbehov, och den använder en högkvalitativ PCB och ADC-chip för noggrann och effektiv drift.

Artikeltyp: Datainsamlingsmodul

Översikt:

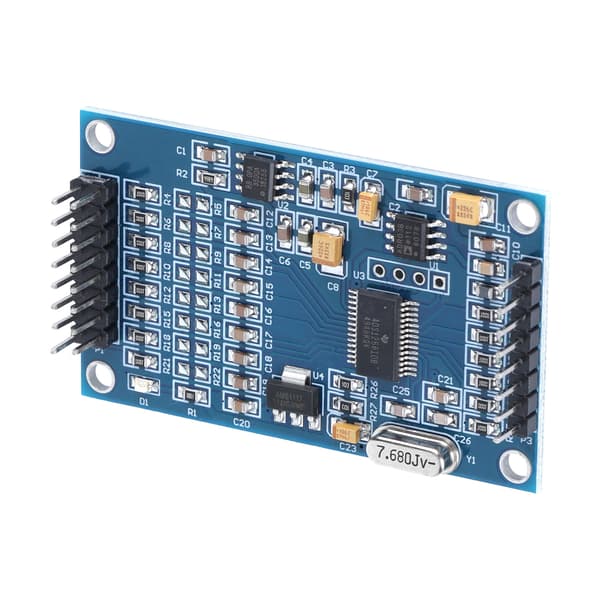

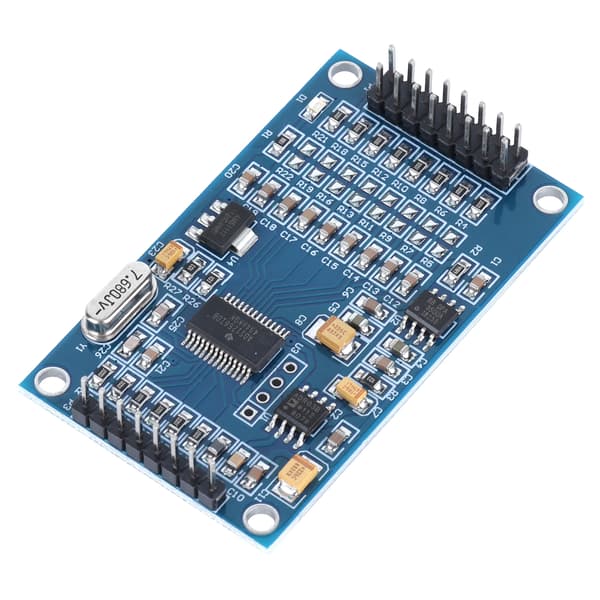

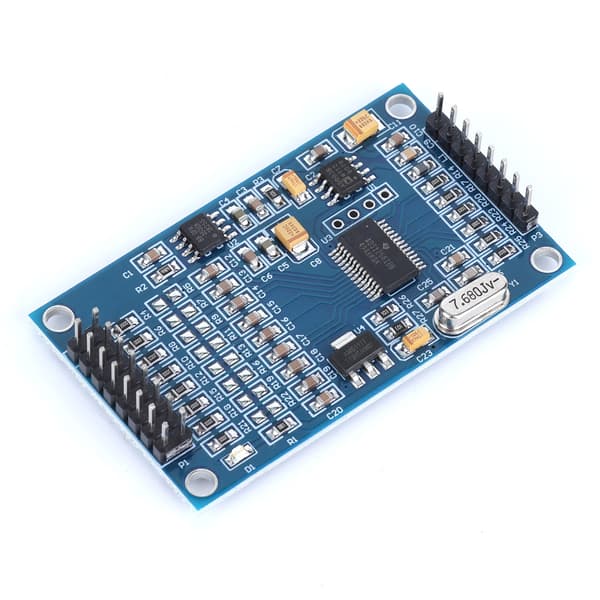

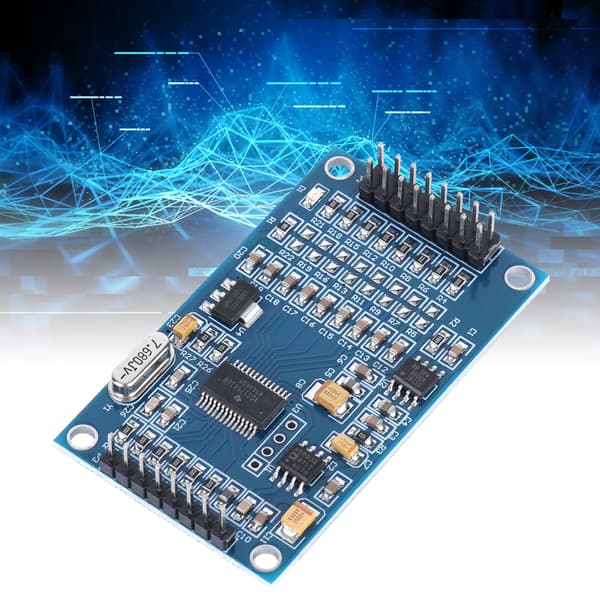

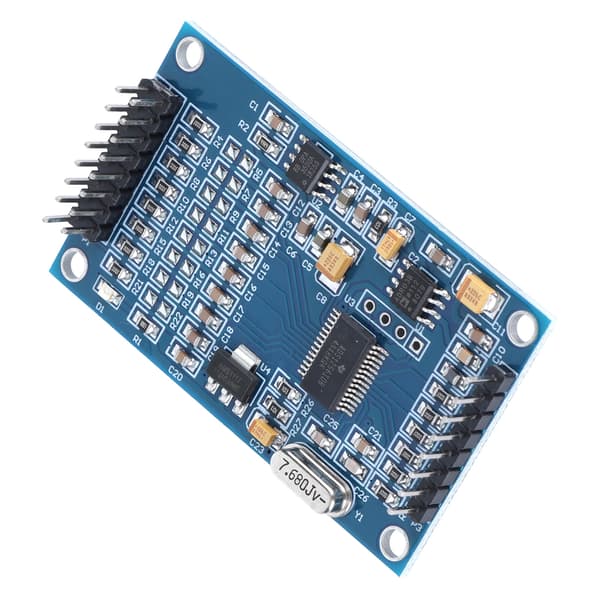

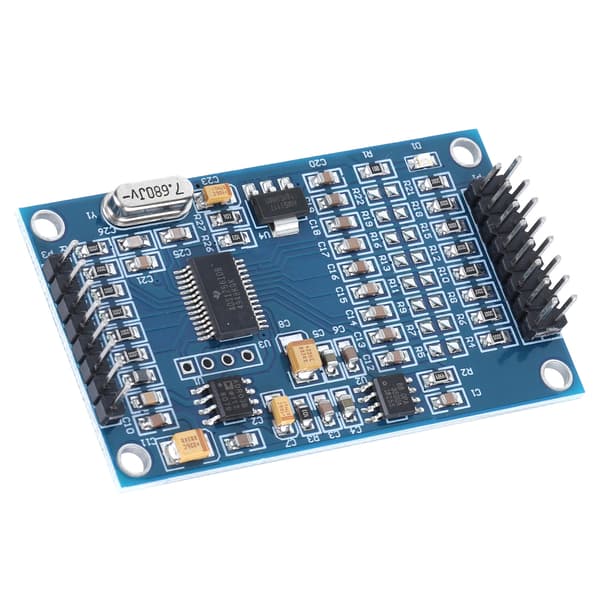

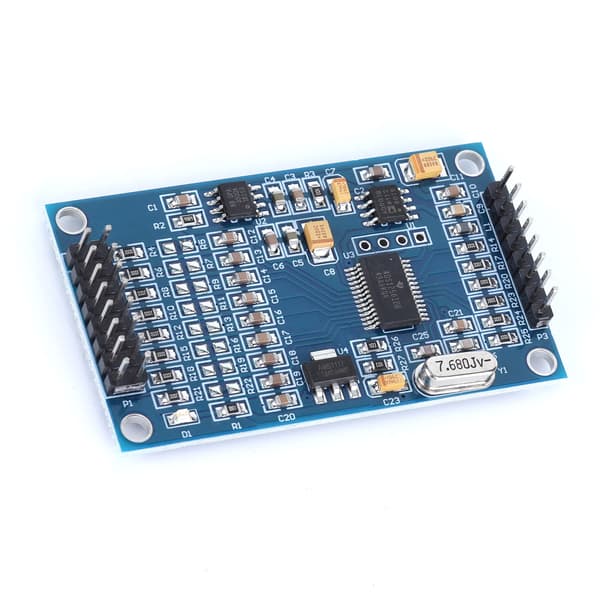

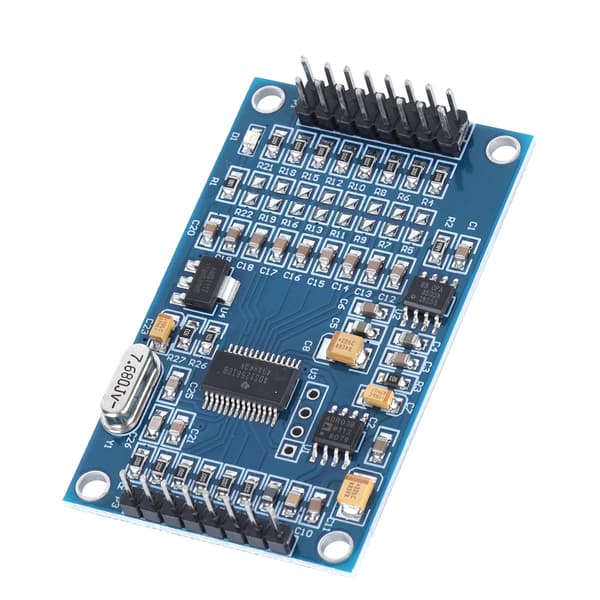

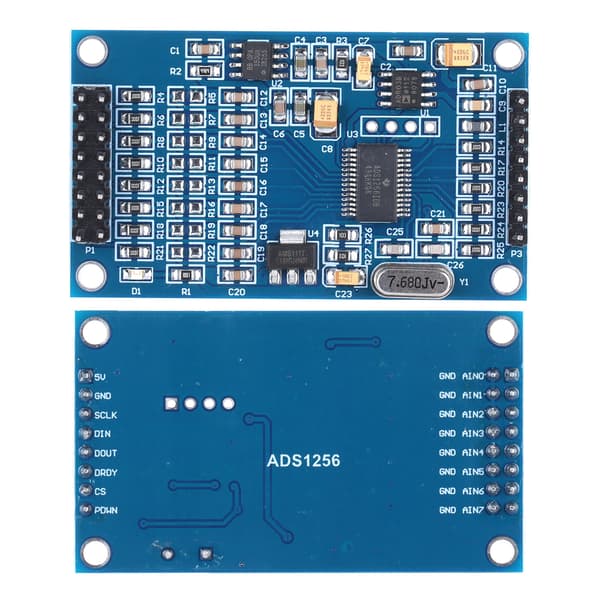

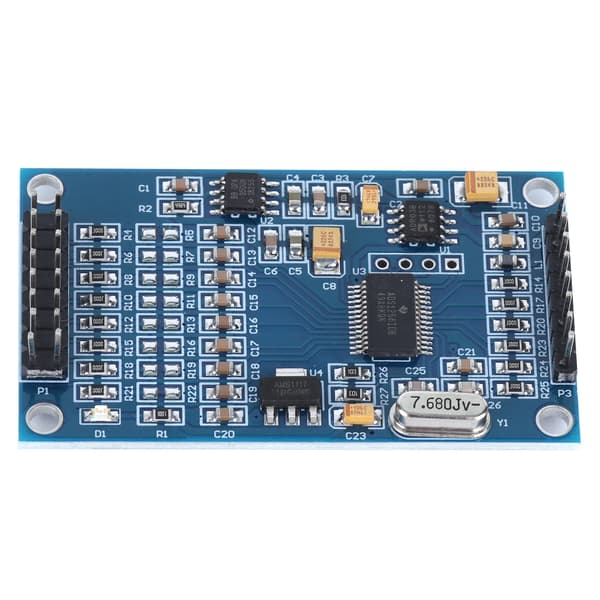

Denna ADS1256 8-kanals 24-bitars ADC-modul är utrustad med TI ADS1256IDB, ett lågeffekts, högprecisions ADC-chip, och en 2,5V referensspänningskälla. Den använder SPI-gränssnittets kommunikationsprotokoll, stöder enkeländade och differentiella ingångslägen och uppnår en datautgångshastighet på upp till 30ksps.

Gränssnittsbeskrivning:

- 5V, GND: 5V strömingång

- SCLK, DIN, DOUT, CS: SPI-kommunikationsgränssnitt

- DRDY: ADS1256 data i ordningsutgång (aktiv låg)

- PDWN: ADS1256 synkronisering eller avstängningsingång (aktiv låg)

- AIN0-AIN7: Analog spänningsingång, konfigurerbar som 8 enkeländade ingångar eller 4 differentiella ingångsvärden. Den uppmätta spänningen bör delas med modulen. Den tredje gruppen är skillnaden mellan AIN2-AIN3, med de fyra grupperna inställda på 2,5V, 2,5V, 0V respektive 2,5V.

Leveransen inkluderar:

1 x Datainsamlingsmodul
