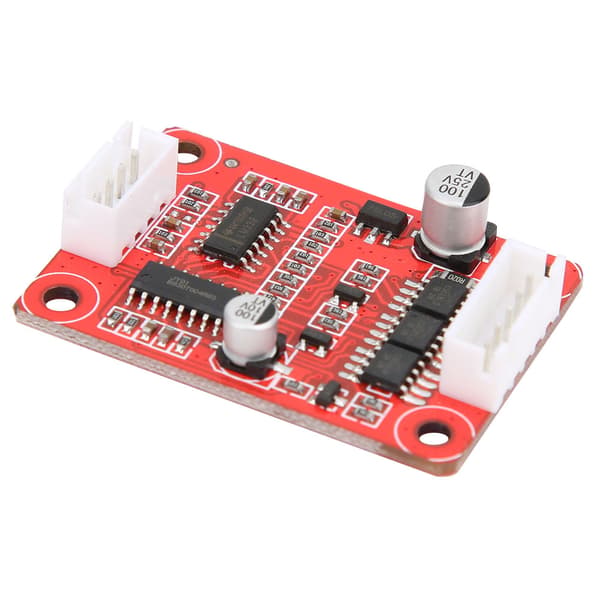

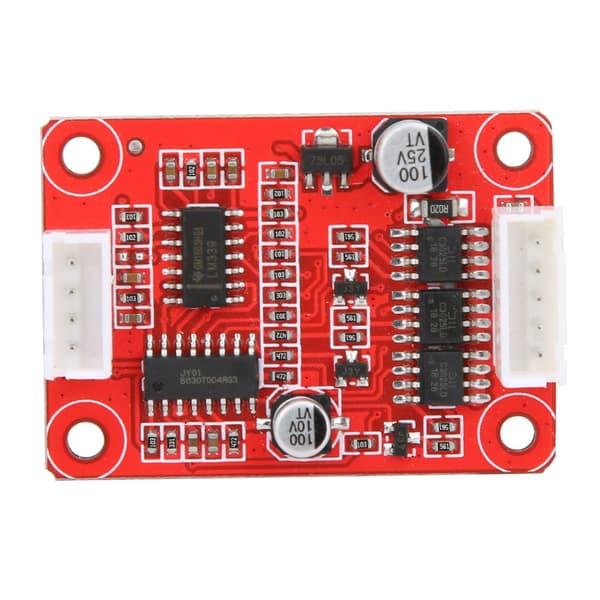

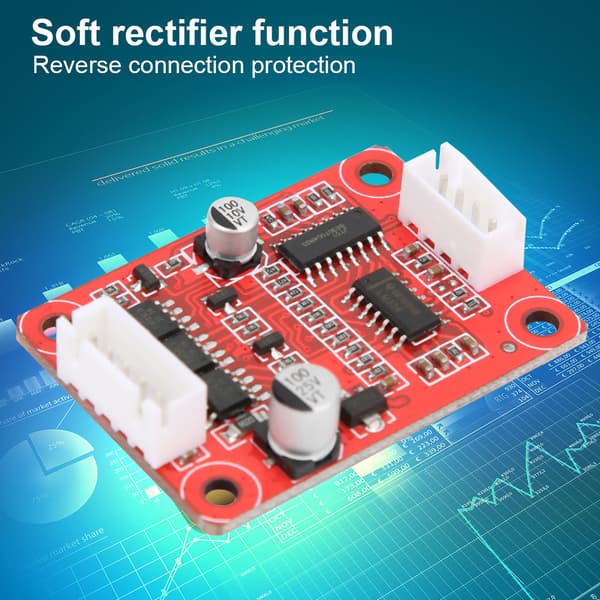

Detta borstlösa motorstyrkort är designat för exakt och pålitlig motorstyrning, med en integrerad mjuk likriktarfunktion för smidig drift. Det erbjuder omfattande skydd med överströms- och omvänd anslutningsskydd, vilket säkerställer lång livslängd och säkerhet. Kortet möjliggör hastighetskontroll från 5% till 100% och inkluderar en potentiometer för manuell hastighetsjustering. Dessutom kan det styra motorns rotationsriktning för mångsidiga applikationer.

Artikeltyp: Motorstyrkort

Arbetsspänning: DC 7.5V - 18V

Arbetsström: ≤ 3A

Hastighetsspänning: 0.25V - 5V

Hastighetsområde: 5% - 100%

Drivkraft: 30W

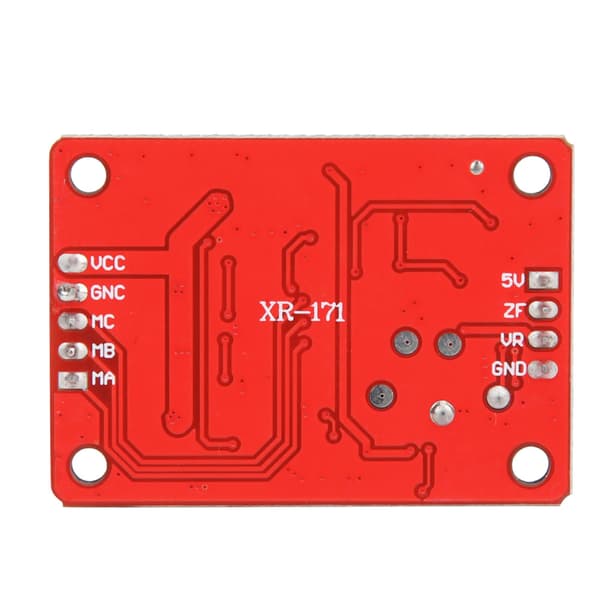

Kopplingsinstruktioner:

1. Kontrollterminal:

- 5V: Drivkortets utspänning. Anslut till extern hastighetspotentiometer vid användning (lämna tom när den inte används).

- ZF: Motorrotationsriktningskontrollterminal. Jorda eller applicera 5V för att ändra motorriktning (kan lämnas oansluten för fast styrning).

- VR: Hastighetssignalinput, spänning 0.25V - 5V (motorn roterar inte när spänningen är under 0.25V).

- GND: Delad kontrollterminal.

2. Utgång:

- Power +: Anslut till strömförsörjningens pluspol, spänning 7.5V - 18V.

- Power -: Strömjord, anslut till minuspolen.

- MA / U: Anslut till en av de tre motorkablarna.

- MB / V: Anslut till en av de tre motorkablarna.

- MC / W: Anslut till en av de tre motorkablarna.

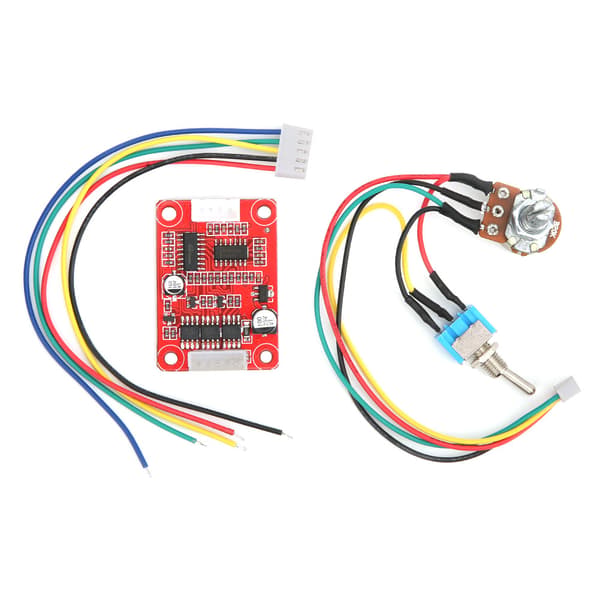

Paketet innehåller:

1 x Borstlös Motorstyrkort

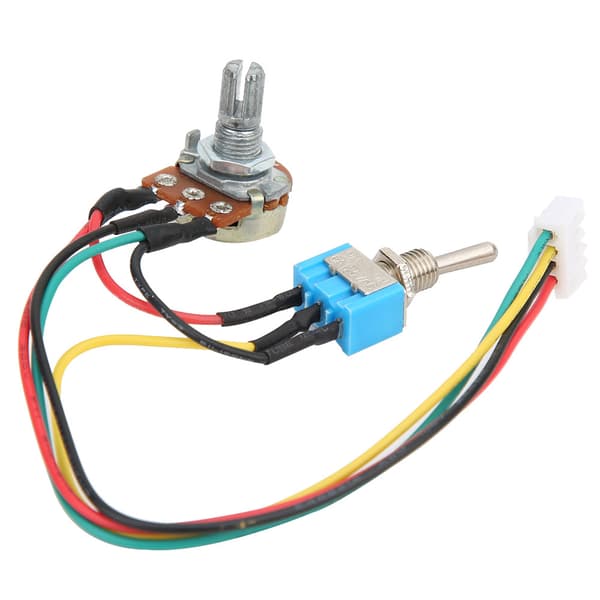

1 x Hastighetsjusterare med positiv och negativ omkopplare

1 x 5-stifts utgångskontrollkabel (slumpmässig färg)
