Centralsmörjningskoppling GE6-LLM / M10X1-M10X1

Komplett anslutningssats för fettledningar – med skärring och mutter

GE6-LLM-kopplingen är en rak koppling avsedd för montering av fettledningar i lagerhus, fördelare och andra element i centralsmörjsystem. Satsen innehåller en koppling, skärring och mutter, vilket säkerställer en tät och säker anslutning. GE6-element möjliggör anslutning av flexibla, styva eller högtrycksledningar med krympningar, vilket garanterar tillförlitlig drift under svåra industriella och maskinella förhållanden. Tillverkad av galvaniserat automatstål är kopplingen mycket korrosionsbeständig och har ett brett driftstemperaturområde.

GE6-LLM 10x1-kopplingen är en liten men extremt viktig del av alla centralsmörjsystem. Den säkerställer en tillförlitlig anslutning mellan slangen och systemet, skyddar mot läckage och garanterar korrekt fetttillförsel till alla smörjpunkter. Genom att välja produkter från Hydron-serien kan du vara säker på att dina maskiner kommer att arbeta längre, mer effektivt och utan fel.

Viktiga funktioner

• Set: koppling + skärring + mutter

• Utformad för flexibla, högtrycks- och styva (koppar- eller stål-) slangar

• Drift i ett brett temperaturområde: -40°C till +250°C

• Maximalt driftstryck: 500 bar

• Material: galvaniserat automatstål

• Idealisk för centralsmörjning

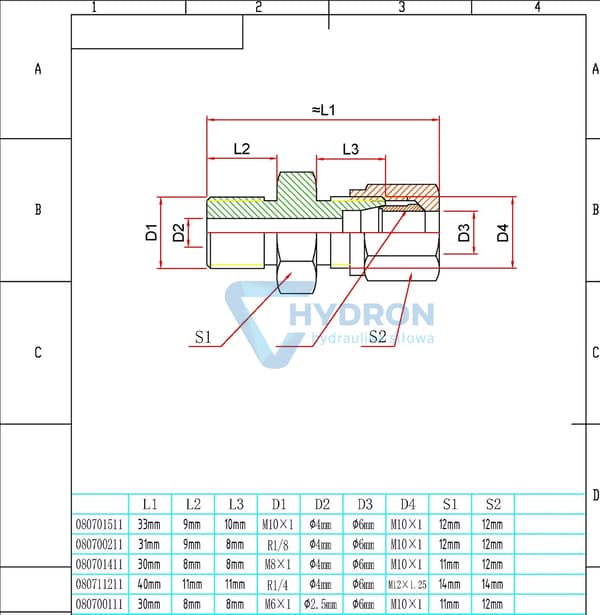

Specifikationer Tekniska data

• Konisk gänga: M10x1

• Rörgänga: 6LL (M10x1)

• L1: 33 mm

• L2: 9 mm

• L3: 10 mm

• D1: M10x1

• D2: ∅4 mm

• D3: ∅6 mm

• D4: M10x1

• S1: 12 mm

• S2: 12 mm

Vad är GE6-LLM 10x1 centralsmörjningskoppling?

GE6-LLM 10x1 centralsmörjningskopplingen är en precisionshydraulisk komponent som möjliggör tät och hållbar anslutning av smörjledningar i centralsmörjsystem. Den används överallt där det är nödvändigt att tillföra smörjmedel (t.ex. fett eller olja) från en pump eller fördelare till smörjpunkter – lager, bussningar eller styrningar. Tack vare sin design säkerställer kopplingen inte bara utmärkt täthet, utan också säker drift av installationen även med varierande tryck och vibrationer som uppstår i maskinsystem.

Konstruktion och funktionsprincip för GE6-LLM 10x1-kopplingen

Kopplingen är konstruerad baserat på ett skärrings-system, som tillsammans med muttern pressar smörjröret in i den koniska muffen inuti kopplingen. Denna lösning garanterar en hållbar, säker och läckagesäker anslutning, utan behov av ytterligare tätningar. GE6-LLM 10x1-modellen är konstruerad för användning med rör med 6 mm diameter, och M10x1-standardanslutningsgängorna möjliggör enkel skruvning av kopplingen i fördelarhuset, smörjpumpen eller andra systemkomponenter. Hela aggregatet är tillverkat av högkvalitativt automatstål, täckt med ett skyddande lager (galvaniserat), vilket skyddar mot korrosion och säkerställer långvarig drift i en industriell miljö.

Tillämpningar av centrala smörjkopplingar

Kopplingar som GE6-LLM 10x1 används ofta i system som kräver exakt och konstant smörjmedelstillförsel. De används bland annat i: centralsmörjsystem för industrimaskiner, lager- och styrsmörjsystem, hydrauliska kraftsystem, bygg-, jordbruks- och transportmaskiner samt produktionsutrustning med hög belastning på rörliga delar. Deras kompakta design gör dem enkla att installera, även i trånga utrymmen. I centralsmörjsystem är tillförlitliga anslutningar avgörande för att upprätthålla korrekt tryck och täthet i hela systemet. GE6-LLM 10x1-kopplingen minimerar risken för smörjmedelsläckage och skyddar ledningar från oavsiktlig förskjutning på grund av vibrationer eller temperaturskillnader. Detta säkerställer att smörjmedlet når exakt dit det behövs, vilket säkerställer effektiv drift och längre livslängd för maskinens rörliga delar.

Centralsmörjkopplingar från Hydron

Hydron erbjuder ett brett utbud av centralsmörjkopplingar, inklusive GE6-LLM, GE8-LLM, GE10-LLM och många andra varianter med varierande diametrar och gängor. Alla produkter tillverkas enligt höga kvalitetsstandarder, vilket säkerställer hållbarhet och problemfri drift av smörjsystem i en mängd olika industriella miljöer. Dessa kopplingar fungerar med plast-, stål- eller kopparrör, vilket möjliggör skapandet av heltäckande smörjsystem för industriella och mobila maskiner.
