Produktbeskrivning

Sett för att skära ut runda hål i plåtar inom diametrar från 22-60 mm. Skärhuvudet är kopplat med en slang till pumpen på den hydrauliska cylinder. Settet är avsett för att skära ut hål vid tillverkning av fördelningsskåp för montering av dosor eller brytare. Under utskärning av hål deformeras eller skadas inte plåtytan. Settet är lätt att transportera och förvara - paketerat i en hållbar väska. Innehåller matriser och stämpel för att skära ut hål med diametrar 22 mm/0,9", 27,5 mm/1,1", 34 mm/1,3", 43 mm/1,7", 49 mm/2,0", 60 mm/2,4". Trycket på materialet under utskärning är ca 6 ton. Lämplig för att skära ut hål i stålplåtar, rostfria plåtar och färgmetaller. Tjockleken på det skurna materialet beroende på typ upp till ca 4 mm. I setet finns 6 par stansar fi 22, 27,5, 34, 43, 49, 60 mm, 2 axlar för montering 7/16x3/4 tum och 3/4x3/4 tum, en manuell cylinder med slang, 1 tätningssätt.

Användning / Tillämpning

För snabb utskärning av stora precisionshål i plåtar med diametrar från 22-60 mm.

Användningssätt

Enligt den bifogade bruksanvisningen

Innehåll i förpackningen

Cylinder med pump och slang
Stämpel för utskärning med diametrar 22 mm/0,9", 27,5 mm/1,1", 34 mm/1,3", 43 mm/1,7", 49 mm/2,0", 60 mm/2,4”
Matriser med diametrar motsvarande stämpel 22 mm/0,9", 27,5 mm/1,1", 34 mm/1,3", 43 mm/1,7", 49 mm/2,0", 60 mm/2,4”
Monteringsaxlar 7/16x3/4 tum och 3/4x3/4 tum
Tätningssätt

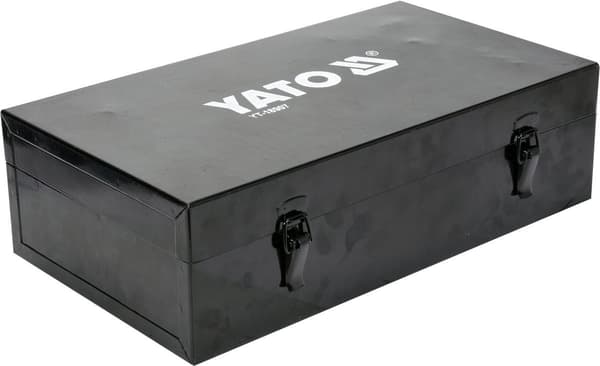

Hela paketerat i en väska

Tekniska data
